Règles de sécurité - utiliser des appareils électriques

  • Fiche de cours
  • Quiz
  • Profs en ligne
Objectifs
  • Reconnaitre les dispositifs de protection des personnes et des biens.
  • Connaitre le principe de fonctionnement des appareils de protection.
Points clés
  • Se protéger des dangers du courant, c'est d'abord faire attention au fil de phase et à toute partie active qui est sous tension : on les isole avec un boitier ou un isolant.
  • Pour protéger les personnes des contacts indirects, il faut associer un disjoncteur différentiel et une prise de terre.
  • Pour protéger le matériel de la surchauffe et des risques d'incendie à cause de surintensité et de courts‑circuits, on pose des disjoncteurs divisionnaires (ou à cartouches) dans le tableau électrique ou des fusibles. Ils coupent le circuit dès que l'intensité y devient trop grande.
Pour bien comprendre
  • La notion d'intensité
  • La loi d’addition des intensités
1. Les contacts électriques

Le corps humain peut être traversé par un courant électrique qui constitue un véritable danger car la tension du secteur est égale à 220 V – 230 V : c’est l’électrisation.

Cette électrisation est possible s’il y a contact direct ou indirect avec les fils d’alimentation électrique d’un appareil.

Remarque
Une prise électrique possède trois bornes : deux bornes femelles correspondant à la phase et au neutre et une borne mâle correspondant à la terre.

Prise électrique
a. Les contacts directs

Le contact est direct si une personne touche directement un conducteur (câble ou borne d'un appareil) sous tension : elle touche directement le fil de phase et de neutre, ou de phase et de terre, ou de phase en étant directement relié à la terre.

Exemples

Contacts directs (phase-neutre et phase-terre)
b. Les contacts indirects

Le contact est indirect si la personne touche une masse métallique présentant un défaut d'isolation électrique. C’est le cas lorsqu’un fil de phase non isolé est en contact avec l’enveloppe métallique de l’appareil.

Exemple

Contact indirect : phase en contact avec carcasse métallique
2. Les moyens de protection
a. Pour éviter un contact direct

Pour éviter tout contact direct avec un élément conducteur sous tension (fil de phase), des mesures de sécurité sont prises dans les installations.

  • Les fils sous tension sont placés dans un boitier spécifique tel qu’un coffret électrique ou un boitier de dérivation.

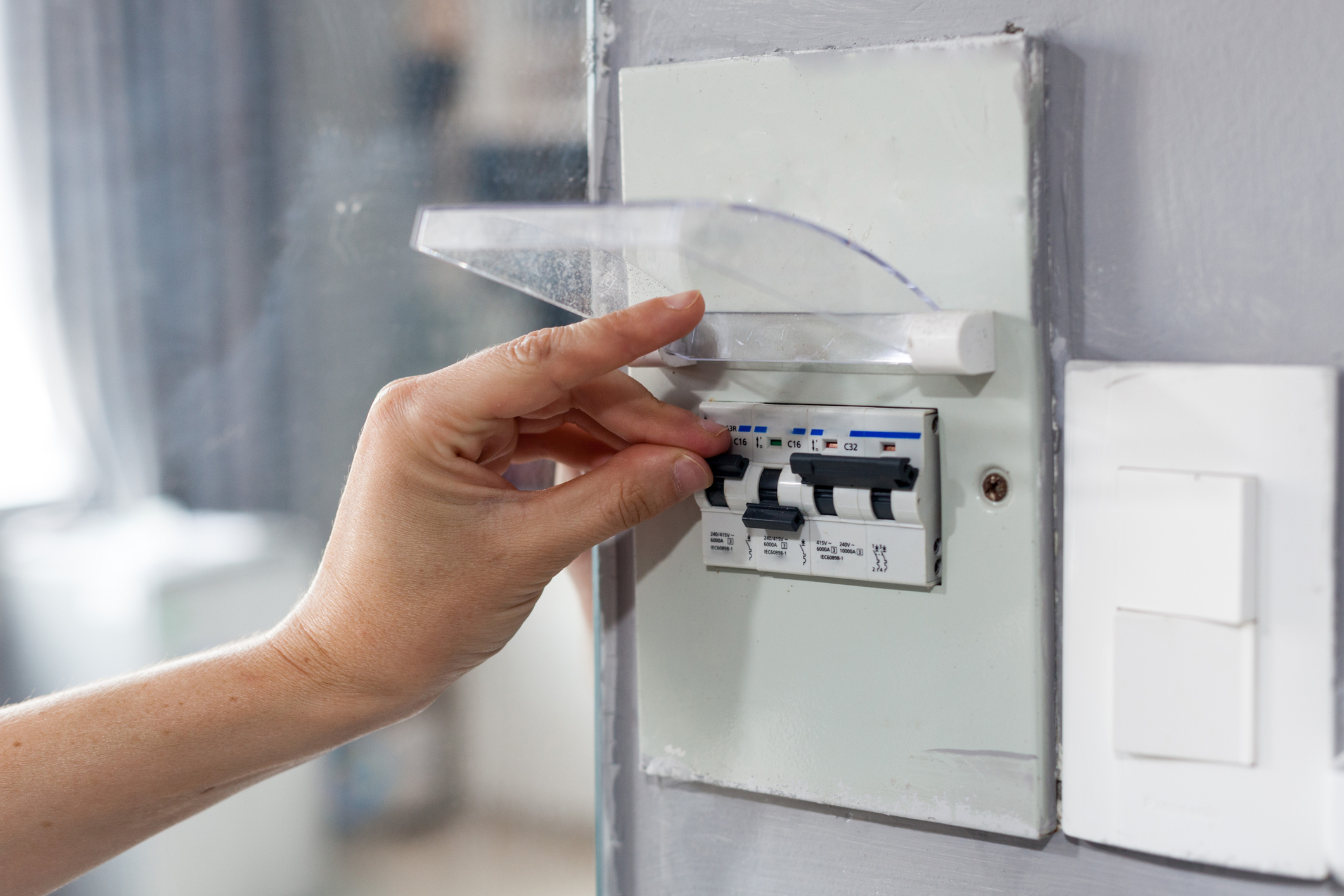

    Coffret électrique

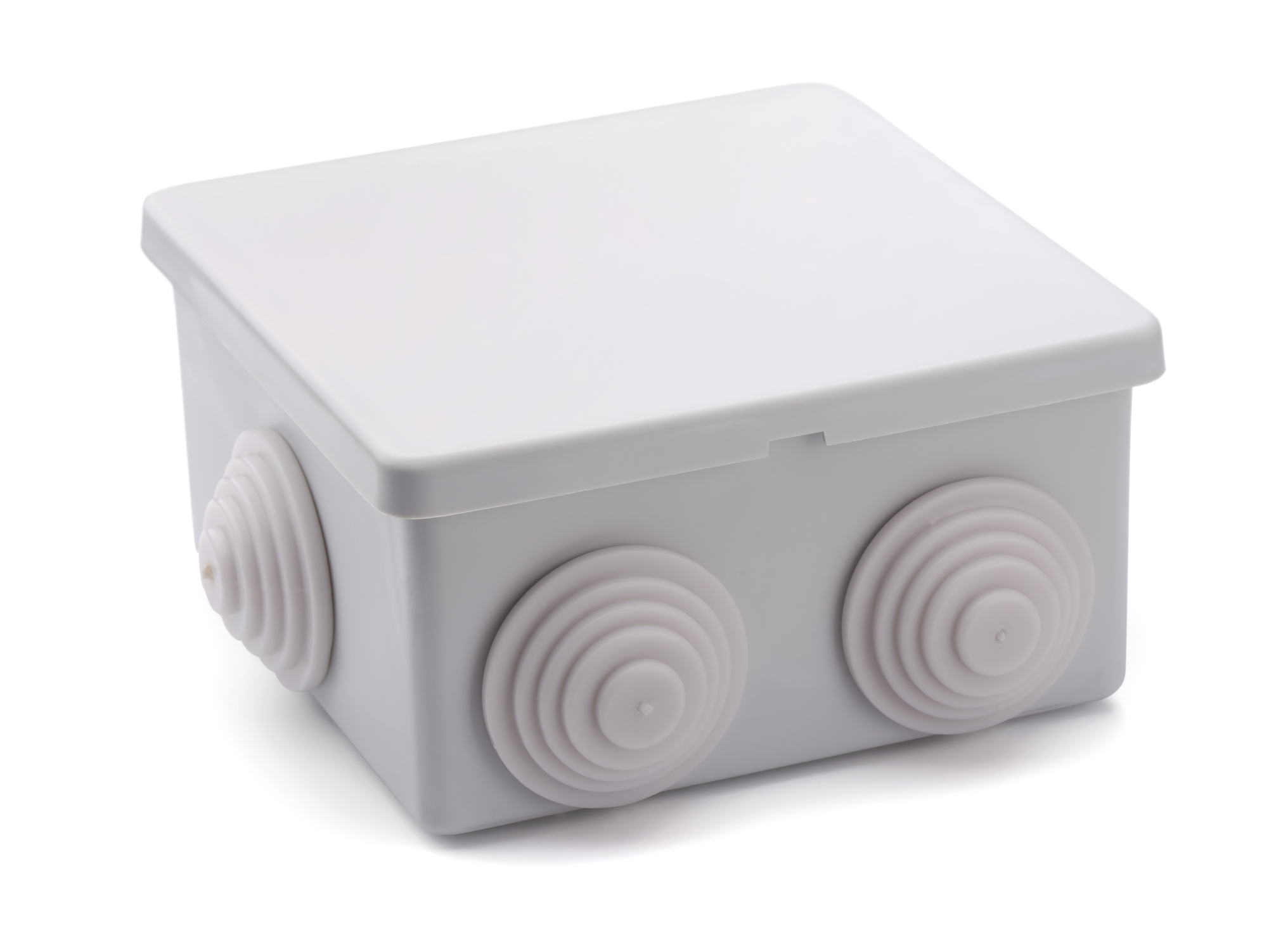

    Boite de dérivation
  • Les fils sous tension sont isolés électriquement par des isolants plastiques. Les connexions sont isolées avec un adhésif spécifique.

    Adhésif isolant

    Gants isolants
  • Toute intervention se fait en portant des gants isolants. Le pictogramme « double triangle » sur l’étiquette certifie que les gants sont isolants.
b. Pour éviter un contact indirect

Pour éviter tout contact indirect avec un élément conducteur sous tension (fil de phase), des dispositifs de sécurité sont installés.

  • Une prise de terre, qui correspond à une connection électrique avec le sol (un piquet planté dans la terre par exemple).
  • Un disjoncteur différentiel, qui coupe le circuit d’alimentation dès que la différence entre les intensités des courants entrant et sortant est supérieure ou égale à une valeur limite (égale à 30 mA).
    Si une installation électrique est sans défaut, l'intensité du courant dans le fil de phase (courant entrant) est la même que dans le fil de neutre (courant sortant).
Remarque
Un disjoncteur différentiel est calibré pour une valeur d'intensité de courant de fuite. Si un appareil présente un défaut qui entraine un courant de fuite  supérieure à 30 mA (par exemple), le disjoncteur différentiel coupe le circuit en l’ouvrant.

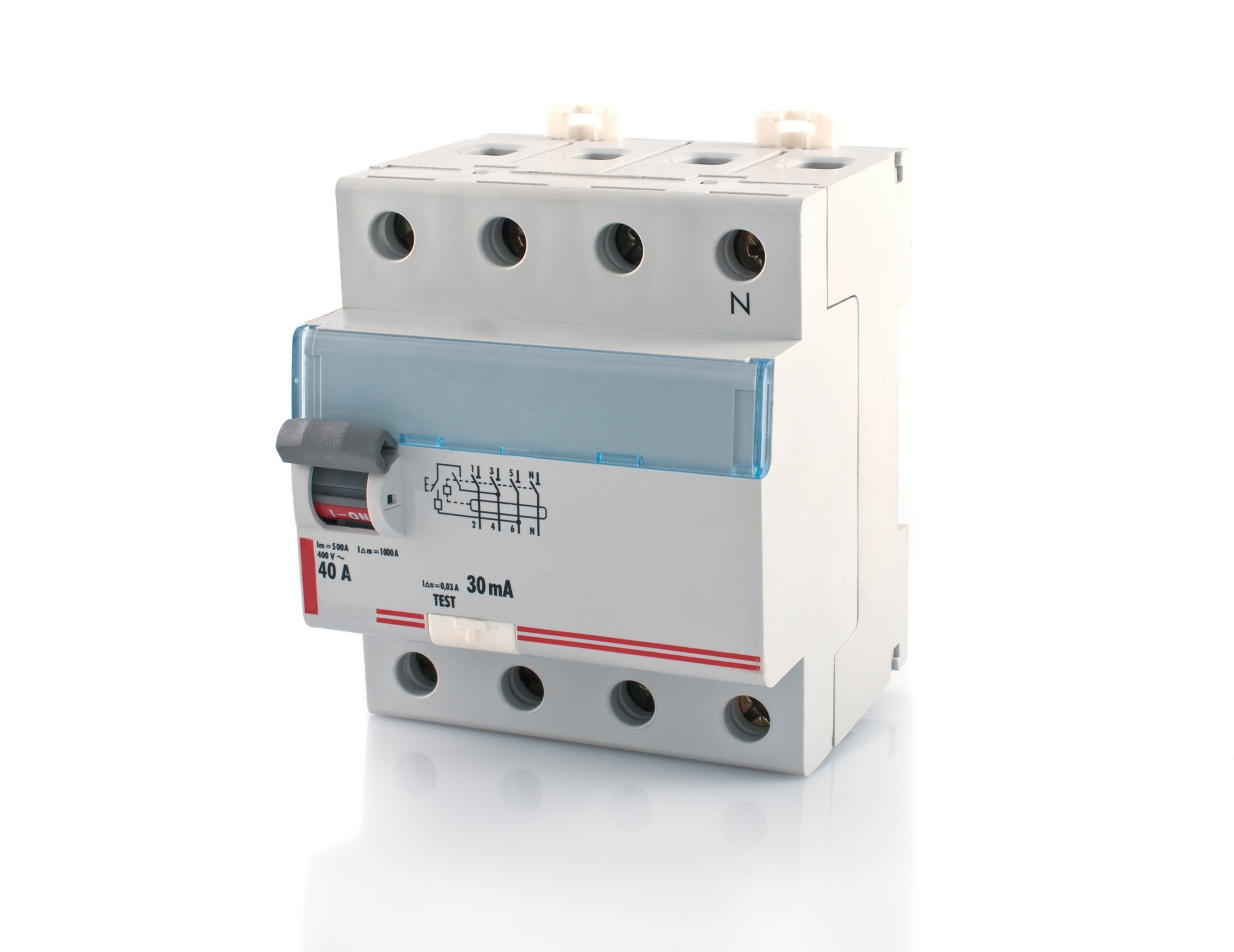

Disjoncteur différentiel
de 30 mA

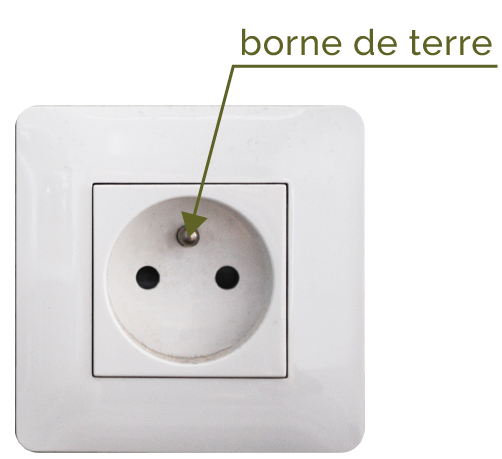

Prise de courant équipée
d'une borne de terre

Chaque fil de phase partant du boitier de distribution et alimentant un circuit d’une installation est associé à un fusible calibré qui évite les surintensités : il fond si l’intensité du courant dépasse une valeur limite.

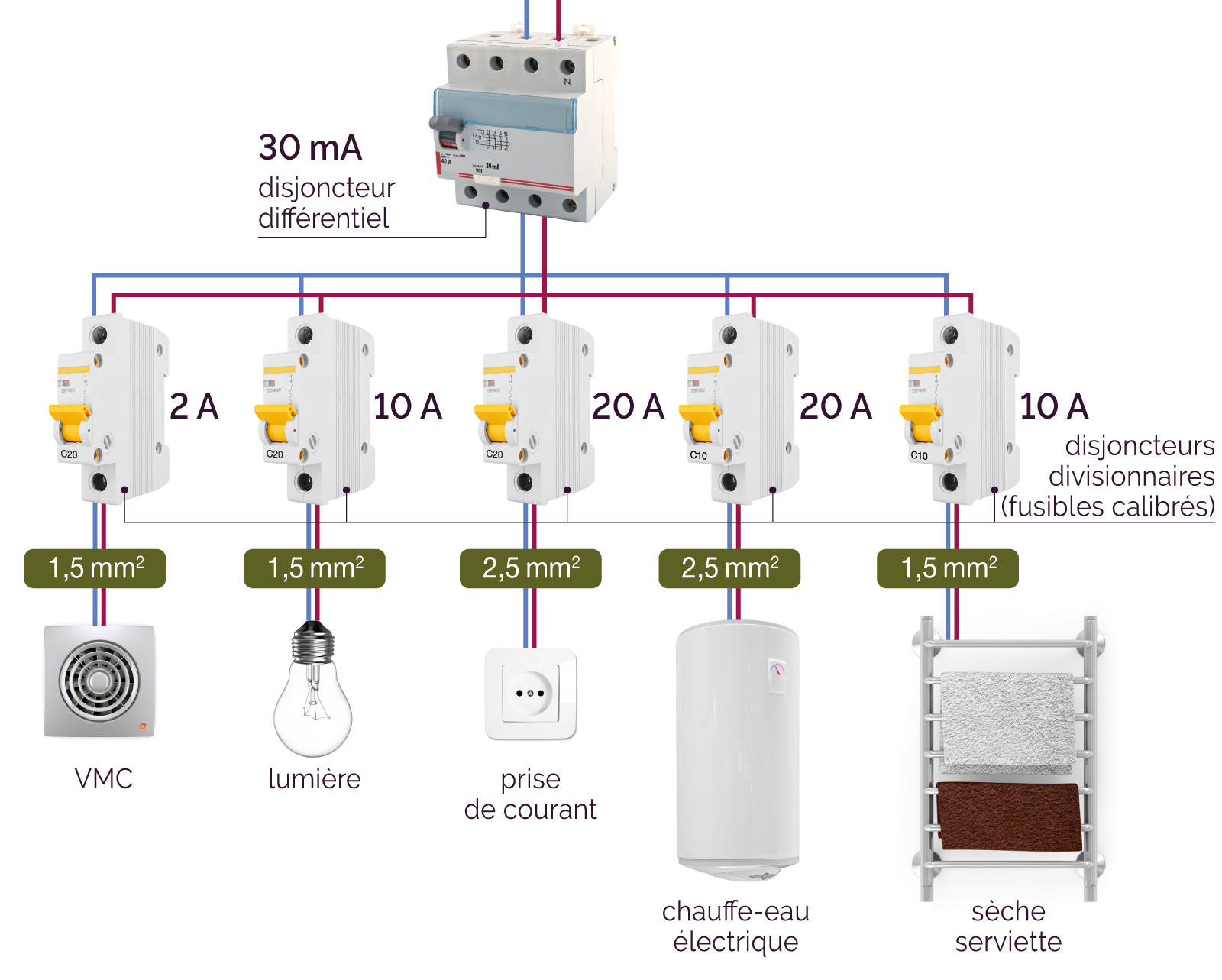

Installation électrique d’une salle de bains
