Réaliser un montage électrique
Réaliser un montage électrique conformément à un schéma électrique normalisé.
- Pour schématiser un montage électrique, on utilise les symboles normalisés des dipôles.
- Pour réaliser un montage à partir d’un schéma, il faut identifier les dipôles puis les relier à l’aide de fils de connexion.
- Le sens du courant
- Les dipôles
Tous les appareils électriques possèdent deux bornes de branchements : ce sont des dipôles.
En reliant ces dipôles par des fils de connexion tout en formant une boucle fermée comportant un générateur de courant électrique, on réalise un circuit électrique dans lequel le courant électrique peut circuler.
Chaque dipôle électrique possède son propre symbole normalisé.
Voici la liste des dipôles que l’on doit connaitre.
Principaux dipôles électriques et leurs symboles normalisés
Le circuit électrique doit obligatoirement comporter les éléments suivants.
- Un dipôle générateur, qui fournit le courant électrique (une pile par exemple).
- Un ou plusieurs dipôles récepteurs, qui reçoivent le courant électrique (lampe, moteur, diode, etc.).
- Des fils de connexion, qui assurent le passage du courant électrique entre le générateur et les différents récepteurs du circuit électrique.
On peut éventuellement ajouter un interrupteur dans le circuit.
- Lorsqu’il est fermé, le courant électrique passe et les récepteurs fonctionnent : le circuit est fermé.
- Lorsqu’il est ouvert, le courant électrique ne circule plus et les récepteurs ne fonctionnent pas : le circuit est ouvert.
Le générateur possède 2 bornes : une positive notée « + » et une négative notée « − ».
Les fils de connexion se branchent aux deux bornes du générateur : le courant circule de la borne + à la borne − de la pile.
Pour certains récepteurs (une ampoule, par exemple), le sens de branchement est indifférent. On dit que ce sont des récepteurs non polarisés.
En revanche, si l’on inverse le sens de branchement d’un moteur, le sens de rotation de ce moteur s’inverse aussi. C’est un récepteur polarisé.
Pour schématiser un circuit électrique à partir d’un montage, la méthode à suivre est la suivante.
-
Repérer le symbole des
dipôles
Repérer dans le circuit les différents dipôles utilisés et leur associer le symbole normalisé correspondant. -
Compter les boucles
Compter le nombre de boucles présentes dans le circuit. -
Tracer le circuit
Tracer à la règle et au crayon à papier un rectangle et le diviser autant de fois qu’il y a de boucles dans le circuit. -
Placer les symboles sur le circuit
Placer sur chaque boucle le symbole normalisé des dipôles en respectant l’ordre de branchement et le sens.
On souhaite réaliser le schéma normalisé du circuit du document ci-dessous.
Circuit électrique comportant des dérivations
- Les différents dipôles du circuit sont
associés à leur symbole
normalisé.
Symboles normalisés des dipôles présents dans le circuit - Le circuit comporte deux boucles.

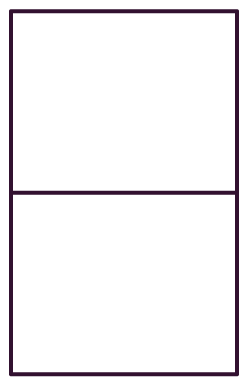

Repérage des deux boucles - On trace un rectangle que l’on divise en deux
puisque le circuit comporte deux boucles.
Schématisation des fils du circuit - Les symboles normalisés sont placés
sur les rectangles selon leur place dans le
circuit.
Schéma final du circuit
On ne nous renseigne pas sur la lampe (on ne sait pas si elle brille ou pas), donc l’interrupteur est représenté ouvert.
