Propriétés des matériaux
Objectif
Connaître les propriétés d'un
matériau de construction.
Dans le domaine de la construction, tous les matériaux
subissent différents types de déformations.
Un pont doit pouvoir supporter le poids des véhicules, les murs d’une maison doivent soutenir le poids de la charpente, les linteaux doivent supporter le poids des murs…
Chaque matériau possède des caractéristiques qui lui permettent de résister à des déformations qu’il est important de savoir déterminer.
Un pont doit pouvoir supporter le poids des véhicules, les murs d’une maison doivent soutenir le poids de la charpente, les linteaux doivent supporter le poids des murs…
Chaque matériau possède des caractéristiques qui lui permettent de résister à des déformations qu’il est important de savoir déterminer.
1. Les différents types de déformations
Dans le domaine de la construction, tous les
matériaux subissent des déformations de
différents types.
a. La flexion
La flexion est la déformation d'un
objet qui s'observe par une courbure.
Par exemple, avec une poutre, elle peut observer un
rapprochement des deux extrémités. La
flèche indique une pression au milieu de la
poutre.Exemple : s’asseoir sur un banc.
b. La compression
La compression est une contrainte
mécanique équivalente à l'action
d'une force qui exerce une pression à chaque
extrémité d'une poutre.
La flèche indique une pression sur
l’extrémité de la poutre.Exemple : écraser une bouteille consiste à faire une compression.
c. La traction
La traction est une sollicitation qui consiste
à étirer un matériau. Dans
le cas d’un fil, elle consiste à
éloigner les deux extrémités du
fil.
Le sens des flèches indique dans quels sens
vont les deux extrémités.Exemple : un câble d’une grue soulevant une charge subit un phénomène de traction.

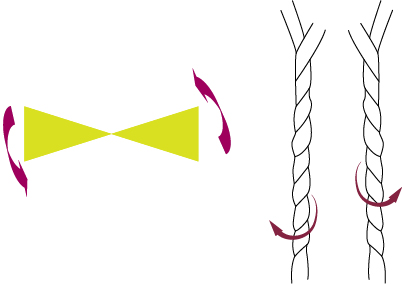

d. La torsion
La torsion est une sollicitation
mécanique qui consiste à tordre un
matériau.
Exemple : tordre une serviette mouillée pour l’essorer.
2. Quelques propriétés de matériaux
| Matières | Résistance à la flexion | Résistance à la traction |
Résistance à la
compression |
| Plastique | Faible | Très faible | Très faible |
| Acier | Très bonne | Très bonne | Très bonne |
| Bois | Bonne | Moyenne | Bonne |
| Béton | Faible | Moyenne | Bonne |
| Béton armé | Bonne | Bonne | Très bonne |
3. Test de matériau - Banc d'essai d'une flexion
En considérant une poutre droite, on appelle la
flèche : le déplacement vertical
d’un point de la poutre au moment d’une
flexion par rapport à un axe central. Cela
correspond à la déformation du
matériau due à une flexion.
a. Mesure du point d'origine
b. Mesure de la flèche
Résultat : la flèche = H1 - H2 = 100 - 70 = 30 mm.
4. Exemple d'application avec du plastique
a. On mesure le point d'origine
b. On mesure la flèche avec une masse de 1 kg
et une masse de 2 kg
| M = 1 kg | M = 2 kg | |
| H2 | 70 mm | 50 mm |
| Fleche = H1 - H2 | 30 mm | 50 mm |
c. On écarte les appuis et on mesure la
flèche avec une masse de 1 kg
Résultat : la flèche = H2 - H1 = 50 mm.
d. Conclusion
Le matériau plastique a une faible
résistance à la flexion. On remarque que la
flexion est beaucoup plus importante avec une charge de
masse 2 kg que celle avec une masse de 1 kg. La flexion
devient aussi plus importante lorsque l’on
écarte les appuis.
On en conclut que dans un test de flexion, la déformation est beaucoup plus importante lorsqu’on augmente la masse d’une charge ou lorsqu’on écarte les appuis.
On en conclut que dans un test de flexion, la déformation est beaucoup plus importante lorsqu’on augmente la masse d’une charge ou lorsqu’on écarte les appuis.
L'essentiel
► Il existe différents types de
déformations :
• La flexion est la déformation d'un objet qui se traduit par une courbure.
• La compression est une contrainte mécanique équivalente à l'action d'une force qui exerce une pression à chaque extrémité d'une poutre. La flèche indique une pression sur l’extrémité de la poutre.
• La traction est une sollicitation qui consiste à étirer un matériau.
• La torsion est une sollicitation mécanique qui consiste à tordre un matériau.
► Chaque matériau possède des caractéristiques différentes selon le type de déformation :
• Le béton a une faible résistance à la flexion mais possède une bonne résistance à la compression.
• L’acier est un matériau métallique qui possède de très bonnes capacités à résister à la flexion, à la compression et à la torsion.
► Il existe un test : le banc d’essai pour tester la résistance à la flexion d’un matériau composé d’un socle.
► On appelle la flèche le déplacement vertical d’un point de la poutre au moment d’une flexion par rapport à un axe central. Cela correspond à la déformation du matériau due à une flexion.
► Dans un test de flexion, la déformation est beaucoup plus importante lorsque l’on augmente la masse d’une charge ou lorsque l’on écarte les appuis.
• La flexion est la déformation d'un objet qui se traduit par une courbure.
• La compression est une contrainte mécanique équivalente à l'action d'une force qui exerce une pression à chaque extrémité d'une poutre. La flèche indique une pression sur l’extrémité de la poutre.
• La traction est une sollicitation qui consiste à étirer un matériau.
• La torsion est une sollicitation mécanique qui consiste à tordre un matériau.
► Chaque matériau possède des caractéristiques différentes selon le type de déformation :
• Le béton a une faible résistance à la flexion mais possède une bonne résistance à la compression.
• L’acier est un matériau métallique qui possède de très bonnes capacités à résister à la flexion, à la compression et à la torsion.
► Il existe un test : le banc d’essai pour tester la résistance à la flexion d’un matériau composé d’un socle.
► On appelle la flèche le déplacement vertical d’un point de la poutre au moment d’une flexion par rapport à un axe central. Cela correspond à la déformation du matériau due à une flexion.
► Dans un test de flexion, la déformation est beaucoup plus importante lorsque l’on augmente la masse d’une charge ou lorsque l’on écarte les appuis.
