L'échelle, sur un dessin, indique le rapport entre les dimensions du dessin et les dimensions réelles de la pièce représentée.

Par exemple, si l'échelle indiquée dans le cartouche est 1 : 2, la pièce représentée est deux fois plus petite que sa grandeur réelle.

Le tableau suivant du système international vous donnent les échelles à utiliser lors du traçage d'un dessin en mécanique industrielle.

Tableau d'échelles :

Système international
Échelles numériques	Proportions équivalentes
1 mm : 1 mm	1 : 1
1 mm : 2 mm	1 : 2
1 mm : 5 mm	1 : 5
1 mm : 10 mm	1 : 10
1 mm : 20 mm	1 : 20
1 mm : 50 mm	1 : 50
2 mm : 1 mm	2 : 1
5 mm : 1 mm	5 : 1
10 mm : 1 mm	10 : 1
20 mm : 1 mm	20 : 1
50 mm : 1 mm	50 : 1
100 mm : 1 mm	100 : 1

Les échelles sont généralement inscrites dans le cartouche, en haut à gauche juste au dessus du symbole de disposition des vues.

Si certains détails sont tracés à une échelle différente de celle de l'ensemble du dessin, il est conseillé de les entourer d'un cadre complet ou matérialisé par ses angles, contenant l'indication de l'échelle particulière.

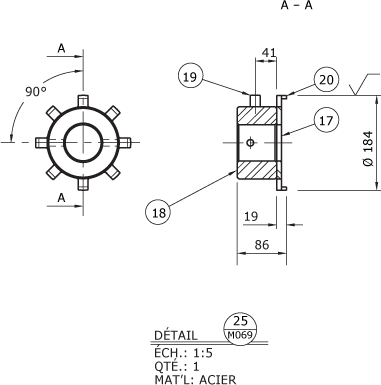

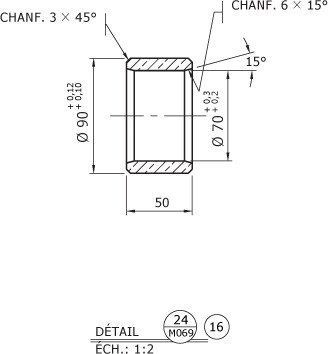

La figure suivante montre une partie d'un dessin sur lequel plusieurs pièces sont dessinées à des échelles différentes.

Dessins à des échelles différentes :

En résumé sur les échelles :

A la suite de la lecture de cette étude, vous devriez maîtriser plus particulièrement les points suivants :

- Dans le cartouche, il y a une case réservée exclusivement à l'échelle.

- Des proportions équivalentes d'échelles existent dans le système international.

- Sur certains dessins, les échelles sont indiquées pour chaque pièce.

Cette étude vous a présenté les échelles utilisées en dessin industriel. Ces notions vous permettront d'identifier les échelles utilisées sur les plans.
