Comment réaliser une maquette ?

Fiche de cours
Quiz
Profs en ligne
Videos
Application mobile

Objectif

• Se répartir les tâches au sein d'une équipe ;
• Réaliser une maquette à échelle réduite ;
• Prendre en compte le cahier des charges et les consignes de sécurité.

Après avoir réalisé la maquette numérique et planifié l’ordonnancement des tâches d’un projet de construction, on peut à présent réaliser la maquette à l’échelle réduite.
Une telle réalisation peut être partagée à plusieurs lors un travail d’équipe où les rôles de chacun doivent être bien définis afin d’améliorer la productivité. Chaque membre de l’équipe aura une tâche à mener et devra respecter les contraintes de réalisation et de sécurité lors de la construction d’une maquette.

1. Les différents rôles d'une équipe de projet

Rôles	Ses tâches
Chef de projet	• Mener un projet • Gérer son bon déroulement • Animer une équipe • Veiller à ce que l'ambiance de travail soit bonne



Rapporteur de projet	• Rédiger les tâches réalisées • Exposer l'état d'un projet • Présenter le projet en fin de tâche


Responsable qualité et sécurité	• Veiller à la propreté de l'espace de travail • Contrôler les pièces et vérifier leur conformité au cahier des charges • Veiller au bon respect de la sécurité


Ouvrier	• Effectue le travail manuel • Respecter le cahier des charges

2. Associer les formes, l’aspect et la structure d’un composant à un procédé de réalisation

La réalisation d’une maquette peut se faire avec plusieurs matériaux. La plupart des maquettes se font soit avec des matériaux plastiques (Dépron, carton mousse, carton plume, polystyrène…), soit en bois (Balza, MDF…)
Selon le matériau utilisé et la forme finale voulue, on va privilégier un procédé de réalisation différent.

a. Procédé par enlèvement de matière

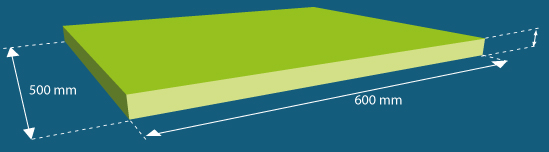

Pièces	Planche de 600×500×30 mm
Matériau	P.V.C. rigide	Bois Mdf	Carton mousse
Caractéristiques	• Matériau dur • Découpe facile	• Matériau dur • Permet de créer des formes complexes	• Matériau léger • Manipulation et découpe aisées

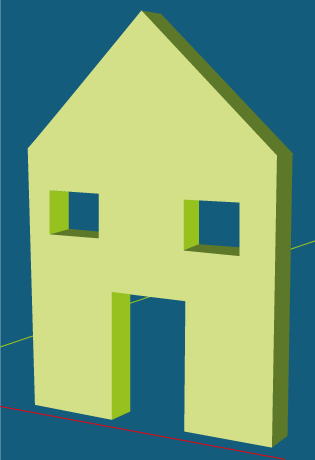

Procédé de réalisation	• Découpe à la scie circulaire	Découpe avec une machine à commande numérique	Tracé au crayon sur le support avant découpe au cutter

b. Procédé d’assemblage

Selon le matériau utilisé, on peut utiliser différents procédés d’assemblage :
- les colles contacts à bois ou plastiques ;
- les pistolets à colle thermo-fusible ;
- le ruban adhésif double face.

3. Le contrôle de la maquette

Une fois la maquette réalisée, il faut la contrôler afin de vérifier sa conformité au cahier des charges.

Le cahier des charges est le document qui liste les différentes règles à respecter lors de la réalisation d'un projet. Il donne des indications précises sur les étapes de réalisations, la sécurité et précise les caractéristiques du produit. Son respect vise à augmenter la sécurité.

Il existe différents contrôles systématiquement appliqués sur les produits. Ainsi, pour vérifier un objet, une maquette ou encore un ouvrage de maçonnerie, on a toujours le même type de contrôles, récapitulés dans le tableau ci-dessous.

Types de contrôles	Matériel nécessaire
Contrôle des dimensions	• Mètre ruban • Mètre pliant • Réglet
Contrôle de l'équerrage, c'est à dire de la perpendicularité des pièces	• Équerre de maçon
Contrôle de la verticalité et de l'horizontalité	• Niveau à bulle

4. Les contraintes de sécurité

Lors d’une fabrication en usine ou lorsque l’on travaille sur un chantier, il y a toujours un risque de se blesser et parfois gravement. Il existe plusieurs moyens d'avertir d'un danger potentiel les personnes présentes sur le chantier ou sur la chaine de fabrication :
- les panneaux d'avertissement (tel que celui de l'illustration) ;
- le cahier des charges qui comporte une partie relative à la sécurité.

Mettre les personnes présentes en sécurités implique souvent des contraintes. Elles peuvent consister en l'obligation de porter des protections sur les différentes parties du corps afin de diminuer les risques de blessures graves en cas d'accident.

Ces rappels de sécurité peuvent apparaitre sous forme de pictogrammes.
Les pictogrammes sont des dessins simples et explicites, compréhensibles par tous. Ils permettent de faire passer le message voulu sans avoir recours au texte.
Sur un chantier, on peut trouver différents pictogrammes de sécurité qui indiquent les équipements obligatoires à porter :

		Port du casque obligatoire
		Port du masque obligatoire
		Port de chaussures de sécurité obligatoire
		Port de gants obligatoire

L'essentiel

Pour fabriquer un objet, il faut tenir compte du cahier des charges, qui liste les différentes règles à respecter lors de la réalisation d'un projet. Cet objet est généralement construit par plusieurs personnes car mener une tâche en équipe permet d'accélérer le travail et d'améliorer le résultat.
Au sein d'une équipe, il peut y avoir :
- un chef de projet ;
- un rapporteur de projet ;
- un responsable qualité et sécurité ;
- un ouvrier.

Avant la construction du produit fini, on procède généralement à une modélisation. Elle peut être réalisée par ordinateur mais aussi sous forme de maquette. Il faudra alors faire des choix pertinents dans les matériaux de cette maquette, en tenant compte de leur résistance et de la complexité qu'il y aura à les découper et à les assembler.
Cette maquette n'est utile que si elle offre une représentation exacte, quoique à échelle réduite, de la réalité. Il faut donc contrôler sa conformité :
- en vérifiant ses mesures (mètre ruban, règle pliante...) ;
- en vérifiant l'équerrage (c'est à dire que les angles droits soient justes) ;
- en vérifiant l'horizontalité et la verticalité.

Les projets de construction ou de fabrication créent des risques pour les personnes présentes sur les lieux. Le cahier des charges prévoit donc les mesures de sécurité à appliquer. Ces mesures peuvent être rappelées par des pictogrammes, petits dessins expliquant ce qu'il faut faire ou ne pas faire sur le lieu de travail.
