Les procédés de fabrication d'un objet technique
Objectif(s)
Comment mettre en forme un matériau ?
1. Les différents procédés
d'usinage
a. Le perçage
Le perçage est un procédé
d’usinage qui consiste à enlever de la
matière en réalisant un trou dans un
matériau grâce à une perceuse.
L’outil de coupe qui réalise le trou est un foret qui peut être de différents diamètres et est maintenu en position grâce à un mandrin.
Il existe des mini-perceuses pouvant réaliser des petits trous allant de de 0,5 à 5 mm. On utilisera une perceuse à colonne pour des trous plus conséquents.
b. Le fraisage
Le fraisage est un procédé
d’usinage qui consiste à enlever de la
matière par une technique de coupe qui
permet d’usiner une pièce selon ses 3
dimensions.
L’outil de coupe est appelé une
fraise.On utilise généralement une machine à commande numérique pour réaliser un fraisage. Cette machine permet de réaliser un usinage à partir d’une modélisation numérique réalisée grâce à un logiciel de C.A.O.
c. Le cisaillage
Le cisaillage est un procédé
d’usinage qui consiste à enlever de la
matière par découpage.
La découpe se fait au moyen de deux lames,
une fixe et une mobile. Le cisaillage peut se faire
grâce à une cisaille guillotine.
d. Le poinçonnage
Le poinçonnage est un
procédé d’usinage par
enlèvement de matière qui consiste
à laisser une marque sur le matériau
ou de réaliser un trou.
On appelle le poinçon l’outil qui
réalise le poinçonnage et la
poinçonneuse la machine-outil.
e. Le thermoformage
Le thermoformage est un procédé de
mise en forme d’un matériau qui
consiste à chauffer un matériau
thermoplastique afin d’obtenir une forme
voulue grâce à un moule.
La machine permettant de réaliser un
thermoformage est une thermoformeuse.
Un matériau thermoplastique est un
matériau qui se déforme sous
l’effet de la chaleur et qui garde sa
déformation une fois refroidi.
f. Le thermopliage
Le thermopliage est une technique de mise en
forme d’un matériau qui consiste
à réaliser un pli sur un
matériau thermoplastique par un
procédé de chauffage.
Le thermopliage se fait grâce à une
thermoplieuse. L’outil qui permet de
réaliser le pli est un fil chauffant.

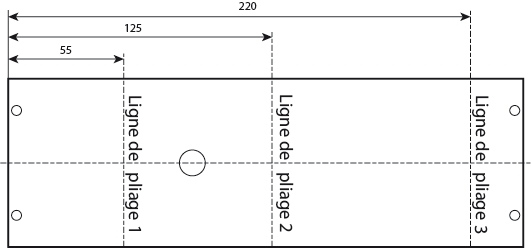

2. Réalisation de la carrosserie d'une voiture
miniaturisée
La carrosserie est réalisée en PS Choc
(Polystyrène Choc) un matériau
thermoplastique.
| Tâches | Procédés d'usinage | Machines-outils |
Découpe de la carrosserie |
Cisaillage ou fraisage |
Cisaille à guillotine
Machine à commande numérique
|

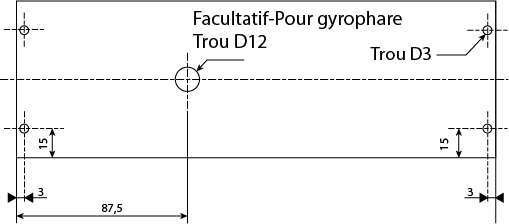

Réalisation des trous |
Perçage |
Perceuse à colonne
ou mini-perçeuse
|

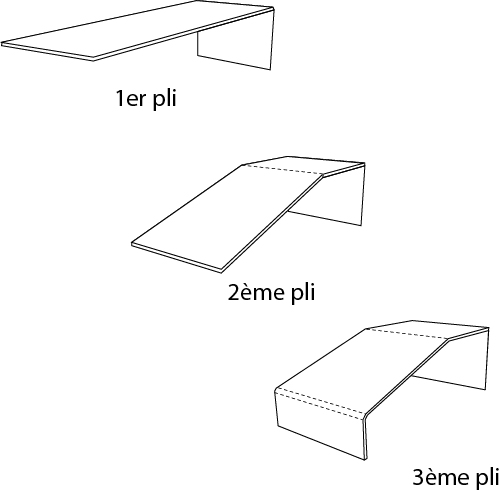

Pliage de la carrosserie  |
Thermopliage | Thermoplieuse |
3. Conclusion
Pour réaliser de la carrosserie, il a fallu
procéder à différentes techniques
d’usinage.
D’abord par enlèvement de matière en réalisant la découpe de la carrosserie qui peut se faire grâce à un cisaillage ou par une machine à commande numérique pour plus de précisions.
Puis en réalisant des trous par perçage en utilisant des forets de différents diamètres.
Enfin, par thermopliage pour réaliser les plis étant donné que le Polystyrène Choc est un matériau thermoplastique.
D’abord par enlèvement de matière en réalisant la découpe de la carrosserie qui peut se faire grâce à un cisaillage ou par une machine à commande numérique pour plus de précisions.
Puis en réalisant des trous par perçage en utilisant des forets de différents diamètres.
Enfin, par thermopliage pour réaliser les plis étant donné que le Polystyrène Choc est un matériau thermoplastique.
L'essentiel
Pour mettre en forme un matériau, on peut utiliser
plusieurs techniques d’usinage.
► Soit par enlèvement de matière :
• Le perçage consiste à enlever de la matière en réalisant un trou dans un matériau grâce à une perceuse. L’outil de coupe qui réalise le trou est un foret qui peut être de différents diamètres et est maintenu en position grâce à un mandrin.
• Le fraisage consiste à enlever de la matière par une technique de coupe qui permet d’usiner une pièce selon ses 3 dimensions. L’outil de coupe est appelé une fraise. On utilise généralement une machine à commande numérique pour réaliser un fraisage.
• Le cisaillage consiste à enlever de la matière par découpage. La découpe se fait au moyen de deux lames, une fixe et une mobile. Le cisaillage peut se faire grâce à une cisaille guillotine.
• Le poinçonnage consiste à laisser une marque sur matériau ou de réaliser un trou. On appelle le poinçon l’outil qui réalise le poinçonnage et la poinçonneuse la machine-outil.
► Soit par formage :
• Le thermoformage consiste à chauffer un matériau thermoplastique afin d’obtenir une forme voulue grâce à un moule. La machine permettant de réaliser un thermoformage est une thermoformeuse.
• Le thermopliage consiste à réaliser un pli sur un matériau thermoplastique par un procédé de chauffage. Le thermopliage se fait grâce à une thermoplieuse. L’outil qui permet de réaliser le pli est un fil chauffant.
Un matériau thermoplastique est un matériau qui se déforme sous l’effet de la chaleur et qui garde sa déformation une fois refroidi.
► Soit par enlèvement de matière :
• Le perçage consiste à enlever de la matière en réalisant un trou dans un matériau grâce à une perceuse. L’outil de coupe qui réalise le trou est un foret qui peut être de différents diamètres et est maintenu en position grâce à un mandrin.
• Le fraisage consiste à enlever de la matière par une technique de coupe qui permet d’usiner une pièce selon ses 3 dimensions. L’outil de coupe est appelé une fraise. On utilise généralement une machine à commande numérique pour réaliser un fraisage.
• Le cisaillage consiste à enlever de la matière par découpage. La découpe se fait au moyen de deux lames, une fixe et une mobile. Le cisaillage peut se faire grâce à une cisaille guillotine.
• Le poinçonnage consiste à laisser une marque sur matériau ou de réaliser un trou. On appelle le poinçon l’outil qui réalise le poinçonnage et la poinçonneuse la machine-outil.
► Soit par formage :
• Le thermoformage consiste à chauffer un matériau thermoplastique afin d’obtenir une forme voulue grâce à un moule. La machine permettant de réaliser un thermoformage est une thermoformeuse.
• Le thermopliage consiste à réaliser un pli sur un matériau thermoplastique par un procédé de chauffage. Le thermopliage se fait grâce à une thermoplieuse. L’outil qui permet de réaliser le pli est un fil chauffant.
Un matériau thermoplastique est un matériau qui se déforme sous l’effet de la chaleur et qui garde sa déformation une fois refroidi.
