Objectif
Comment réaliser un assemblage d’un objet
technique ?
Pour réaliser ou fabriquer un produit, il faut assembler
tous les éléments qui le composent. Ces
éléments peuvent être de matériaux
et de formes différentes nécessitant parfois des
procédés d’assemblage différents.
Dans le domaine industriel, il existe plusieurs techniques
d’assemblage qui permettent de fixer les
éléments d’un produit les uns aux
autres.
1. Les différents procédés
d'assemblage
Il existe différents procédés pour
assembler les différentes pièces d’un
objet technique.
a. Le collage
Le collage est une technique d’assemblage
qui consiste à assembler les différents
éléments d’une pièce au
moyen d’une colle.
Avantages
• Permet d’assembler les éléments d’une pièce de matériaux et de dimensions différents.
• Technique simple et propre car elle évite tout autre procédé avec des fixations nécessitant de l’enlèvement de matière (vis, clous…), ce qui rend la structure légère.
Inconvénients
• Faible efficacité dans le temps et en conditions difficiles (chaleur, humidité... ).
• L’assemblage est irréversible, il est difficile de démonter les éléments sans les abîmer.
• La surface de collage doit être nettoyée au préalable pour assurer une meilleure adhérence.
• La plupart des colles résistent très peu à la chaleur.
• Il faut un temps de prise assez long pour assurer un assemblage efficace.
b. Le brasage
Le brasage est un procédé
d’assemblage qui consiste à assembler deux
matériaux de natures différentes à
l’aide d’un métal
d’apport dont la température de fusion
est inférieure à celle des
matériaux des pièces assemblées.
On utilisera généralement de l’étain pour réaliser cet assemblage. Une opération de brasage peut se faire grâce à un fer à souder.
Le fer à souder est composé de différentes parties : un cordon d’alimentation, un support, un manche qui constitue la partie isolante et une partie chauffante constituée d’un canon et d’une panne.
Le résultat d’une opération de brasage s’appelle une brasure.
c. Le soudage
Le soudage est un procédé qui
consiste à assembler des métaux ou des
matériaux plastiques par chauffage ou
par effet de fusion.
On fait fondre le matériau jusqu’à obtenir un assemblage, le résultat obtenu est une soudure obtenue grâce à un poste à souder. Un procédé de soudage est un assemblage définitif et irréversible.
d. Le vissage
Le vissage est un procédé
d’assemblage qui consiste à
réaliser la fixation d’une ou de
plusieurs pièces par pression au moyen
d’une vis de fixation.
Une vis de fixation est composée d’une tige filetée et d’une tête, elle s’accompagne souvent d’un écrou pour l’assemblage de 2 pièces.
Il existe plusieurs profils de tête de vis dont 2 connus :
• la tête de vis à profil fente dont le vissage est obtenu grâce un tournevis plat.
|
|
|
• la tête de vis constituée de 2 fentes perpendiculaires (appelé profil "Phillips") dont le vissage est obtenu grâce à un tournevis cruciforme.
e. Le rivetage
Le rivetage est un procédé
d’assemblage permanent de pièces qui se
réalise grâce à un
rivet.
Le rivet est une tige métallique munie d’une tête à son extrémité.
Le rivet est une tige métallique munie d’une tête à son extrémité.
L’assemblage des pièces se fait par écrasement de l’autre extrémité de la tige jusqu’à obtenir une extrémité aplatie afin de solidariser les pièces que l’on veut assembler.
Un rivetage se réalise grâce à une pince à riveter.
Principe du rivetage
2. Assemblage d'une voiturette électronique
| Tâches | Procédés d'assemblage | Outils |
Implantation des différents composants
sur le circuit imprimé
|
Brasage |
Fer à souder
Étain
Pince coupante
|

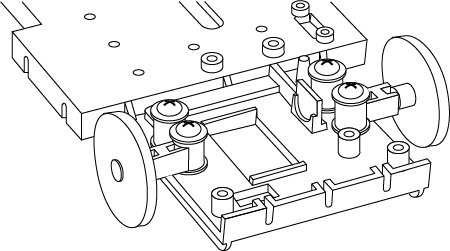

Assemblage de la direction sur le
châssis
|
Vissage |
Vis à tête profil "Phillips"
Tournevis cruciforme
|
Mise en place du support poulie avant
|
Collage | Colle |
Joindre les 2 extrémités
d’une courroie
|
Soudure | Fer à souder |
3. Conclusion
Pour réaliser l’assemblage complet de la
voiturette électronique, il a fallu passer par
plusieurs procédés d’assemblage tels
que le collage, le brasage, le soudage et le vissage.
Le brasage a été utilisé pour implanter différents composants sur le circuit imprimé, le collage pour maintenir en position les différentes pièces du support de poulie avant, la soudure pour rejoindre les deux extrémités de la courroie et le vissage pour assembler les différentes parties de la direction.
Le brasage a été utilisé pour implanter différents composants sur le circuit imprimé, le collage pour maintenir en position les différentes pièces du support de poulie avant, la soudure pour rejoindre les deux extrémités de la courroie et le vissage pour assembler les différentes parties de la direction.
L'essentiel
Il existe différents procédés pour
assembler les différentes pièces d’un
objet technique.
► Le collage
Le collage est une technique d’assemblage qui consiste à assembler les différents éléments d’une pièce au moyen d’une colle.
► Le brasage
Le brasage est un procédé d’assemblage qui consiste à assembler deux matériaux de natures différentes à l’aide d’un métal d’apport dont la température de fusion est inférieure à celle des matériaux des pièces assemblées.
► Le soudage
Le soudage est un procédé qui consiste à assembler des métaux ou des matériaux plastiques par chauffage ou par effet de fusion.
► Le vissage
Le vissage est un procédé d’assemblage qui consiste à réaliser la fixation d’une ou de plusieurs pièces par pression au moyen d’une vis de fixation.
Il existe plusieurs profils de tête de vis dont 2 connus :
• la tête de vis à profil fente.
• la tête de vis constituée de 2 fentes perpendiculaires (appelé profil Phillips).
► Le rivetage
Le rivetage est un procédé d’assemblage permanent de pièces qui se réalise grâce à un rivet. Le rivet est une tige métallique munie d’une tête à son extrémité.
► Le collage
Le collage est une technique d’assemblage qui consiste à assembler les différents éléments d’une pièce au moyen d’une colle.
► Le brasage
Le brasage est un procédé d’assemblage qui consiste à assembler deux matériaux de natures différentes à l’aide d’un métal d’apport dont la température de fusion est inférieure à celle des matériaux des pièces assemblées.
► Le soudage
Le soudage est un procédé qui consiste à assembler des métaux ou des matériaux plastiques par chauffage ou par effet de fusion.
► Le vissage
Le vissage est un procédé d’assemblage qui consiste à réaliser la fixation d’une ou de plusieurs pièces par pression au moyen d’une vis de fixation.
Il existe plusieurs profils de tête de vis dont 2 connus :
• la tête de vis à profil fente.
• la tête de vis constituée de 2 fentes perpendiculaires (appelé profil Phillips).
► Le rivetage
Le rivetage est un procédé d’assemblage permanent de pièces qui se réalise grâce à un rivet. Le rivet est une tige métallique munie d’une tête à son extrémité.
