Les mesures dimensionnelles et unités
Objectif
Comment mesurer et contrôler à partir d’un
instrument de mesure ?
Après toute opération de fabrication, les
pièces fabriquées doivent passer par une
procédure de contrôle afin de vérifier
si les dimensions des pièces correspondent à
celles attendues. Cette vérification est
nécessaire pour éviter des défauts de
fabrication. Il existe différentes méthodes
de mesures pour vérifier les dimensions d’une
pièce.
1. Les différents instruments de mesure
a. La règle graduée
Une règle est un instrument de mesure
servant à tracer des lignes droites et à
mesurer des longueurs grâce à des
repères gradués par des traits.
L’unité de mesure utilisée est
le centimètre (cm).
L’espacement entre deux petits traits correspond à 1 millimètre (1 mm), un trait moyen correspond à un demi-centimètre (5 mm).
b. Le réglet
Un réglet est une règle plate
graduée en bois ou en métal dont
l’origine de la graduation commence par une
extrémité de la règle.
Elle permet d’apporter plus de précision sur la mesure de dimension des pièces qui sont par exemple contre des butées. La lecture se fait au millimètre ou demi-millimètre près.
c. Pied à coulisse
Le pied à coulisse est un instrument de
mesure de longueurs permettant de mesurer 3 types de
dimensions :
• les dimensions extérieures d’une pièce, son diamètre ou son épaisseur ;
• les dimensions intérieures d’un trou ;
• la profondeur ou la hauteur d’une pièce.
Il est composé d’une règle fixe graduée munie d’une tête plate correspondant à l’origine de la graduation et d’une partie coulissante munie d’un vernier (une réglette graduée) améliorant la précision de lecture.
Il existe deux types de pieds à coulisse :
• le pied à coulisse analogique peut apporter beaucoup de précision, jusqu’à l’ordre de 0,02 mm.
• le pied à coulisse numérique qui affiche la mesure sur un écran LCD monté sur la partie coulissante.
• les dimensions extérieures d’une pièce, son diamètre ou son épaisseur ;
• les dimensions intérieures d’un trou ;
• la profondeur ou la hauteur d’une pièce.
Il est composé d’une règle fixe graduée munie d’une tête plate correspondant à l’origine de la graduation et d’une partie coulissante munie d’un vernier (une réglette graduée) améliorant la précision de lecture.
Il existe deux types de pieds à coulisse :
• le pied à coulisse analogique peut apporter beaucoup de précision, jusqu’à l’ordre de 0,02 mm.
• le pied à coulisse numérique qui affiche la mesure sur un écran LCD monté sur la partie coulissante.
2. Contrôle des dimensions d'une pièce
Après toutes procédures de fabrication
d’une pièce, celle-ci doit passer par une
opération de contrôle afin de
vérifier si les dimensions de la pièce
correspondent aux dimensions indiquées sur le dessin
de définition.
Il existe deux manières de contrôler une pièce :
• soit grâce à un gabarit, on compare la pièce avec un modèle type qui est une pièce de référence.
• soit en mesurant manuellement les dimensions à l’aide d’instruments de mesure.
Il existe deux manières de contrôler une pièce :
• soit grâce à un gabarit, on compare la pièce avec un modèle type qui est une pièce de référence.
• soit en mesurant manuellement les dimensions à l’aide d’instruments de mesure.
3. Dessin de définition d'un tube
|
|
| Mesure en mm | Mesure en cm | Instrument de mesure | |
| Hauteur | 100 mm | 10 cm | Réglet |
| Diamètre extérieur | 30 mm | 3 cm | Pied à coulisse |
| Diamètre intérieur | 26 mm | 2,6 cm | Pied à coulisse |
4. Schématisation
Contrôle de la hauteur du tube

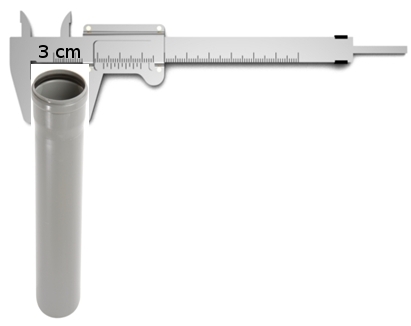

Contrôle du diamètre extérieur du tube
Contrôle du diamètre intérieur du tube
Contrôle du diamètre extérieur du tube
Contrôle du diamètre intérieur du tube
5. Conclusion
Grâce à un contrôle de dimensions en
utilisant des instruments de mesure tels que le
réglet et le pied à coulisse, nous pouvons
vérifier si les dimensions de la pièce
fabriquée correspondent aux dimensions attendues du
dessin de définition.
Certains instruments de mesure sont plus adaptés pour vérifier certaines dimensions. On pourra privilégier le réglet pour vérifier les dimensions simples comme la longueur ou la hauteur des pièces et le pied à coulisse pour vérifier la dimension du diamètre d’un trou ou le diamètre extérieur d’un tube.
Certains instruments de mesure sont plus adaptés pour vérifier certaines dimensions. On pourra privilégier le réglet pour vérifier les dimensions simples comme la longueur ou la hauteur des pièces et le pied à coulisse pour vérifier la dimension du diamètre d’un trou ou le diamètre extérieur d’un tube.
L'essentiel
L’unité de mesure utilisée en technologie
est le millimètre (mm).
Une règle est un instrument de mesure servant à tracer des lignes droites et à mesurer des longueurs grâce à des repères gradués par des traits.
Un réglet est une règle plate graduée en bois ou en métal dont l’origine de la graduation commence par une extrémité de la règle.
Le pied à coulisse est un instrument de mesure de longueurs permettant de mesurer 3 types de dimensions :
• les dimensions extérieures d’une pièce, son diamètre ou son épaisseur ;
• les dimensions intérieures d’un trou ;
• la profondeur ou la hauteur d’une pièce.
Il est composé d’une règle fixe graduée muni d’une tête plate correspondant à l’origine de la graduation et d’une partie coulissante muni d’un vernier (une réglette graduée) améliorant la précision de lecture.
Il existe deux types de pieds à coulisse :
• le pied à coulisse analogique ;
• le pied à coulisse numérique.
Il existe deux manières de contrôler une pièce :
• soit grâce à un gabarit.
• soit en mesurant manuellement les dimensions à l'aide d'instruments.
Une règle est un instrument de mesure servant à tracer des lignes droites et à mesurer des longueurs grâce à des repères gradués par des traits.
Un réglet est une règle plate graduée en bois ou en métal dont l’origine de la graduation commence par une extrémité de la règle.
Le pied à coulisse est un instrument de mesure de longueurs permettant de mesurer 3 types de dimensions :
• les dimensions extérieures d’une pièce, son diamètre ou son épaisseur ;
• les dimensions intérieures d’un trou ;
• la profondeur ou la hauteur d’une pièce.
Il est composé d’une règle fixe graduée muni d’une tête plate correspondant à l’origine de la graduation et d’une partie coulissante muni d’un vernier (une réglette graduée) améliorant la précision de lecture.
Il existe deux types de pieds à coulisse :
• le pied à coulisse analogique ;
• le pied à coulisse numérique.
Il existe deux manières de contrôler une pièce :
• soit grâce à un gabarit.
• soit en mesurant manuellement les dimensions à l'aide d'instruments.
