La tension électrique en courant continu
Objectif :
Sur une batterie, on peut lire 12 V et sur une pile plate 4,5
V. Que signifient ces indications ?
1. Généralités sur la tension
électrique

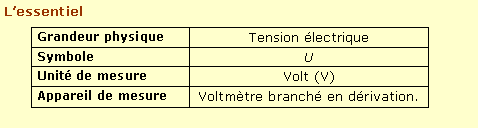

La tension électrique est une
différence de niveau électrique
entre deux points. Son symbole est :
U.
On la représente par une flèche en dehors du circuit entre les deux points concernés.
On la représente par une flèche en dehors du circuit entre les deux points concernés.
Remarque : Cette flèche est toujours dirigée dans le sens du courant aux bornes d'un générateur et dans le sens opposé au courant aux bornes d'un récepteur.
2. Mesure d'une tension
La mesure d'une tension aux bornes d'un dipôle
s'effectue avec un voltmètre branché
en dérivation sur ce dipôle.
L'unité de mesure est le volt noté V et les sous-unités couramment utilisées sont le millivolt (mV) et le kilovolt (kV) : 1 V = 1 000 mV ; 1 kV = 1 000 V.
L'unité de mesure est le volt noté V et les sous-unités couramment utilisées sont le millivolt (mV) et le kilovolt (kV) : 1 V = 1 000 mV ; 1 kV = 1 000 V.
3. L'invention de la pile électrique
Le comte Alessandro Volta (1745-1827) est
l'inventeur de la pile électrique. Cette
première pile fut réalisée en 1800
avec un empilement de pièces d'argent et de
rondelles de zinc séparées les unes des
autres par un matériau feutré imbibé
d'acide. Quelques mois après, Napoléon
Bonaparte reçut le jeune physicien afin de se
faire expliquer le principe de cette découverte.
