Circuit en dérivation : place et nombre de dipôles

• Expérience
Dans un circuit en dérivation composé d'une pile, d'une lampe L₁, d'une lampe L₂ et d'un moteur, la lampe L₁ est placée successivement dans les différentes boucles du circuit (doc. 1).

Doc.1. Schémas des circuits de l'expérience.

• Observations
Quel que soit l'emplacement de la lampe L₁ :
- les lampes gardent le même éclat ;
- le moteur tourne dans le même sens et à la même vitesse.

• Conclusion
Quelle que soit la boucle dans laquelle est placé un récepteur (autre qu'un interrupteur), son fonctionnement et celui des autres récepteurs restent les mêmes.

• Expérience

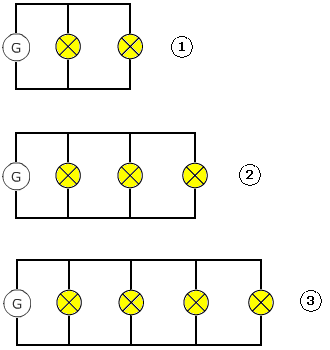

Dans un circuit en dérivation constitué d'un générateur et de deux lampes, on ajoute successivement une troisième lampe, puis une quatrième (doc. 2).

Doc.2. Schémas des circuits de l'expérience.

• Observation
Les deux lampes présentes dans le circuit 1 conservent le même éclat dans les circuits 2 et 3.

• Conclusion
Dans un circuit en dérivation, le fonctionnement d'un récepteur reste le même quel que soit le nombre et la nature des autres récepteurs branchés en dérivation.

Remarque :
Il s'agit d'une différence essentielle entre les circuits en série et les circuits en dérivation :
- en série, plus le nombre de récepteurs est élevé, plus l'éclat des lampes du circuit est faible ;
- en dérivation, l'éclat des lampes reste le même dans le circuit quel que soit le nombre de récepteurs branchés en dérivation.
