Vérifications et diagnostic

L'étape qui suit l'identification des causes possibles d'un problème de fonctionnement consiste à vérifier chacune des hypothèses. Cette étape de vérification s'avère cruciale. En effet, c'est à partir des résultats obtenus que l'on pose le diagnostic, qui permettra de résoudre le problème. Il importe donc de réaliser méticuleusement cette étape.

On peut classer les vérifications à effectuer en deux catégories :

- les vérifications faisant appel aux sens ;

- les vérifications à l'aide d'instruments de mesure.

Dans cette étude, vous retrouverez une description de ces vérifications ainsi qu'un tableau de diagnostics, établis en fonction des résultats obtenus.

1. Vérifications à l'aide des sens

Il est possible de déceler certaines causes de problèmes par la vue, l'ouïe, l'odorat ou le toucher.

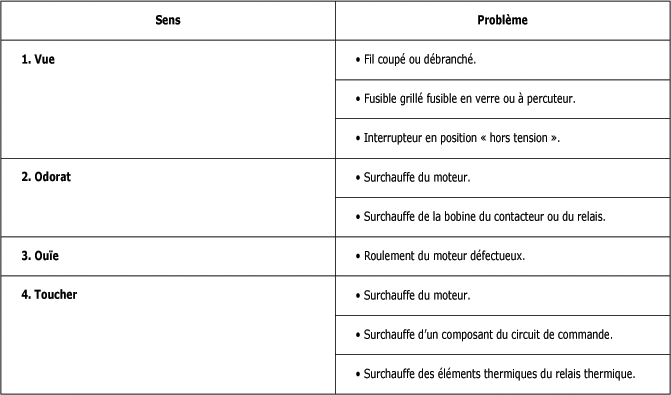

Le tableau de la figure suivante décrit certains problèmes que l'on peut identifier en faisant appel à différents sens.

Vérifications à l'aide des sens :


La vérification par le toucher s'effectue en approchant la main du composant et non en le touchant. Dans certains cas, la chaleur dégagée est suffisante pour provoquer des brûlures.

2. Vérifications à l'aide des instruments de mesure

Le plus souvent, les vérifications sont réalisées à l'aide des instruments de mesure appropriés.

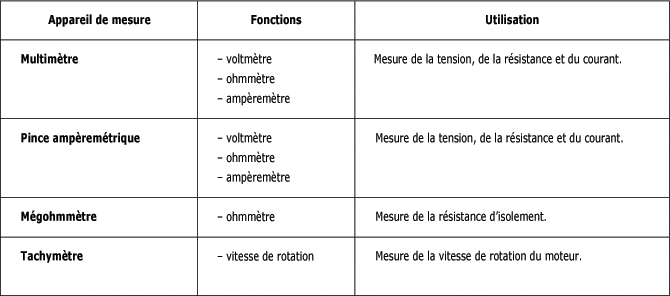

La figure suivante présente les principaux instruments de mesure utilisés lors du dépannage, énumère leurs fonctions et décrit leur utilisation spécifique.

Instruments de mesure :


Lorsque vous utilisez un instrument de mesure pour vérifier les paramètres d'un circuit, appliquez toujours les règles de sécurité relatives à cette tâche.

Après avoir procédé aux vérifications faisant appel à vos sens ou aux instruments de mesure, vous aurez à poser un diagnostic.

Le tableau de la figure ci-après reprend le tableau de la figure ci-dessous en y ajoutant une colonne. Celle-ci contient la description de la ou des vérifications à effectuer selon les causes possibles du problème.

Vous y retrouvez également le diagnostic découlant du résultat des vérifications.

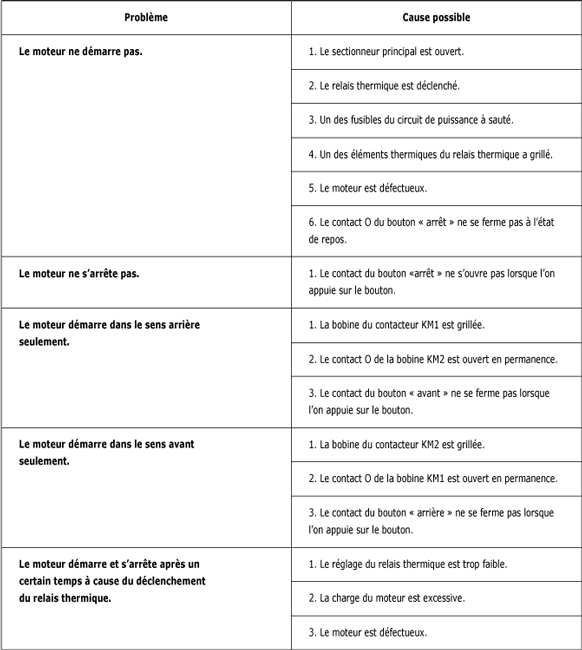

Causes possibles de problèmes de fonctionnement :

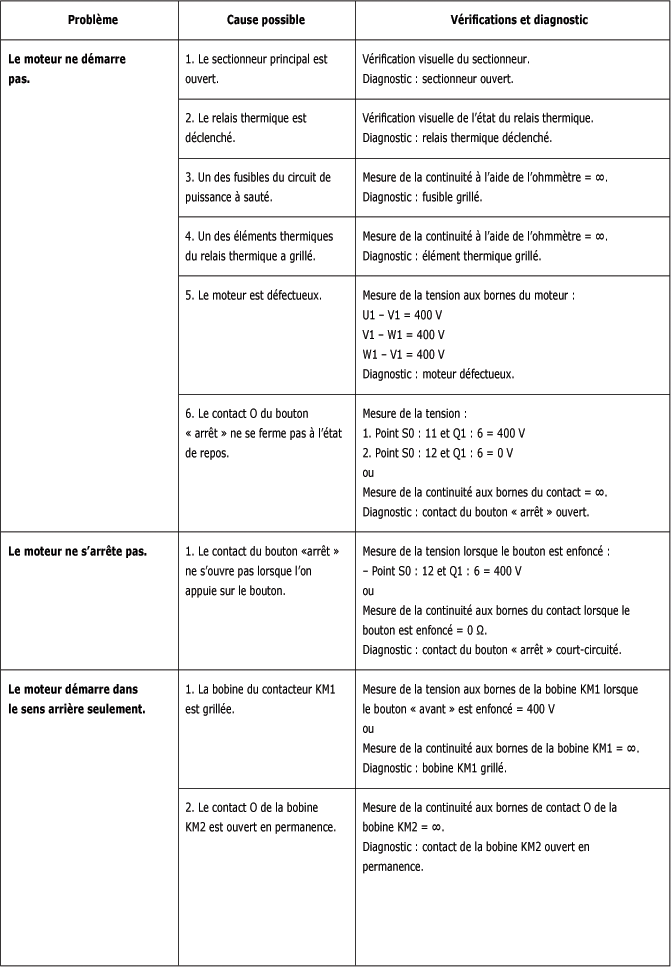

Vérifications :

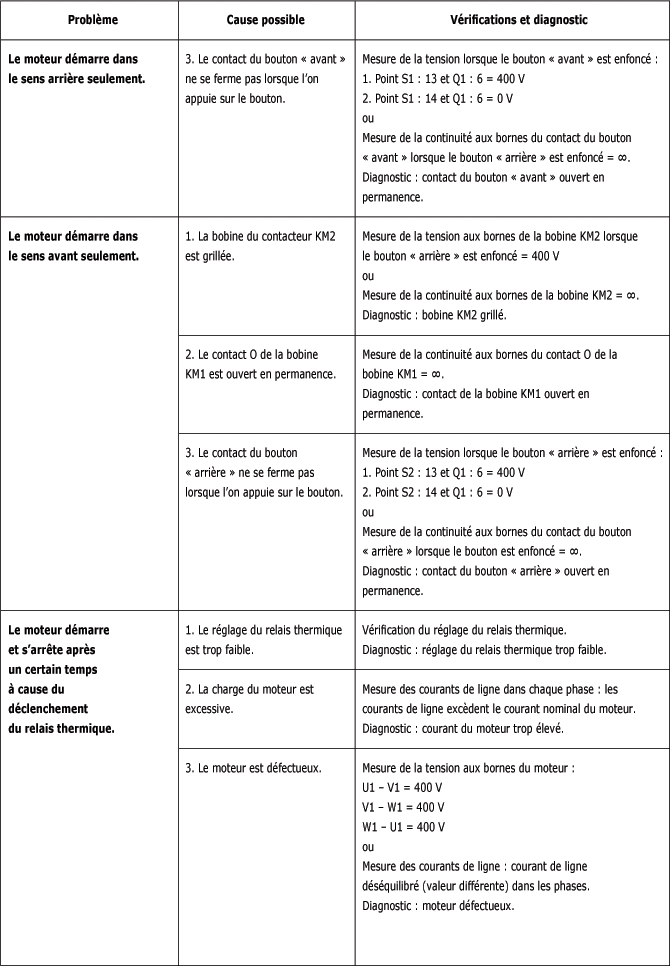

Vérifications :



3. Résumé sur les vérifications et le diagnostic

Suite à cette étude, vous devriez maîtriser plus particulièrement les points suivants :

- Après avoir établi la liste des causes possibles d'un problème de fonctionnement, il faut vérifier chacune des hypothèses, puis poser un diagnostic.

- Certaines vérifications s'effectuent à l'aide des sens ; d'autres requièrent l'utilisation d'instruments de mesure.

- Lorsqu'elles s'appliquent, il faut respecter toutes les mesures de sécurité relatives à l'utilisation des instruments de mesure.
