Vérifications, diagnostic et remèdes

Une fois que l'on a établi les causes possibles du problème de fonctionnement d'un circuit, le travail consiste à vérifier chacune des hypothèses émises.

A partir des résultats de ces vérifications, on est alors en mesure de poser un diagnostic et de remédier ensuite au problème.

On peut regrouper les vérifications sous deux catégories :

les vérifications à l'aide des sens ;

les vérifications à l'aide d'instruments de mesure.

1. Vérifications à l'aide des sens

Un bon dépanneur apprend à utiliser ses sens pour diagnostiquer et localiser un défaut de fonctionnement.

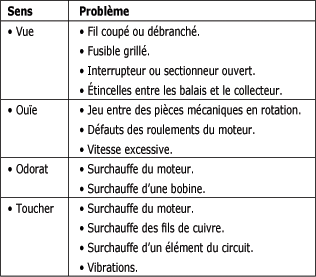

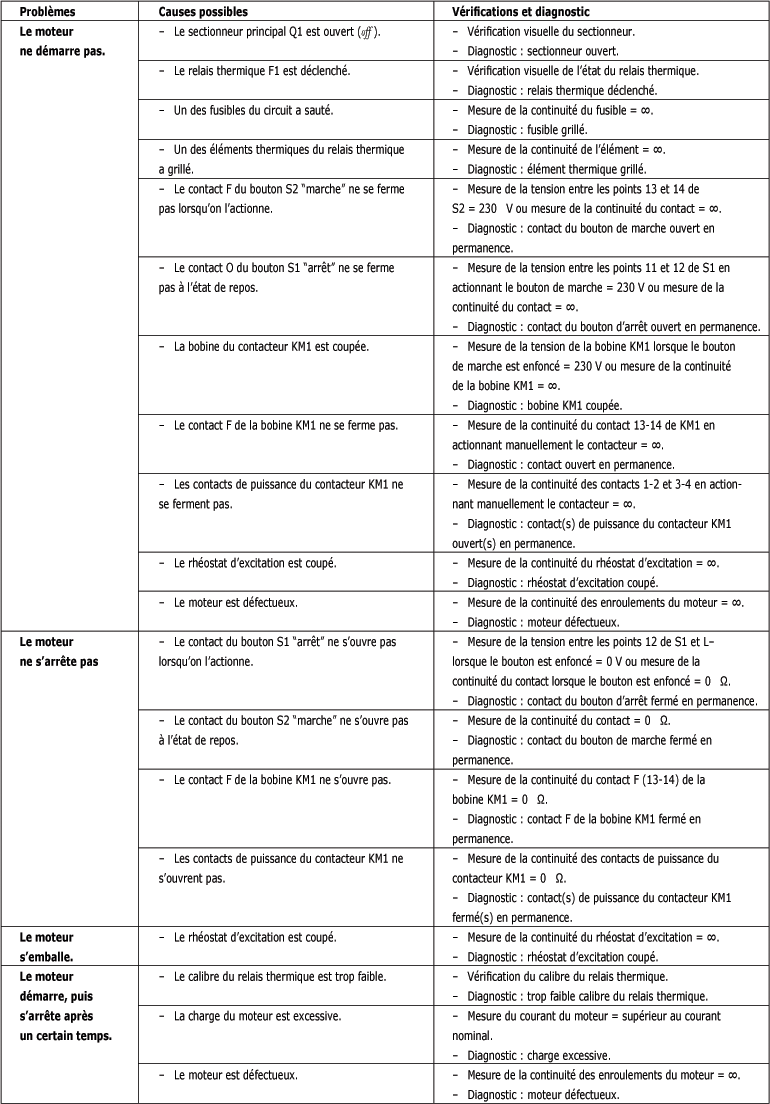

Le tableau de la figure suivante englobe les problèmes que l'on peut identifier à l'aide des sens.

Utilisation des sens :


La vérification par le toucher s'effectue en approchant la main du composant, non pas en le touchant. La chaleur dégagée peut causer des brûlures.

2. Vérifications à l'aide d'instruments de mesure

Un dépanneur ne peut effectuer de vérifications sur un circuit s'il n'a pas à sa disposition les instruments de mesure appropriés.

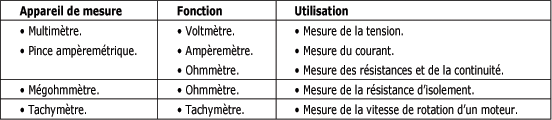

Le tableau de la figure suivante vous présente les principaux instruments de mesure utilisés lors du dépannage ainsi que leur fonction et leur utilisation.

Lorsqu'on utilise un instrument de mesure, il faut sélectionner la bonne fonction en tenant compte du genre de courant dans le circuit (courant continu ou alternatif).

Instruments de mesure :

Rappel : pour mesurer la résistance ou la continuité d'un composant à l'aide d'un ohmmètre, on doit isoler ce composant du circuit.

3. Vérifications des causes du problème et diagnostic

Les causes possibles d'un problème de fonctionnement doivent être vérifiées dans l'ordre où elles risquent de se produire.

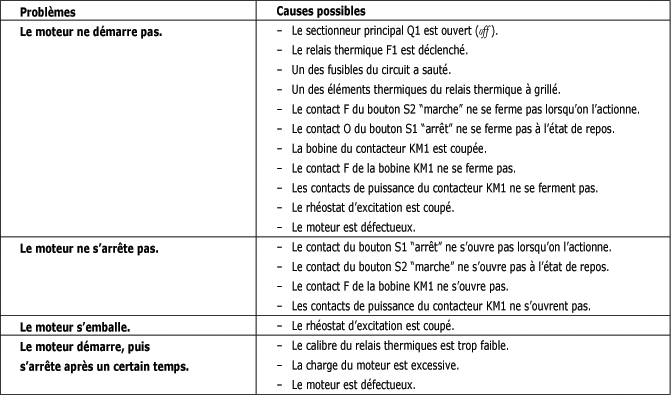

Causes possibles de problèmes de fonctionnement :

4. Remplacement d'un composant

La défectuosité d'un composant peut apparaître :

  • à la suite d'une longue utilisation ;
  • d'un défaut de fabrication ;
  • ou provoqué par une surintensité ;
  • ou un choc involontaire.

Avant d'installer un composant de remplacement, il faut d'abord s'assurer que ce dernier est en bon état.

On doit donc procéder à quelques vérifications, par exemple en vérifier la continuité.

Remèdes :

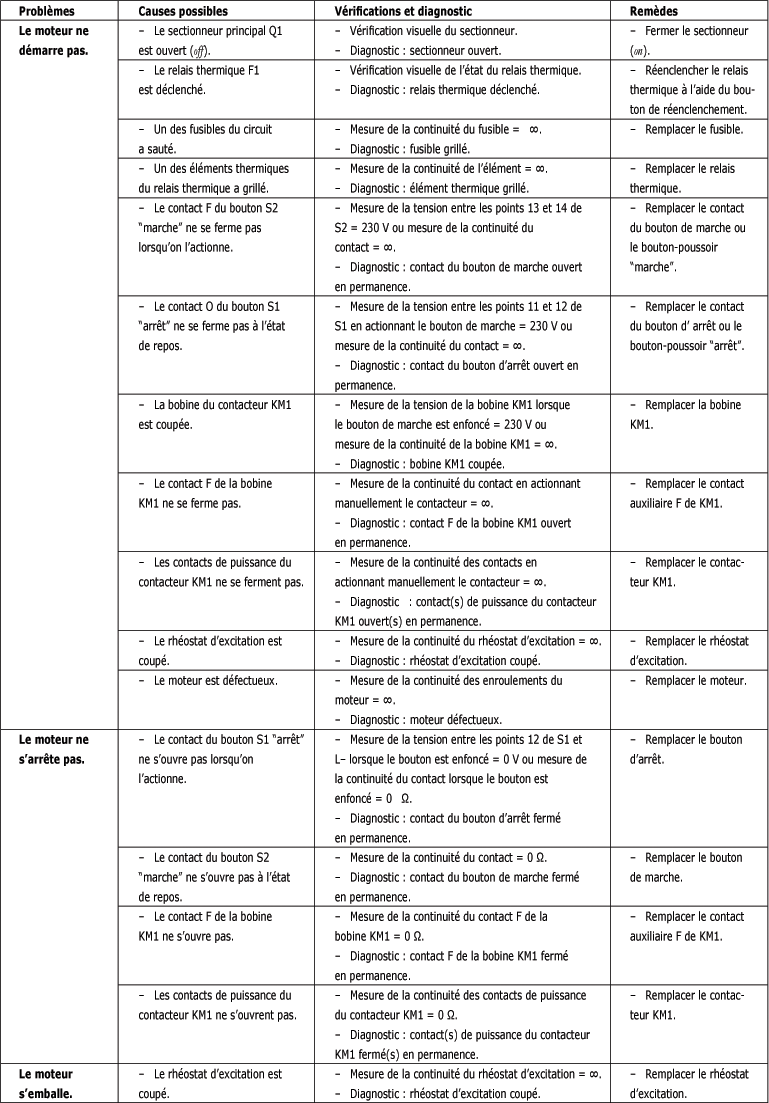

Le tableau de la figure suivante représente le tableau de dépannage complet.

Remise en service :

Une fois que le remède approprié a été apporté, il faut faire la vérification du circuit en vue d'effectuer la remise en service.

Pour ce faire, on vérifie le fonctionnement :

- du circuit conformément à son schéma ;

- des dispositifs de sécurité ;

- du moteur.

5. Résumé sur les vérifications, le diagnostic et les remèdes

A la suite de cette étude, vous devriez retenir plus particulièrement les points suivants :

- Pour dépanner un circuit, une fois que l'on a établi la liste des causes possibles d'un problème de fonctionnement, on vérifie chacune de ces hypothèses.

- La vérification des hypothèses se fait à l'aide des sens et de certains instruments de mesure.

- Le résultat de ces vérifications permet de poser un diagnostic.

- La dernière étape du dépannage consiste à apporter les remèdes nécessaires et à procéder à la remise en service du circuit en s'assurant du bon fonctionnement du système conformément à son schéma.

- Avant d'installer un composant de remplacement, il faut d'abord s'assurer que ce dernier est en bon état.
