Utilisation d'un oscilloscope

  • Fiche de cours
  • Quiz
  • Profs en ligne
Objectif : L'oscilloscope permet de visualiser l'évolution d'une tension dans le temps.
Peut-il servir comme appareil de mesure de temps et de tension en électricité ?
Les prises de courant délivrent une tension sinusoïdale de fréquence 50 Hz. Comment peut-on mesurer cette fréquence ?
1. Description de l'oscilloscope
L'oscilloscope peut être utilisé selon deux modes de fonctionnement :
  • Le mode sans balayage (position XY enclenchée) où le spot ne se déplace pas sur l'écran (calibre de sensibilité verticale ou base de temps inactif).
  • e mode balayage (position XY désactivée) où le spot laisse une trace et se déplace plus ou moins vite sur l'écran selon le calibre de la sensibilité horizontale (base de temps).
2. Tensions étudiées en mode sans balayage

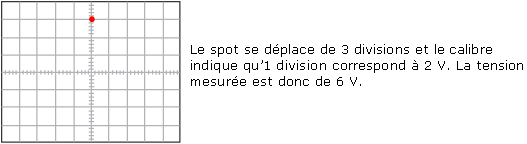

Soit un générateur de tension continue 6 V et un oscilloscope branché à ses bornes (sensibilité verticale : 2 V/div soit 2 volts par division).

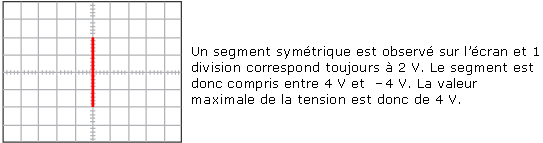

Soit un générateur de tension sinusoïdale et un oscilloscope branché à ses bornes (sensibilité verticale : 2 V/div).

3. Tensions étudiées en mode balayage

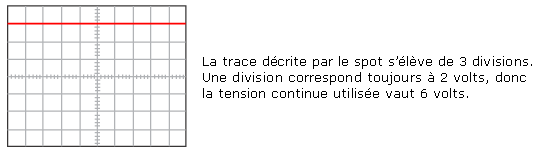

Utilisons le même générateur de tension continue 6 V et un oscilloscope branché à ses bornes (sensibilité horizontale 2 V/div ; sensibilité horizontale 5 ms/div).

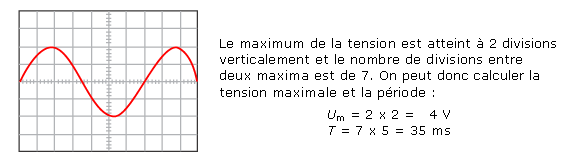

Soit un générateur de tension sinusoïdale et un oscilloscope branché à ses bornes (sensibilité verticale : 2 V/div ; sensibilité horizontale 5 ms/div).

4. Mesure d'une période à l'oscilloscope
Une tension périodique répète cycliquement le même motif. La durée d'un motif est appelée période. La mesure de cette période est facilement réalisée sur un oscilloscope puisque le balayage horizontal de l'écran par le spot est calibré (par exemple 1 division horizontale correspond à 20 ms).

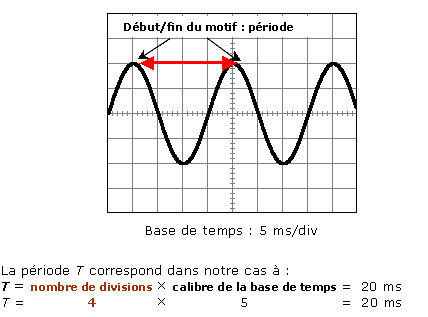

L'oscillogramme suivant correspond à celui de la tension du secteur transformée par un transformateur 240 V/20 V.

5. Mesure de la fréquence
L'essentiel

La période peut être calculée à l'oscilloscope en comptant le nombre de divisions horizontales sur lesquelles s'étend le motif. Ensuite, il suffit de calculer l'inverse de la période convertie en secondes pour obtenir la fréquence.
