Les types de raccord utilisés en tuyauterie sont nombreux en raison du nombre de configurations possibles et des différents modes d'assemblage.
Il est donc important que vous connaissiez bien la façon de les identifier correctement à partir d'un dessin.
Vous apprendrez dans cette étude à reconnaître les divers symboles de tuyauterie utilisés en industrie.
En plomberie, on a donné aux symboles une image se rapprochant de la forme réelle du composant afin que l'on puisse facilement faire le lien entre le symbole et le composant.
Pour un même type de raccord, on fait la distinction selon son mode d'assemblage.
On retrouve cinq modes d'assemblage pour les raccords :
- à brides,
- filetés,
- soudés,
- à emboîtement
- et brasés.
- Les raccords à brides ont les extrémités terminées par une bride dont l'assemblage se fait par boulonnage. Le symbole qui représente les brides est deux petites lignes perpendiculaires à chaque extrémité du raccord.
- Les raccords filetés ont les extrémités terminées par une partie filetée de type conique. Le symbole signifiant la partie filetée est une petite ligne perpendiculaire à chaque extrémité du raccord.
- Les raccords soudés ont les extrémités chanfreinées afin de permettre une meilleure pénétration de la soudure lors de l'assemblage. Le symbole représentant la partie à souder est un petit x à chaque extrémité du raccord.
- Les raccords à emboîtement possèdent à leurs extrémités un renflement qui permet d'introduire un tuyau dont l'assemblage et l'étanchéité sont obtenus par un joint torique ; par collage pour les plastiques ou par plomb coulé pour la fonte. Le symbole signifiant la partie d'emboîtement est un demi-cercle vers l'extérieur sur la ligne de raccord.
- Les raccords brasés possèdent un renflement qui permet d'introduire les extrémités des tuyaux afin de les assembler par brasage. Le symbole représentant la partie d'emboîtement à braser est un petit cercle sur la ligne de l'extrémité du symbole.

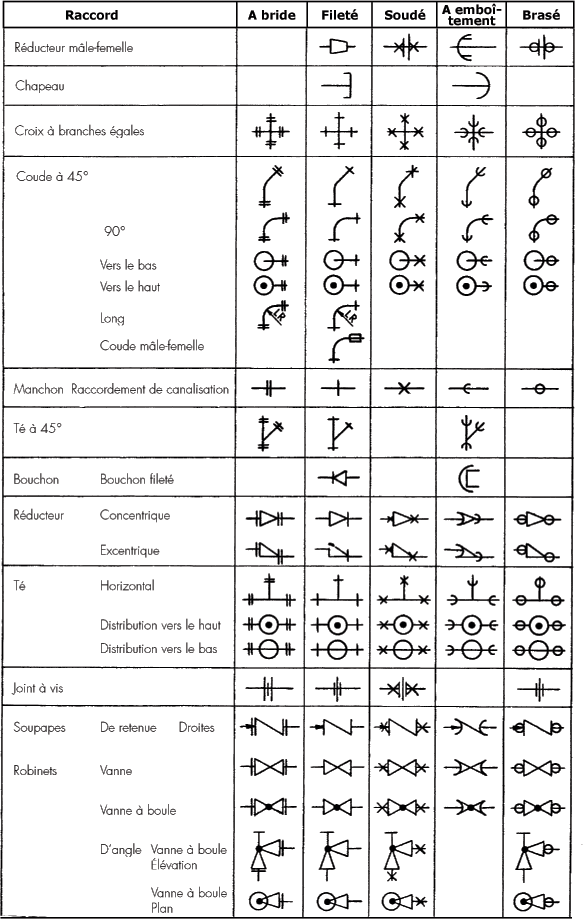

La figure suivante montre les principales familles de raccords et leurs symboles.
Principaux symboles de tuyauterie :
Source : recueil des normes mécaniques
A la suite de cette étude, vous devriez maîtriser plus particulièrement les points suivants :
- Les symboles des raccords ressemblent souvent à leur image.
- Cinq modes d'assemblage différents existent pour chaque type de raccord.
- Les cinq modes d'assemblage symbolisés sont :
- à bride,
- fileté,
- soudé,
- à emboîtement,
- brasé.
Cette étude vous a présenté les symboles de tuyauterie.
Les notions acquises vous permettront de reconnaître les différents symboles de tuyauterie et leurs modes d'assemblage.
