Transformateurs monophasés (2)

1. Caractéristiques et sympboles des transformateurs

Les principales grandeurs caractéristiques permettant de définir et de choisir un transformateur sont les suivantes :

- tensions primaires (en V ou kV) ;

- tensions secondaires (en V ou kV) ;

- fréquence de fonctionnement (en Hz) ;

- puissance apparente (en VA ou kVA).

D'autres informations apparaissent également sur la plaque signalétique, ce sont par exemple :

- la classe d'isolation et d'échauffement ;

- l'indice de protection (IP, annexe C) ;

- les chutes de tension ;

la nature de la protection la mieux adaptée ;

les normes auxquelles il répond.

Un exemple d'indications est donné sur la figure suivante Les normes régissant les transformateurs sont les suivantes :

- la norme IEC 989 traite des transformateurs d'isolement et définit les règles particulières pour les transformateurs de commande et de signalisation ;

- la norme EN 60-742 (numéro de classement NF C 52-742) traite des transformateurs de sécurité et des transformateurs de séparation des circuits ;

- la norme NF C 52-726 traite des transformateurs et des autotransformateurs de puissance de type sec ;

- la norme NF C 52-100 traite des transformateurs de puissance ;

- la norme NF C 52-200 traite des transformateurs d'isolement de faible puissance pour applications diverses.

Exemple de caractéristiques d'un transformateur :

Plus d'autres documents internationaux, par exemple :

la norme américaine UL 506 traite des transformateurs pour usage général dans lesquels sont inclus les transformateurs de commande ;

- la norme canadienne CSA C22.2 n° 66 traite des transformateurs pour usage divers et généraux dans lesquels sont inclus les transformateurs de commande.

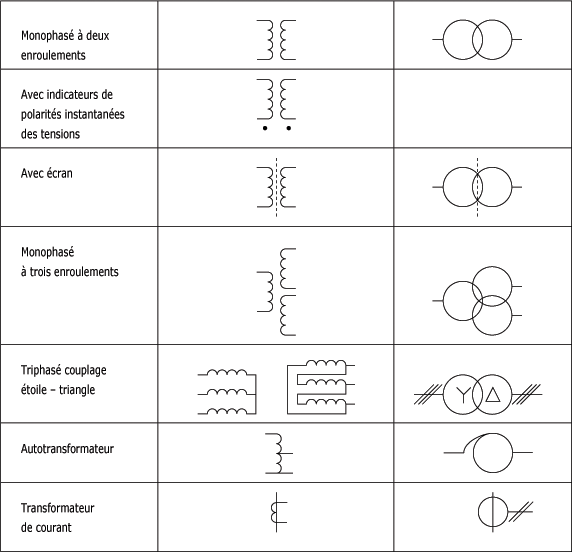

Vous trouverez les principaux symboles des transformateurs sur la figure suivante.

Symboles des transformateurs :

2. Résumé sur les transformateurs monophasés

Après avoir parcouru cette étude, assurez-vous de retenir les points suivants :

 Les transformateurs ont pour fonction d'adapter la tension du réseau à celle de l'utilisation. Ils sont constitués de deux enroulements (primaire de N1 spires et secondaire de N2 spires) montés sur un circuit magnétique en tôles d'acier au silicium.

 La formule de Boucherot permet de calculer la force électromotrice induite :

.

 Le rapport de transformation est égal au rapport du nombre de spires des enroulements :

.

 Le rendement d'un transformateur est proche de l'unité, ce qui implique :

P1 = P2 ; Q1 = Q2 ; S1 = S2.

De plus : .

 Les caractéristiques d'un transformateur sont :

- tensions du primaire ;

- tensions du secondaire ;

- puissance apparente ;

- fréquence de fonctionnement.
