Tolérances dimensionnelles Ajustements - système Iso
- Fiche de cours
- Quiz et exercices
- Vidéos et podcasts
Lors de la fabrication ou de la réparation d'une machine, le mécanicien doit se référer à des dessins de définition où chaque pièce est cotée.
Lorsque certaines pièces doivent être en mouvement les unes contre les autres, les dimensions données doivent tenir compte d'un intervalle appelé "jeu".
- Si le jeu est positif, cela signifie qu'il y a un espace minime de liberté du mouvement ;
- Si le jeu est négatif, il y a serrage des pièces.
Le jeu entre les pièces consiste à choisir un ajustement en fonction de leur utilisation.
Les différents types d'ajustements sont normalisés et codés.
Ces mêmes codes sont utilisés sur les dessins d'étude de la machine.
Chacun de ces codes détermine le degré de jeu ou de serrage suivant le type d'ajustement désiré par le concepteur.
A chacun de ces codes, un chiffre précisant le degré de serrage est ajouté.
Lorsque l'ajustement d'une pièce mécanique est coté sur un dessin, il faut connaître les définitions de cotations.
|
Dimension
|
Valeurs géométriques telles que diamètre, longueur, angle, distance du centre, etc. |
|
Cote
|
Valeur d'une dimension. (On utilise couramment les mots dimension et cote pour exprimer cette notion de valeur). |
|
Ajustement
|
Terme général désignant le degré de jeu ou de serrage résultant des jeux et tolérances des pièces devant être assemblées. |
|
Ajustement
réel
|
Degré de jeu ou de serrage existant entre deux pièces assemblées. Il existe trois grands types d'ajustement : avec jeu, avec serrage ou incertain. |
|
Limite maximale de
matière
|
Cote qui laisse la plus grande quantité de matière sur la pièce. Elle correspond généralement à la cote maximum d'une dimension extérieure ou à la cote minimum d'une dimension intérieure. |
|
Limite minimale de
matière
|
Cote qui laisse la moins grande quantité de matière sur la pièce. Elle correspond généralement à la cote minimum d'une dimension extérieure ou à la cote maximum d'une dimension intérieure. |
|
Tolérance
|
Écart permis par rapport à une cote donnée. La tolérance est égale à la différence entre la valeur limite maximale et minimale. |
|
Cote
nominale
|
Cote à partir de laquelle les limites, les tolérances et les jeux sont calculés. |
|
Cotes
limites
|
Cote minimum et cote maximum d'une dimension donnée. |
Définition :
La limite de tolérance est l'écart permis par rapport à une cote donnée.
La tolérance est égale à la différence entre la valeur limite maximale et minimale.
Écarts :
Source : Mémotech Productique

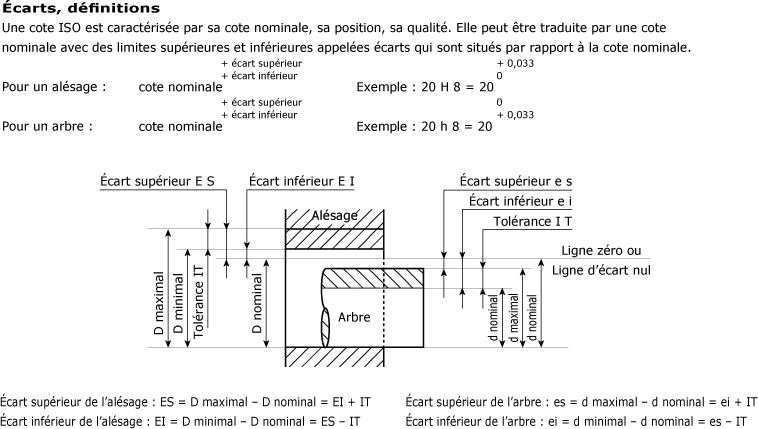

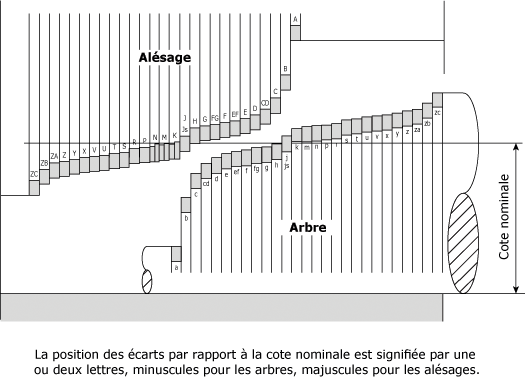

Position des écarts - Limites :
Source : Mémotech Productique

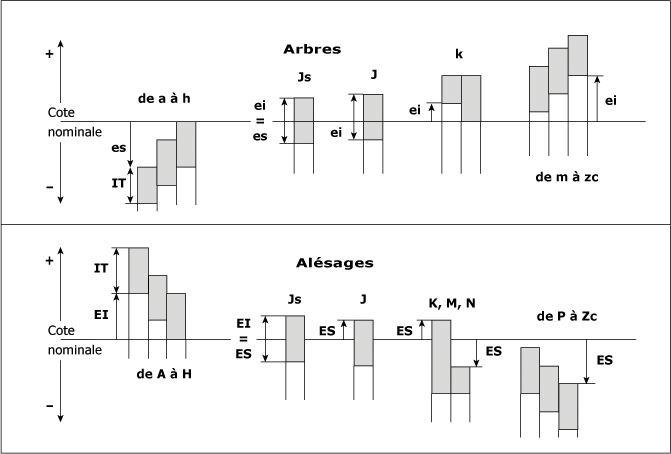

Positions des écarts donnés par les tableaux :
Source : Memotech Productique
Ces deux tableaux donnent :
- Les ajustements couramment utilisés en mécanique
- Les tolérances et ajustements

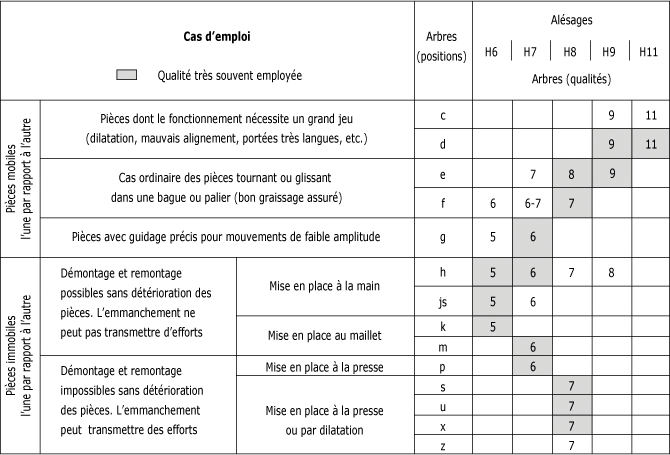

Ajustements couramment utilisés en mécanique :
Source : Memotech Productique

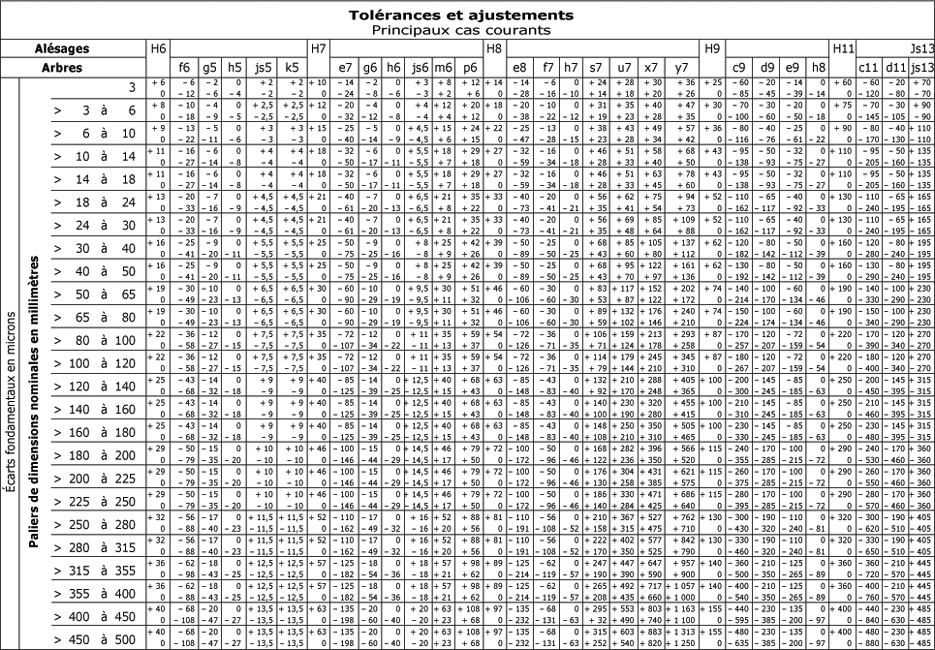

Tolérances et ajustements :
Source : Mémotech Productique
En résumé sur les tolérances dimensionnelles :
Il est beaucoup plus facile de reconnaître les formes d'une pièce mécanique lorsqu'elle est présentée en projection orthogonale. Cette représentation fournit toutes les informations concernant les formes et les dimensions de la pièce.
Les dessins d'ensemble sont généralement présentés en coupe afin de bien exposer tous les composants de la machine. Ce type de dessin ne fait pas la description des pièces mécaniques mais bien l'énumération.
Un jeu positif entre deux pièces mécaniques permet une certaine liberté de mouvement ; un jeu négatif signifie un serrage entre les pièces.
Vous venez de terminer l'étude traitant des tolérances dimensionnelles et des ajustements, système ISO.
