Tolérance d'ajustement (3)

1. Exemple d'application sur les ajustements

Pour un ajustement tournant juste dans le système à arbre normal, utiliser un ajustement de F8/h7. Dans un système à alésage normal, utiliser un ajustement H8/f7.

A l'aide des tableaux de la figure ci-après, trouvez les dimensions nécessaires à l'ajustement d'un arbre de 50 mm tournant à vitesse moyenne dans un coussinet, sachant que le diamètre de l'arbre ne peut être modifié.

Le jeu recommandé entre les deux pièces se situe entre 0,025 et 0,089 mm.

2. Étape 1

Pour respecter les conditions demandées, utiliser le système à arbre normal. En vous reportant au tableau de description des ajustements, déterminer l'ajustement recommandé dans le tableau correspondant pour un arbre à système à arbre normal 50 F8/h7.

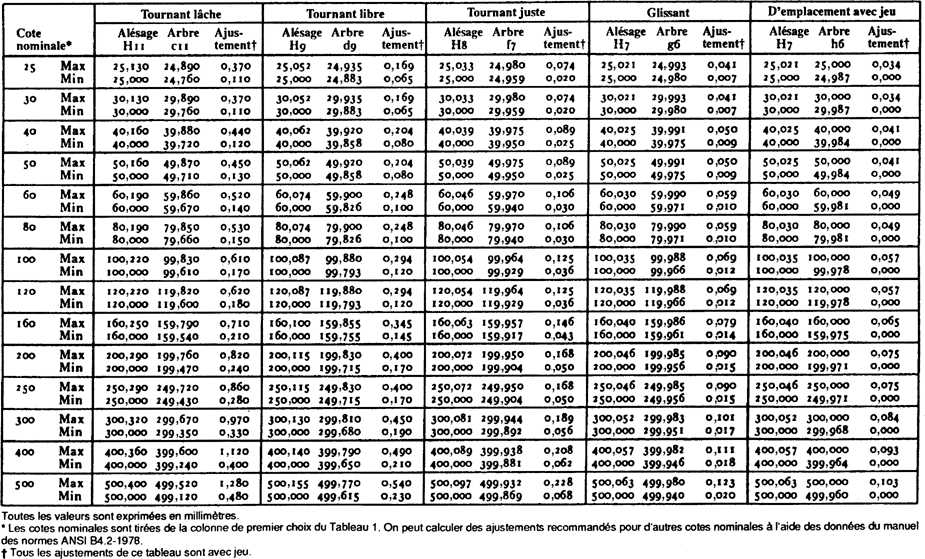

 Tableaux d'ajustements :

Tableaux d'ajustements suite :

Tableaux d'ajustements (suite) :

Tableaux d'ajustements (suite) :

Tableaux d'ajustements (suite) :

Tableaux d'ajustements (suite) :

Tableaux d'ajustements (suite) :

Tableaux d'ajustements (suite) :

Tableaux d'ajustements (suite) :

Source : recueil des normes de mécanique.

Les valeurs aux tableaux indiquées aux figures ci-dessus sont :

50 F8 =  h7 =

3. Etapes suivantes

Étape 2 :

Calculer le jeu maximal de l'alésage.

Le jeu maximal = le diamètre maximal de l'alésage moins le diamètre minimal de l'arbre.

Le jeu maximal = 50,064 - 49,975 = 0,089.

Étape 3 :

Calculer le jeu minimal de l'arbre.

Le jeu minimal = le diamètre minimal de l'alésage moins le diamètre maximal de l'arbre.

Le jeu minimal = 50,025 - 50,000 = 0,025.

4. Résumé sur les caractéristiques

A la suite de cette étude, vous devriez retenir plus particulièrement les points suivants.

- Les arbres sont généralement fabriqués en acier.

- Les arbres de transmission sont faits d'acier allié ou d'acier en carbone.

- Les arbres sont soumis à des efforts de torsion et de flexion.

- Les forces de torsion des arbres se manifestent au moment du couple.

- Les forces de flexion des arbres se manifestent par le poids de la charge et les tensions sur les éléments à entraîner.

- Les arbres sont classés en deux catégories : les arbres tournants et les arbres fixes.

- Les arbres peuvent être de types arbres pleins, arbres creux et arbres flexibles.

- Les arbres possèdent différents embouts : fileté, conique, rainuré, cannelé, taraudé, à bout goupillé.

- Les arbres creux sont utilisés pour permettre le passage ou la fixation d'éléments ou d'accessoires de machines à l'intérieur de l'arbre et, dans certaines conditions, pour alléger la masse.

- Les arbres fixes sont ordinairement courts ; ils sont utilisés comme axes.

- Lors de la conception d'un projet, il faut tenir compte de l'interchangeabilité des pièces.

- Le choix d'un ajustement dépend de la fonction, de l'usage et du rendement attendus des pièces fabriquées.

- Dans le système normalisé américain ANSI, les ajustements sont regroupés par classes.

- Dans le système métrique, les ajustements sont définis par un système à arbre normal et un système à alésage normal.

- L'avantage à utiliser un système à arbre normal consiste à éliminer l'usinage de l'arbre et à permettre un remplacement peu coûteux.
