Symboles électroniques

1. Introduction

On dit qu'une image vaut mille mots ! Les Égyptiens l'avaient bien compris avec leurs hiéroglyphes, une méthode d'écriture où des images et des symboles représentaient ce qu'ils voulaient exprimer.

Les Japonais utilisent eux aussi une écriture linéaire très symbolisée. Ainsi, le mot arbre est écrit par un seul symbole qui ressemble à un arbre.

Ce mode d'expression est employé dans diverses techniques où la représentation réelle des divers composants serait trop complexe et risquerait d'entraîner des erreurs.

Les principaux symboles utilisés en électronique sont divisés en plusieurs groupes. On rencontre principalement :

- les sources ;

- les appareillages de commande et de protection ;

- les appareils de mesures, lampes et signalisation ;

- les appareillages de télécommunications ;

- les composants passifs et actifs.

2. Sources de courant

Les symboles électroniques pour représenter les sources sont souvent identiques à ceux qu'on utilise en électricité.

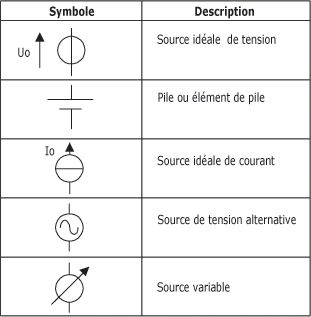

Le tableau de la figure suivante présente les divers symboles de sources utilisés en électronique.

Il est à noter qu'on utilise le même symbole pour représenter une source idéale de tension qu'elle soit continue ou alternative.

On précisera seulement "UO" en majuscule pour une source de tension continue et "uo" en minuscule pour une source de tension alternative. Par ailleurs, la précision est souvent apportée par du texte.

La même remarque peut être faite pour une source idéale de courant. On rencontre aussi le symbole donné à la quatrième ligne de la figure ci-dessus pour représenter une source de tension alternative.

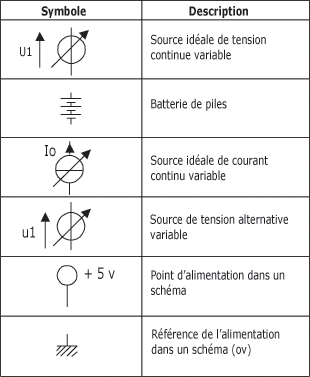

On peut rencontrer différentes combinaisons et variantes de ces symboles comme ceux présentés à la figure suivante.

Sur les divers plans et schémas que vous serez amené à lire, qu'ils soient de nature électrique ou électronique, vous devrez situer la ou les sources et déterminer le type.

Commande et protection, mesure, lampes et signalisation, télécommunications :

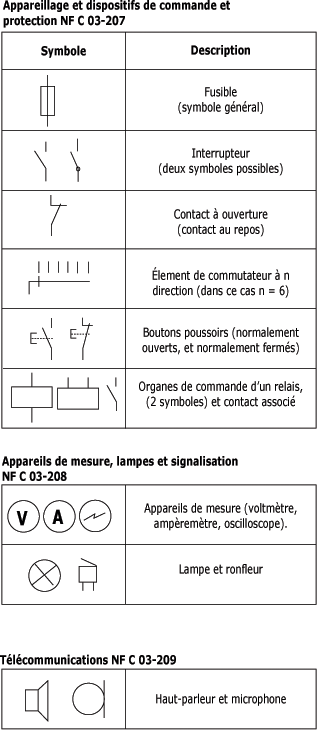

La figure suivante représente quelques exemples de symboles extraits des normes françaises C03 de l'UTE concernant la symbolisation des schémas électriques et électroniques.

Il est évident que vous rencontrerez des variations en ce qui a trait aux symboles. Il est donc important que vous vous familiarisiez avec les symboles déjà vus ainsi qu'avec ceux que vous verrez sur les plans.

3. Composants passifs et actifs

On inclut, dans ces symboles électroniques, tous les composants qui modifient d'une façon ou d'une autre la tension ou le courant électrique.

La figure suivante montre quelques symboles de composants employés en électronique. Parmi les composants actifs on rencontre les semi-conducteurs et les opérateurs.

L'identification des symboles, qu'ils soient de source, de protection, de commande ou autres, vous permettra de lire et de bien comprendre les divers plans électroniques.

4. Résumé sur les symboles électroniques

A la suite de cette section, vous devriez maîtriser plus particulièrement les points suivants :

Les symboles électroniques sont souvent identiques à ceux qu'on retrouve en électricité ;

- Pour un même composant, les symboles peuvent varier selon la source du symbole ;

L'identification rapide des divers symboles électroniques facilite la compréhension des plans et des notices.
