Symboles de tuyauterie

La symbolisation des composants, qu'ils soient en pneumatique, en électricité ou en tuyauterie, facilite la communication entre les divers intervenants et garantit d'une meilleure compréhension des travaux à effectuer.

Au cours de cette étude, vous aurez donc l'occasion de vous familiariser avec les symboles en tuyauterie.

1. Raccords à brides

Les raccords à brides possèdent des extrémités qui, comme leur nom l'indique, se terminent par une bride. L'assemblage fait donc par boulonnage.

Il est possible d'identifier les raccords à brides par les deux petites lignes perpendiculaires situées aux extrémités du raccord (figure suivante).

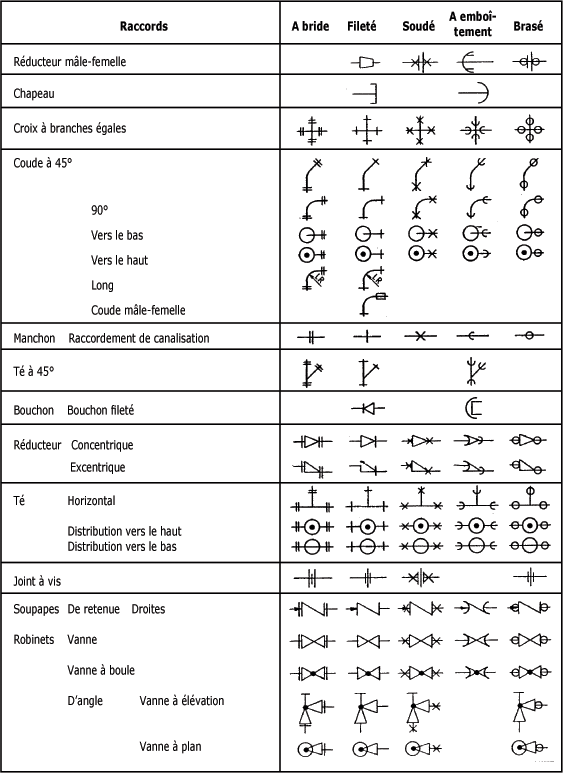

Symboles de tuyauterie :

2. Raccords filetés

Les raccords filetés peuvent eux aussi être identifiés par les extrémités du symbole où, cette fois-ci, une seule ligne perpendiculaire représente les filets de type conique (figure suivante).

Symboles de tuyauterie :

3. Raccords soudés

Les raccords soudés ont pour leur part des extrémités chanfreinées afin de permettre une meilleure pénétration de la soudure lors de l'assemblage. Le symbole représentant la partie à souder est un petit "x" situé à chaque extrémité du raccord (figure suivante).

Symboles de tuyauterie :

4. Raccords à emboîtement

La caractéristique des raccords à emboîtement est qu'ils possèdent, à leur extrémité, un renflement qui permet l'insertion d'un tuyau

L'assemblage et l'étanchéité sont obtenus grâce à un joint torique : par collage pour les tuyaux de plastique et par plomb coulé pour les tuyaux de fonte. Ici encore, on identifie le type de raccord par son symbole, soit un demi-cercle ouvert vers l'extérieur que l'on place sur la ligne du raccord (figure suivante).

Symboles de tuyauterie :

5. Raccords brasés

Les raccords brasés possèdent un renflement qui permet d'introduire l'extrémité du tuyau afin de les assembler par brasage. Le symbole représentant la partie d'emboîtement à braser est constitué d'un petit cercle sur la tige de l'extrémité du symbole (figure suivante).

Symboles de tuyauterie :
