Structure métallique (symboles)

Pour la mise en place d'une machine ou d'un équipement, le mécanicien doit construire des assises à l'aide d'un plan de structure de l'usine, pour lequel l'ingénieur a décidé de l'emplacement de l'équipement.

Le mécanicien doit donc, à partir du plan, s'orienter dans l'usine et reconnaître les différentes structures afin de localiser avec précision l'emplacement de la machine à installer.

Dans cette étude, vous apprendrez à reconnaître, sur un plan, les différents symboles des éléments de structure et à vous localiser par rapport à la structure métallique.

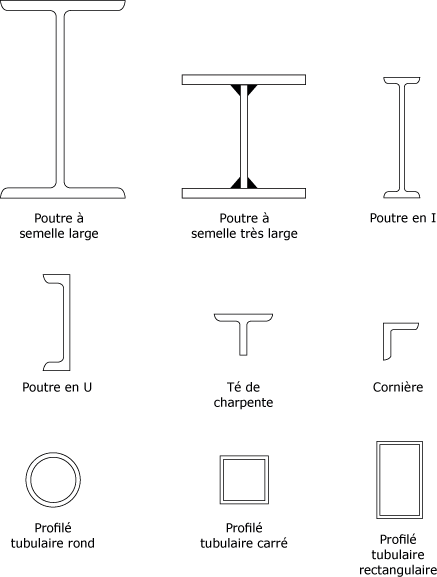

La figure suivante présente le tableau de ces principaux symboles et leur désignation.

Symboles de structure métallique :

Source : calfat

En résumé sur la structure métallique :

A la suite de la lecture de cette étude, vous devriez maîtriser plus particulièrement les points suivants :

- Les symboles des éléments de structure métallique se ressemblent pour la vue de bout du profilé (section).

- Le profilé est identifié par son code et ses dimensions sur un dessin.

- Les repères, sur un plan, sont des lettres à l'horizontale et des chiffres à la verticale.

- Ces repères servent à retrouver des colonnes sur le dessin.

Cette étude vous a présenté les symboles de structure métallique.

Ces notions vous permettront de reconnaître les différents symboles sur un dessin et de mieux vous situer dans une usine lors de l'installation d'un équipement.
