Soudage des cornières et des profilés en position à plat

Soudage des cornières et des profilés en position à plat

Le soudage des cornières et des profilés peut s'effectuer de différentes méthodes.

Le choix de la méthode dépend principalement de :

- la position de l'opérateur ;

- la position de la pièce (la pièce est manœuvrable ou fixe) ;

- l'épaisseur de la pièce et sa forme.

Avant d'effectuer le soudage des cornières et des profilés, le futur joint doit être nettoyé et ses bords, préparés.

Préparation des bords du joint

Les parties des cornières et des profilés dont l'épaisseur est supérieure ou égale à 5 mm doivent être chanfreinées.Leur soudage s'effectue sur bords droits.

La préparation des bords du joint des cornières et des profilés se fait exactement de la même manière que la préparation des plaques qui doivent être soudées bout à bout.

Revoyez l'étude qui traite de ce sujet dans l'étude sur Le soudage à l'arc avec électrode enrobée pour savoir la valeur:

  • de l'écartement,
  • de l'épaulement,
  • de l'angle de chanfrein.



Soudage des cornières en position à plat

Le soudage des cornières peut s'effectuer de différentes manières.

En voici une.

1. Préparez les bords du joint.

2. Placez les deux longueurs de cornière bout à bout en ayant soin de laisser un écartement.

3. Pointez les cornières ensemble en respectant la séquence du pointage montrée à la partie a de la figure 1.91.

  • Le nombre de points dépend de la grosseur des cornières.
  • Pour les cornières de faible dimension, deux ou trois points de soudure suffisent pour les retenir ensemble.

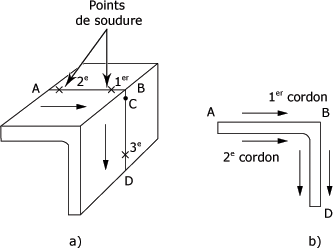

Figure 1.91   Soudage des cornières.

4. Positionnez les cornières pour que la partie A-B soit en position à plat. Amorcez l'arc en A, puis soudez jusqu'au point C.

5. Enlevez le laitier.

6. Tournez les cornières pour que la partie B-D soit en position à plat.

7. Amorcez l'arc en C, puis soudez jusqu'au point D.

8. Enlevez le laitier.

9. Pour déposer un deuxième cordon, mais cette fois à l'intérieur des cornières, vous procédez comme ci-dessus et comme à la partie b de la figure 1.91.



Soudage des profilés en U

Voici la méthode à suivre pour souder les profilés en U.

1. Préparez les bords du joint.

2. Placez les deux profilés bout à bout en ayant soin de laisser un écartement.

3. Pointez les profilés ensemble en respectant la séquence de pointage montrée à la partie a de la figure 1.92.

Le nombre de points dépend de la grosseur des profilés. Pour les profilés en U de faible dimension, trois à cinq points de soudure sont nécessaires pour les retenir ensemble.

4. Enlevez le laitier.

5. Positionnez les profilés pour que la partie C-E soit en position à plat. Amorcez l'arc en D, puis soudez jusqu'au point F.

6. Tournez les profilés pour que la partie F-G soit en position à plat. Amorcez l'arc en F, puis soudez jusqu'au point G.

7. Tournez les profilés afin d'avoir la partie C-E en position à plat. Amorcez l'arc en D, puis soudez jusqu'au point B.

8. Tournez les profilés afin d'avoir la partie A-B en position à plat. Amorcez l'arc en B, puis soudez jusqu'au point A.

9. Pour déposer un deuxième cordon, mais cette fois à l'intérieur des profilés, vous procédez comme ci-dessus et comme à la partie b de la figure 1.92.

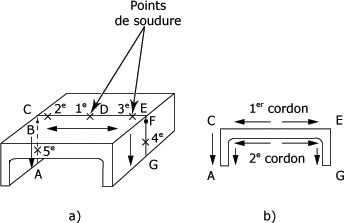

Figure 1.92   Soudage des profilés en U.



 N'oubliez pas d'enlever le laitier après chaque passe.

 Dans le cas où vous ne possédez pas le guide des paramètres d'électrodes pour choisir le courant de soudage, vous pouvez utiliser la formule suivante :

I = 50 (D – 1).

I est le courant de soudage en ampères;

D est le diamètre de l'âme métallique de l'électrode en mm.



Soudage des profilés H

Les deux méthodes exposées ci-après sont utilisées pour souder les profilés en H de faibles et de grandes dimensions.

Methode à suivre pour souder les profilés en H de faible dimension.

1. Préparez les bords du joint.

2. Placez les profilés bout à bout en ayant soin de laisser un écartement.

3. Pointez les profilés ensemble en respectant la séquence de pointage montrée à la figure 1.93.

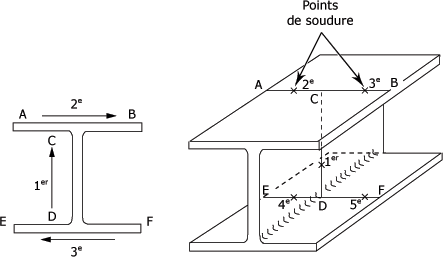

Figure 1.93   Soudage des profilés en H.



4. Positionnez les profilés pour que la partie C-D soit en position à plat. Amorcez en D, puis soudez jusqu'au point C.

5. Tournez les profilés pour que la partie A-B soit à plat. Amorcez en A, puis soudez jusqu'au point B.

6. Positionnez les profilés pour que la partie E-F soit à plat. Amorcez en F, puis soudez jusqu'au point E.

 N'oubliez pas d'enlever le laitier après chaque passe.

Méthode utilisée pour souder les profilés en H de grande dimension

cette méthode est présentée à la figure 1.94.

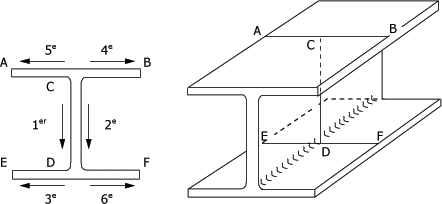

Figure 1.94   Soudage des profilés en H de grande dimension.
