Reproduction de figures planes

Reproduire une figure

Il s'agit de dessiner en grandeur nature une figure donnée sous forme d'un schéma, souvent fait à main levée, et qui est codé.

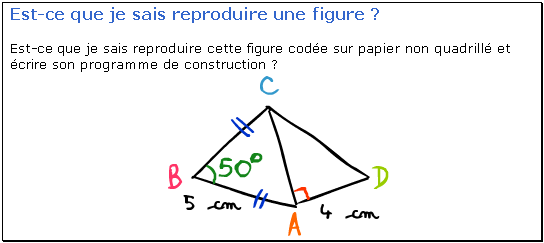

En examinant le schéma proposé, on peut extraire les informations données par le codage :

     - Le segment [AB] mesure 5 cm ;
     - Le segment [AD] mesure 4 cm ;
     - Les deux segments [AB] et [BC] ont même longueur ;
     - La droite (AD) est perpendiculaire à la droite (AC) ;
     - L'angle ABC mesure 50°.

Il faut déterminer l'objet qu'on va dessiner en premier et à partir duquel on pourra tracer le reste de la figure.

On connaît la longueur des segments [AB] et [AD], on peut donc dessiner immédiatement l'un de ces deux objets :
Si on commence par [AD] : on ne connaît ni la longueur DC, ni la mesure de l'angle ADC, on ne peut donc pas continuer de ce côté ; on sait que le triangle ADC est rectangle en A mais on ne connaît pas la longueur AC, on ne peut pas non plus continuer de côté.
Il donc faut commencer par tracer [BA].

Observer attentivement le « programme de construction » de la figure, on peut y voir le déroulement des tracés successifs qui conduisent à la reproduction de notre figure grandeur nature.
