Pour illustrer le fonctionnement d'un système de transmission mécanique, il est beaucoup plus simple de représenter ses composants par leur symbole.
Ces représentations symboliques ont pour but d'éliminer le temps de traçage des détails de chaque composant.
Transmission à engrenages à arbres parallèles :
La représentation d'une transmission à arbres parallèles est généralement faite en plan, ce qui permet d'identifier chaque engrenage par son nombre de dents et son sens de rotation.
Ce type de transmission peut être composé :
- d'engrenages droits,
- d'engrenages hélicoïdaux,
- d'engrenages à chevrons.
Les engrenages peuvent être à prise interne ou externe.
Dans la représentation symbolique d'un engrenage, on ne fait pas la distinction graphique des dents. La transmission symbolique est tracée dans un cadre qui représente le carter ; les arbres sont reproduits par des lignes fines et les supports d'arbres par deux traits courts symbolisant les roulements ou les coussinets.

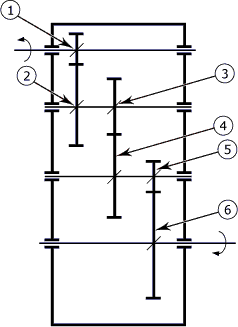

La figure ci-dessous montre une transmission à arbres parallèles dans laquelle les engrenages sont droits et hélicoïdaux.
Comme vous avez pu le constater, le tracé symbolique de la transmission par engrenages n'identifie pas le type d'engrenage.
Il est important d'attribuer un chiffre ou une lettre à chaque engrenage afin d'obtenir des informations comme le nombre de dents et le type d'engrenage.
La figure ci-après présente un tableau dans lequel chaque engrenage est identifié.
Sur la figure ci-dessous, vous avez pu remarquer que la transmission était composée de trois trains d'engrenages, dont deux à engrenages droits et un à engrenages hélicoïdaux.
Transmission à arbres parallèles :
Identification des engrenages d'une transmission :
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
La représentation d'une transmission à arbres à angle est généralement faite en plan.
Les engrenages qui la composent sont coniques à dentures droites ou hélicoïdales.
La transmission est montée dans un cadre symbolisant le carter. Il est possible de tracer des transmissions ayant deux trains d'engrenages : un conique et l'autre cylindrique.
La figure suivante présente un train d'engrenage conique et une transmission formée d'un train d'engrenages coniques et d'engrenages droits.
Transmission à engrenages coniques et droits :
|
La représentation symbolique d'une transmission à engrenage à vis tangente est faite en élévation.
La vis qui la compose peut être à une, deux ou trois entrées et sa forme peut être cylindrique, c'est-à-dire qu'elle épouse la forme de la roue ;
La roue de cette transmission peut être cylindrique ou creuse.
Toutes ces caractéristiques doivent être indiquées dans un tableau qui accompagnera la représentation symbolique de la transmission.
La figure suivante montre la représentation symbolique d'une transmission à engrenage à vis tangente.
Transmission à engrenage à vis tangente :
|
Les transmissions par chaîne et roues dentées utilisent surtout des chaînes à rouleaux ou des chaînes silencieuses.
La représentation symbolique de cette transmission est faite en élévation.
- Les roues dentées sont représentées par des cercles en lignes continues, sauf la partie en contact avec la chaîne qui est symbolisée par un grand trait et deux petits traits.
- Les chaînes à rouleaux employées dans une transmission peuvent être simples, doubles ou triples.
- Les chaînes silencieuses sont composées de lames juxtaposées et assemblées par des axes ; elles sont guidées par des lames latérales ou médianes.
Toutes ces caractéristiques doivent être indiquées dans un tableau qui accompagne la représentation symbolique d'une transmission par chaîne et roues dentées.
La figure suivante montre la représentation symbolique d'une transmission par chaîne et roues dentées.
Transmission par chaîne et roues dentées :
Les transmissions par courroies sont basées sur l'adhérence qui se développe entre la courroie et la poulie.
Les courroies sont :
- plates,
- ou trapézoïdales.
Ce type de transmission est généralement muni d'une courroie trapézoïdale en raison de sa plus grande adhérence.
Le nombre de courroies parallèles utilisées pour ce type de transmission peut être multiple selon la puissance de la machine.Comme il existe plusieurs types de courroies trapézoïdales, leurs caractéristiques doivent être inscrites dans un tableau.
Les poulies possèdent aussi des caractéristiques importantes, comme le diamètre, le type de moyeu, etc. Ces caractéristiques doivent aussi se retrouver dans le tableau qui accompagne la représentation symbolique.
Les poulies de même que la courroie sont représentées par des cercles en lignes continues. La ligne représentant la courroie se confond avec celle de la poulie à leurs points de contact.
La figure suivante expose la représentation symbolique d'une transmission par courroie.
Transmission par courroie :
|
|||||||||||||||||
Vous avez pu constater que, dans la représentation symbolique, on ne tient compte ni du type ni du nombre de courroies.
En résumé sur la représentation symbolique d'une transmission mécanique :
A la suite de cette étude, vous devriez retenir plus particulièrement les points suivants :
- la transmission à arbres parallèles est représentée en plan et chaque composant est identifié par un chiffre ;
- les arbres sont représentés par un trait fin et les supports d'arbres par deux traits courts foncés ;
- chaque représentation symbolique est nécessairement accompagnée d'un tableau descriptif des composants ;
- la représentation symbolique des transmissions à engrenages à vis tangente est faite en élévation ;
- la transmission par chaîne et roues dentées est représentée en élévation et la chaîne est symbolisée par une ligne coupée de deux traits courts ;
- la transmission par courroies et poulies est symbolisée par une ligne continue faisant partie des deux cercles représentant les deux poulies.
