Remplacement d'une carte électronique

Lorsqu'une ampoule électrique est brûlée, on ne remplace pas le filament mais bien l'ampoule elle-même.

C'est un peu la même chose pour une disquette informatique : on ne change pas seulement le disque magnétique défectueux, mais bien toute la disquette.

La raison de ce geste se comprend facilement lorsqu'on pense au temps perdu et au coût d'une réparation comparativement à un simple remplacement.

En ce qui concerne la carte électronique, en raison du temps de production que l'on risque de perdre, on n'hésite pas à remplacer la carte complètement.

Rien n'empêche cependant de réparer la carte pour pouvoir la réutiliser un peu plus tard.

Sécurité : consignes à respecter pour le remplacement d'une carte

Les points de sécurité individuelle à respecter lors du remplacement d'une carte sont les mêmes que pour n'importe quel travail en électricité.

On doit par exemple se protéger contre les dangers d'électrocution en s'assurant que le système n'est pas sous tension.

Méthode d'enlèvement de la carte :

La carte peut être endommagée, mais cela ne veut toutefois pas dire qu'elle est irrécupérable. Vous devez donc éviter d'empirer les dégâts par une mauvaise manipulation. Voilà pourquoi il est important d'utiliser les bonnes méthodes de travail.

D'abord, qu'est-ce qu'une carte électronique ?

C'est cette pièce qui contient un certain nombre de composants électroniques montés sur un circuit imprimé. Cela permet de remplacer rapidement une partie du système.

L'ordinateur ou encore l'automate programmable constituent de bons exemples de l'utilisation des cartes électroniques.

Si on regarde à l'intérieur d'un ordinateur, on peut remarquer qu'il contient :

  • plusieurs cartes qui ont chacune leur fonction.
  • des espaces pour ajouter d'autres cartes et ainsi augmenter les possibilités de l'ordinateur.

On emploie généralement ces espaces pour ajouter au système des périphériques comme des lecteurs de disques, un "scanner" ou encore une imprimante. En ce qui concerne les automates programmables, on peut y ajouter des options de contrôle de systèmes électromécaniques.

Manipulation d'une carte électronique :

Les cartes électroniques possèdent généralement des composants sensibles comme des circuits intégrés, lesquels peuvent être endommagés par une chose aussi anodine que l'électricité statique.

  • On doit manipuler ces cartes avec le plus grand soin.
  • Il est recommandé de tenir la carte par les côtés et d'éviter de touchers aux divers contacts.

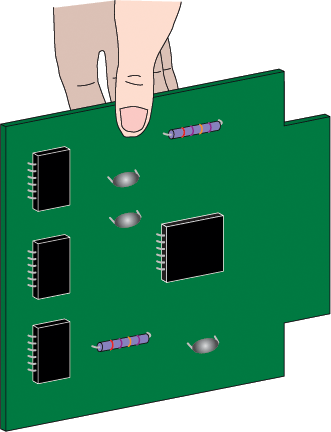

La figure suivante donne la façon de tenir une carte électronique.

Manipulation d'une carte électronique :

Démontage de la carte électronique :

La majorité des cartes électroniques sont mises en place grâce à des connecteurs qui font la liaison entre la carte et le reste du système.

Elles sont ensuite maintenues en place par des vis.

La figure suivante montre une carte électronique et la façon de l'installer.

Carte électronique :

En cas de démontage :

  • on commence par défaire les vis pour libérer la carte.
  • on la tire délicatement pour la dégager.

Il arrive parfois que le problème soit causé par la présence d'oxydation sur les contacts du connecteur.

On peut alors résoudre le problème :

  • en nettoyant les contacts avec du papier sablé très fin, ou à l'aide d'un produit spécial.

Il est à noter qu'on ne doit pas trop frotter car on risque d'endommager les contacts, qui seraient en ce cas très difficiles à réparer.

Si cela ne suffit pas pour éliminer le problème, on doit remplacer la carte.

Cette dernière pourra être réparée ultérieurement, on doit la manipuler avec soin et la ranger soigneusement.

  • La meilleure façon consiste à la ranger dans sa pochette protectrice.
  • On doit cependant inscrire sur la pochette que la carte est défectueuse et qu'elle doit être réparée (figure suivante).

Identification de la carte :

Vérification après installation :

La carte est maintenant installée :

  • remettre le système en marche ;
  • vérifier si tout fonctionne selon les caractéristiques.

Une façon simple consiste à mettre le système en marche et à observer s'il fonctionne correctement.

Il est également possible, sur les ordinateurs ou sur les automates programmables, d'effectuer des tests de fonctionnement qui prouveront que le système est bien réparé.

Dans les cas extrêmes, vous devrez prendre des mesures pour vous assurer que le système répond aux exigences déterminées par le fabricant.
