Une fois le diagnostic posé, la dernière étape du dépannage consiste à appliquer le remède nécessaire pour remettre le système en état de marche.
Dans cette étude, vous étudierez les remèdes les plus fréquents, qui sont :
- le ré-enclenchement d'un dispositif de sécurité (reset) ;
- le remplacement d'un composant ;
- le branchement d'un fil ;
- le nettoyage d'un contact.
Vous apprendrez également à quelles vérifications procéder pour vous assurer du bon fonctionnement du circuit après le dépannage.
Lorsque vous avez à remplacer un composant, il importe de vous assurer que le composant de remplacement soit en bon état avant de l'installer.
On tient souvent pour acquis qu'un composant de rechange est de bonne qualité, ce qui n'est pas toujours le cas.
Le tableau de la figure suivante décrit les résultats que vous devriez obtenir lors de la vérification des principaux composants de remplacement.

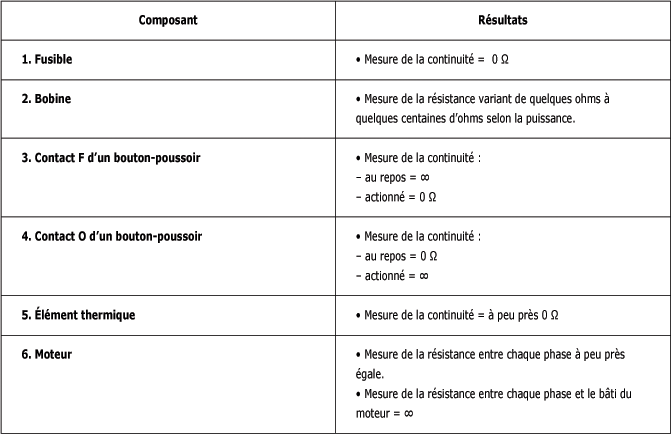

Vérification des composants de remplacement :
Le tableau de la figure ci-dessous complète le tableau de dépannage.
En effet, il ne manquait que la colonne indiquant les remèdes à apporter selon le diagnostic posé. Étudiez donc attentivement ce tableau.

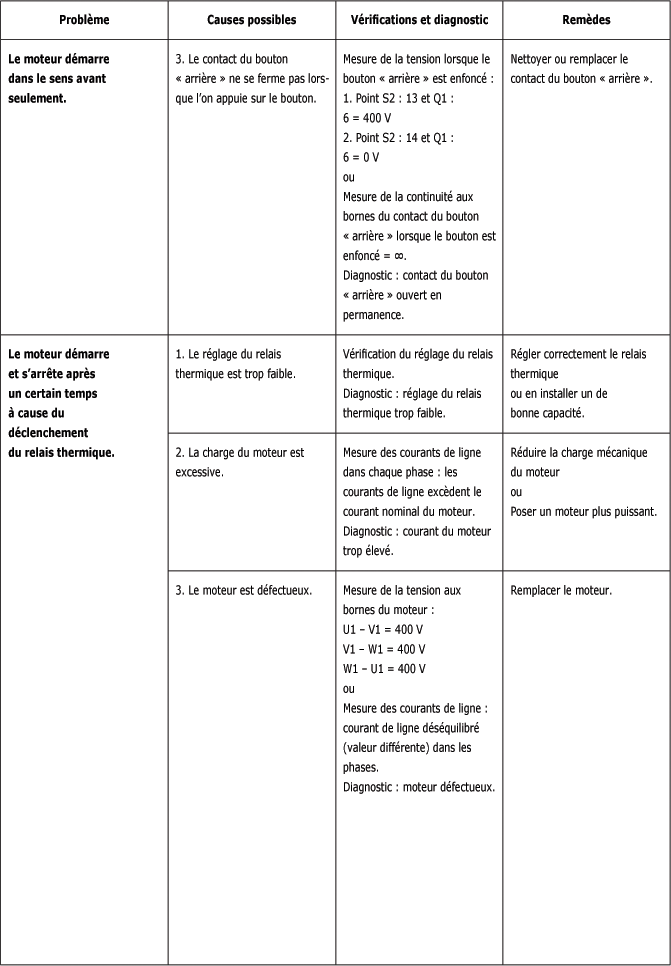

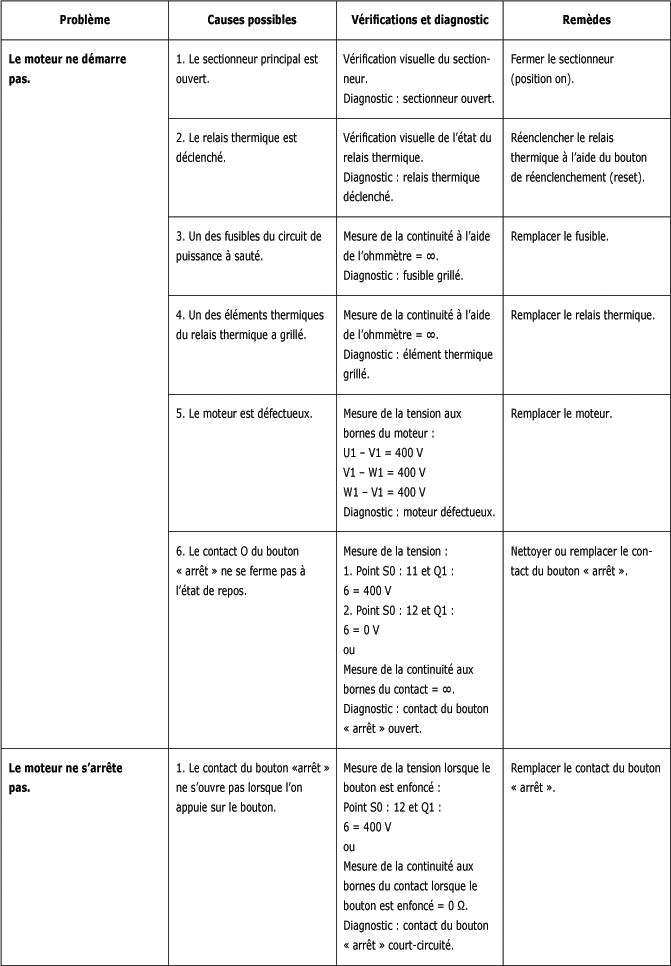

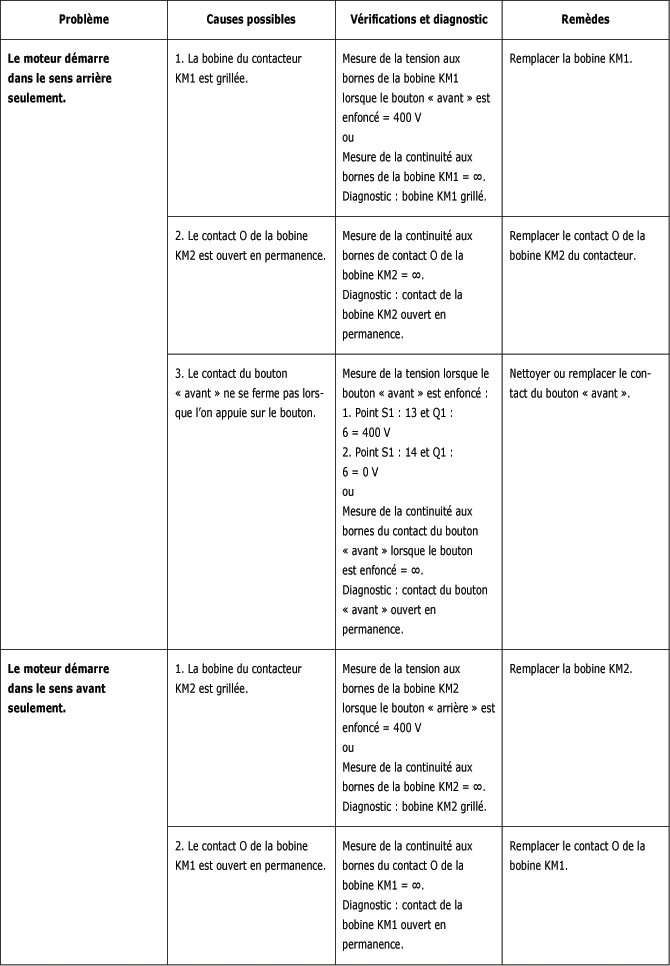

Tableau de dépannage :
Tableau de dépannage :
Tableau de dépannage :
Lorsque le remède a été apporté au circuit, il faut s'assurer que le circuit fonctionnera correctement lors de la remise en service.
Pour ce faire, on prendra soin de vérifier les points suivants :
• le fonctionnement du circuit est conforme au cycle :
- actionner le bouton avant-arrière-arrêt.
• les dispositifs de sécurité fonctionnent correctement :
- vérifier la capacité du relais thermique.
• le moteur fonctionne correctement :
- mesurer les courants de ligne. Ceux-ci doivent être sensiblement égaux et leur valeur ne doit pas excéder la valeur du courant nominal du moteur.
Aide-mémoire :
Avant que vous ne mettiez en application les connaissances nouvellement acquises, voici un petit aide-mémoire qui devrait vous guider dans votre tâche de dépannage.
AIDE-MÉMOIRE :
• Arrivez rapidement sur les lieux.
• Assurez-vous d'avoir à votre disposition outils, instruments de mesure et documentation pertinente.
• Consultez l'opérateur ou l'opératrice sur le problème de fonctionnement.
• Procédez de façon méthodique :
- déterminez les causes possibles du problème ;
- effectuez les vérifications appropriées ;
- apportez les remèdes nécessaires ;
- vérifiez le fonctionnement du circuit.
• Agissez promptement, mais sans négliger l'aspect sécurité.
Suite à cette étude, vous devriez retenir plus particulièrement les points suivants :
• La dernière étape du dépannage consiste à apporter les remèdes nécessaires, puis à remettre le système en service.
• Les remèdes les plus courants sont :
- le ré-enclenchement d'un dispositif de sécurité ;
- le remplacement d'un composant défectueux ;
- le branchement d'un fil ;
- le nettoyage d'un contact.
• Lorsque l'on remplace un composant défectueux, il importe de s'assurer que le composant de remplacement fonctionne correctement.
• Après avoir apporté le remède approprié, on doit s'assurer que le circuit fonctionne correctement avant de quitter les lieux.
• Le dépannage doit être effectué rapidement mais en toute sécurité.
