La projection orthogonale ne représente pas une pièce mécanique comme le ferait la photographie d'une machine. Elle illustre plutôt une machine ou une pièce mécanique sur toutes ses faces, avec ses dimensions, afin d'en représenter tous les détails.
Les dessins tracés en projection orthogonale font partie des principaux outils dont les mécaniciens ont besoin.
Ces projections donnent les dimensions réelles de la pièce sur toutes ses faces.
Lecture d'une projection orthogonale
Lorsque vous devez chercher des informations sur un dessin en projection orthogonale, rappelez-vous:
- qu'une surface vue de dessus ou dessous est représentée par une ligne dans les vues de face et de côté.
- qu'il en est de même pour les surfaces de face et de coté.
La figure 1.1 montre une projection orthogonale sur laquelle on peut faire une relation entre les vues afin de découvrir les dimensions des différentes formes.
Par exemple regardez la surface B :
Figure 1.1 Projection orthogonale.
A la suite d'une modification, le mécanicien doit donc,
- changer les dimensions sur un plan,
- tenir compte de la disposition des cotes dans la projection orthogonale.
- Il doit aussi rechercher, sur des dessins, les dimensions et les annotations pour réparer ou modifier des équipements ou des machines.

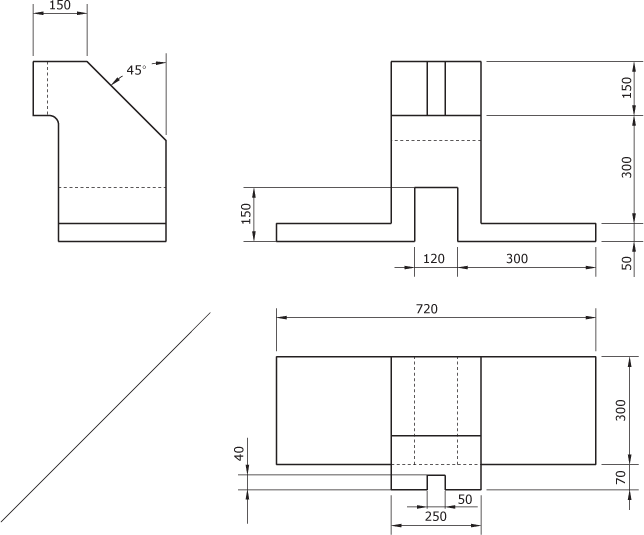

La figure 1.2 montre que, dans une projection orthogonale, les cotes et les annotations sont réparties dans les trois vues.
La recherche de ces cotes doit donc se faire entre les lignes d'une vue et leur surface correspondante dans une autre vue.
Figure 1.2 Disposition des cotes.
En résumé sur la projection orthogonaleA la suite de la lecture de cette étude, vous devriez maîtriser plus particulièrement les points suivants :
- La projection orthogonale donne les dimensions réelles de la pièce sur toutes ses faces.
- Les surfaces dans le plan et dans les vues de coté sont aussi représentées par des lignes dans les autres vues.
Ces connaissances vous permettront de trouver plus facilement les dimensions des différentes formes d'une pièce mécanique.
