Produits d'étanchéité

1. Introduction

De nos jours, on doit toujours penser santé et sécurité au travail, sans oublier la protection de l'environnement. Imaginez la quantité de fluides de toutes sortes qui est transportée par voies de canalisation et dans les systèmes de tuyauterie industrielle souvent à des températures et à des pressions très élevées.

La plupart de ces liquides pourraient être extrêmement dangereux si une fuite se produisait. Donc, lorsqu'on doit travailler sur des circuits de tuyauterie industrielle, il est important de connaître les caractéristiques du fluide qui circule dans les conduites afin de prendre les précautions qui s'imposent. Il devient alors essentiel d'attacher beaucoup d'importance, lors de l'assemblage et du montage de systèmes de tuyauterie, aux raccords filetés et bridés et de s'assurer de leur parfaite étanchéité.

Il va sans dire que les fuites peuvent occasionner de sérieux problèmes, depuis le mauvais fonctionnement du système jusqu'au bris majeur. Aujourd'hui, il existe une grande variété de produits capables de procurer une étanchéité parfaite, et ce pour tous les usages industriels. Dans cette étude, vous verrez les produits d'étanchéité utilisés dans les systèmes de tuyauterie industrielle.

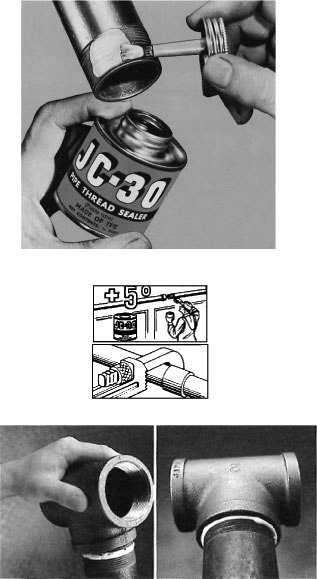

Vous avez peut-être déjà vu, à l'étude sur les tuyaux, tuyaux flexibles et tubes, que les filets sur les tuyaux et les raccords avaient une conicité de 0,62 mm par cm. Cependant, comme elle ne procure pas une étanchéité parfaite, on doit obligatoirement utiliser un produit approprié pour obtenir un joint sûr et efficace. La figure suivante montre un type de produit, le JC-30, qui peut convenir à plusieurs usages industriels.

Utilisation d'un type de produit sur un tuyau et raccord fileté :

2. Procédure d'assemblage, avec produit d'étanchéité, d'un tuyau et d'un raccord fileté

- Nettoyer les filets pour éliminer toute trace d'huile, de graisse ou de limailles métalliques ;

- Enduire, à partir du deuxième filet, le pourtour du tuyau de produit. "Ne pas remplir le premier filet" afin d'éviter que ce produit ne pénètre dans le tuyau.

- Visser le raccord en effectuant un serrage normal.

Ce type de produit protège les tuyaux et les raccords contre la rouille et la corrosion. Il est facile à appliquer, même à des températures en dessous de -15°C ; de plus, il sert aussi de lubrifiant, ce qui a pour effet de réduire le couple de serrage lors de l'assemblage.

Enfin, on peut démonter les conduites et les raccords facilement en tout temps. Plusieurs fabricants offrent un type de produit équivalent à celui qu'on vient de vous présenter et qui possède les mêmes caractéristiques.

3. Produits d'étanchéité au téflon

La pâte d'étanchéité au téflon et le ruban de téflon sont de plus en plus populaires aujourd'hui

On les utilise sur les petites et les moyennes canalisations, les conduites d'acier, de cuivre, d'aluminium, de plastique et autres. On les recommande pour la plupart des fluides comme l'eau, l'air, les produits chimiques, les fluides hydrauliques, etc.

Le ruban de téflon est le plus utilisé, surtout sur les tuyaux de petits diamètres et sur les raccords à tube. On démontre, à la figure suivante, l'utilisation du ruban de téflon sur les filets d'un tuyau.

Utilisation d'un ruban de téflon :

Vous pouvez remarquer, sur la figure ci-dessus, qu'on commence à enrouler le ruban de téflon à partir du deuxième filet seulement et dans le sens horaire, cela fait que le ruban reste tendu et se place bien entre les filets. Quant à débuter l'enroulement au deuxième filet, c'est par mesure de sécurité, c'est-à-dire pour éviter que des particules de ruban ne pénètrent à l'intérieur des conduites et aillent obstruer des composants.

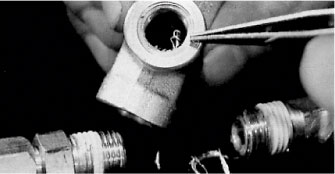

La figure ci-dessous présente une mauvaise utilisation du ruban de téflon sur les raccords.

Mauvaise utilisation du ruban de téflon :

Ce matériau résiste bien aux solvants, aux produits chimiques et à des températures pouvant atteindre 260°C. Les rubans en téflon sont offerts en différentes largeurs, de 6 à 25 mm.

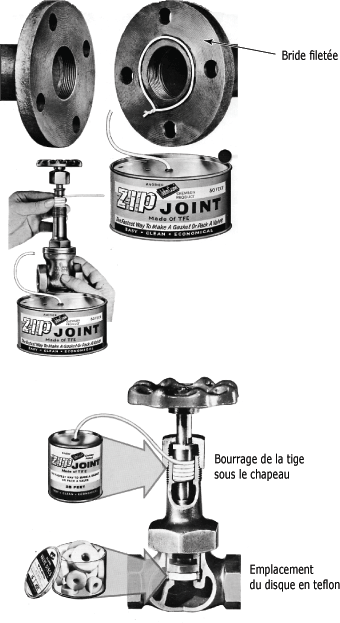

Il existe également un produit d'étanchéité en téflon rond, offert dans les diamètres de 2,4 mm, 4 mm et même 6 mm, qui est utilisé sur des raccords à brides de petite dimension ; par exemple pour des petits réservoirs, des pompes et autres équipements similaires. On utilise aussi ce produit d'étanchéité en téflon rond sur les robinets pour obtenir l'étanchéité entre le chapeau et la tige.

La figure suivante présente diverses utilisations de ce joint, couramment employé en tuyauterie.

Différentes utilisations du produit d'étanchéité en téflon rond :

4. Utilisation de produits d'étanchéité sur couvercle et brides

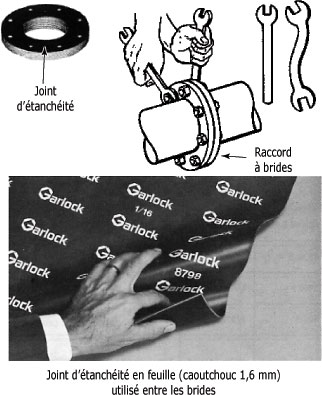

Généralement sur des joints à brides, couvercles de pompes et réducteurs de vitesses etc. on utilise des joints d'étanchéité en caoutchouc, liège etc. afin de réaliser une étanchéité parfaite tel qu'exposé à la figure suivante

Cependant, il arrive parfois qu'on doive utiliser un produit d'étanchéité de type "mastic" pour aider l'étanchéité.

Joint d'étanchéité sur raccord à brides :

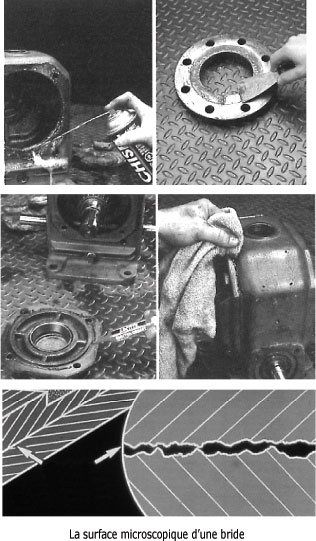

Étant donné que les surfaces des brides ont généralement un fini de surface  et parfois même , le "mastic" d'étanchéité remplit les pores des faces d'appui, un bon contact entre les brides et procure une étanchéité parfaite.

L'avantage de ce produit est qu'on peut effectuer une réparation (joint qui fuit) sur place, avec peu d'outils. On présente, à la figure suivante, un exemple d'utilisation de mastic sur brides et couvercle de réducteur.

Exemple d'utilisation de mastic sur un couvercle de réducteur de vitesses :

En résumé sur les produits d'étanchéité :

A la suite de cette étude, les points suivants devraient être plus particulièrement retenus :

La conicité des filets sur les tuyaux et raccords ne procure pas une étanchéité parfaite ; on doit obligatoirement utiliser un produit d'étanchéité approprié.

L'application du produit d'étanchéité sur le tuyau se fera à partir du deuxième filet afin d'éviter que celui-ci ne pénètre dans le tuyau.

- Les produits d'étanchéité au téflon sont de plus en plus populaires.

Le ruban de téflon est le plus utilisé, surtout sur les tuyaux de petit diamètre.

Le produit d'étanchéité au téflon résiste bien aux solvants, aux produits chimiques et à des températures pouvant atteindre 260°C.
