Problèmes de fonctionnement sur un moteur

Un moteur commandé par un poste avant-arrière-arrêt refuse de démarrer. Saviez-vous qu'il existe au moins cinq causes possibles à ce problème de fonctionnement ?

Ce qui précède démontre que l'identification de la cause d'un problème de fonctionnement représente une opération complexe, exigeant l'application d'une méthode de travail rigoureuse.

Dans cette étude, vous apprendrez quelles sont les principales causes de différents problèmes de fonctionnement des circuits de moteurs.

1. Utilisation des schémas

Les schémas développés avec les connexions se révèlent d'une grande utilité lors de l'exécution d'une tâche de dépannage.

Pour bien vous situer, vous pouvez vous reporter à la figure suivante.

Celle-ci montre le schéma d'un poste de commande marche-arrêt sur lequel apparaît en pointillés les composants situés à distance du reste de l'installation.

Circuit de moteur commandé par un poste marche-arrêt :

Comme son nom l'indique, un schéma des connexions montre les connexions entre les composants, en respectant la position physique de ceux-ci. Ce schéma permet donc de repérer rapidement l'emplacement des composants du circuit électrique.

Le schéma développé montre également les connexions entre les composants, mais dispose ces derniers de façon à offrir une plus grande clarté.

Par conséquent, le schéma développé facilite la compréhension du circuit électrique, ce qui permet de déduire le fonctionnement du système.

2. Causes possibles de problèmes de fonctionnement

Avant de commencer un dépannage, il faut supposer une ou plusieurs causes possibles au problème.

C'est à partir de ces suppositions que la personne chargée du dépannage oriente son travail et procède, le cas échéant :

- à une vérification visuelle ;

- à une vérification des dispositifs de ré-enclenchement manuels ;

- à la mesure d'un paramètre électrique ;

- etc.

Pour faciliter la compréhension des explications qui suivent, nous procéderons à partir du schéma de la figure suivante, représentant le circuit d'un moteur utilisant un poste de commande avant-arrière-arrêt que vous avez étudié à l'étude sur le démarrage des moteurs.

Dans le tableau de la figure ci-après, vous retrouvez la liste des causes possibles des principaux problèmes de fonctionnement du circuit.

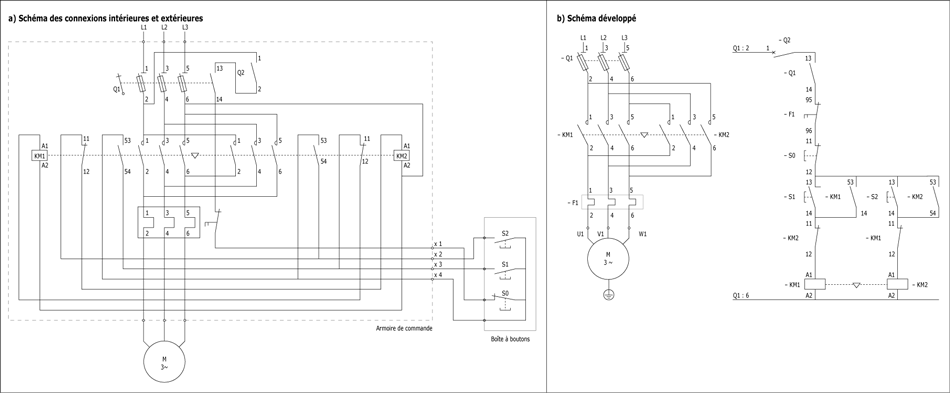

Circuit d'un moteur commandé par un poste avant-arrière-arrêt :

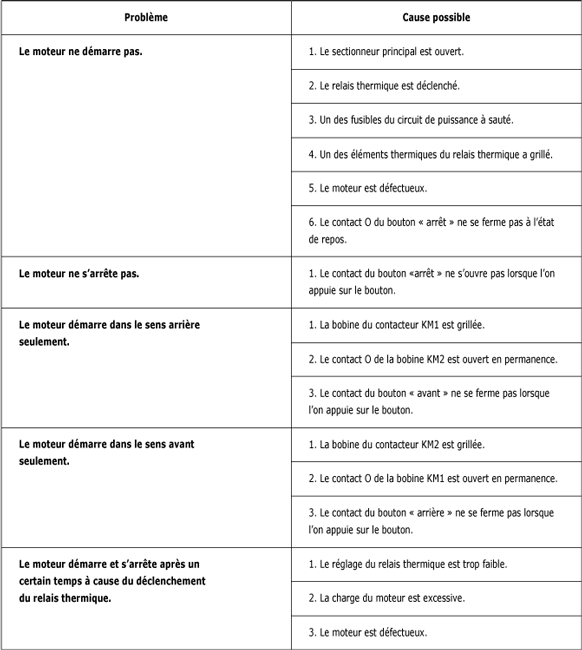

Causes possibles de problèmes de fonctionnement :


Les causes possibles d'un problème doivent être vérifiées dans l'ordre où elles risquent le plus de se produire. Nous avons donc respecté cet ordre dans le tableau de la figure ci-dessus.

3. Résumé sur les problèmes de fonctionnement

Avant de poursuivre votre apprentissage, vous devriez maîtriser plus particulièrement les points suivants :

- Les schémas développés et de connexions du circuit constituent des outils indispensables lors du dépannage.

- Il existe souvent plusieurs causes possibles à un problème de fonctionnement.

- La première étape d'une bonne technique de dépannage consiste à dresser la liste des causes possibles du problème.

- Le travail de dépannage doit être orienté en fonction des hypothèses établies.

- On doit procéder à la vérification des hypothèses dans l'ordre où elles sont le plus susceptibles de se produire.
