Problèmes de fonctionnement sur un moteur (marche-arrêt)

On vous appelle pour vous annoncer qu'un moteur commandé par un poste marche-arrêt ne démarre pas lorsqu'on appuie sur le bouton-poussoir de marche. Plusieurs circonstances peuvent causer ce problème de fonctionnement. L'opération la plus délicate et la plus complexe consiste à bien identifier ces causes.

Cette étude porte sur :

- l'utilisation des schémas des circuits ;

- les causes possibles de problèmes de fonctionnement.

Nous travaillerons sur l'exemple simple d'un moteur commandé par un poste marche-arrêt.

Dans le module intitulé "Schémas électriques", vous avez appris à distinguer et à utiliser différents types de schémas électriques ainsi qu'à décrire et à analyser le fonctionnement d'un circuit à partir de son schéma développé.

Le schéma des connexions se révèle d'une grande utilité lors d'un dépannage, car il montre les connexions entre les composants en respectant la position physique de ces derniers.

Quant au schéma développé, il montre les connexions entre les composants disposés de façon à faciliter l'analyse du fonctionnement du circuit. C'est ce type de schéma que vous utiliserez le plus souvent.

La figure suivante vous montre le schéma développé de la commande d'un moteur par poste marche-arrêt.

Schéma développé de la commande d'un moteur par poste marche-arrêt :

Lors du dépannage d'un moteur, il faut d'abord établir la liste des causes possibles du problème.

Les causes d'un mauvais fonctionnement d'un circuit de moteur peuvent être de nature soit :

• électrique ;
• soit mécanique ;
• ou les deux.

Dans cette partie, on ne citera que les causes de nature électrique.

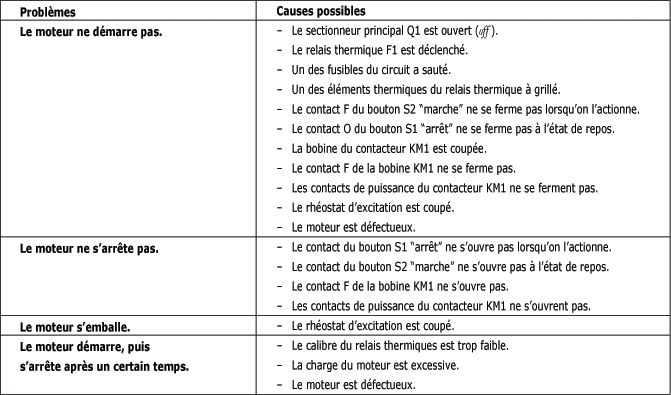

Le tableau de la figure suivante vous présente la liste des causes possibles de problèmes de fonctionnement du circuit d'un moteur commandé par poste marche-arrêt (montré à la figure ci-après).

Schéma développé de la commande d'un moteur par poste marche-arrêt :

A la suite de cette étude, vous devriez retenir plus particulièrement les points suivants :

- L'utilisation des schémas développés et des connexions est indispensable pour effectuer un dépannage efficace.

- Lorsque vient le moment de dépanner un moteur, il faut d'abord établir la liste des causes possibles de la panne.

- Il y a plusieurs causes possibles à une panne et ces causes peuvent être de nature électrique ou mécanique.
