Préparation de la tôle

Lorsqu'on fait de la conception, qu'elle soit artistique ou technique, on doit d'abord élaborer un plan de travail. Ce dernier servira de base au travail et le résultat final dépendra de l'attention portée à chacune des étapes de la production.

Lorsqu'on sait que les erreurs faites à chaque étape s'additionnent, il est important de s'assurer qu'on utilise les bonnes techniques de travail et que la précision demeure une priorité.

Cette étude vous permettra de vous familiariser avec certaines techniques utilisées en tôlerie.

Vous y verrez plus particulièrement :

  • le traçage sur les tôles
  • le découpage du développement,
  • et enfin le pliage nécessaire pour obtenir la forme désirée.
1. Découpage du développement

Une fois que le traçage des contours du développement de la pièce est terminé, on peut procéder à son découpage.

La première étape consiste à tailler la tôle de façon à former un quadrilatère entourant le développement. Il est recommandé, pour cette première étape, d'utiliser la cisaille guillotine, car elle permet d'obtenir des coupes parfaitement droites. La figure suivante donne un exemple de découpage du contour.

Découpage du contour :

Lors du découpage à la guillotine, il faut opter pour la coupe qui produira le moins de gaspillage de métal. Par exemple, si l'on revient à la figure 2.3, il serait préférable de couper la ligne A avant la ligne B, sinon on obtiendra des rebuts inutilisables, pourtant de bonne dimension. Il est également recommandé de se servir d'une pièce sacrifice pour vérifier les réglages. Cette pièce peut provenir des chutes d'un travail précédent.

La seconde et dernière étape consiste à utiliser une cisaille, manuelle ou motorisée, pour enlever le surplus de métal. Il ne faut toutefois pas oublier qu'il existe plusieurs types de cisailles manuelles, selon la forme à découper. Il faudra donc choisir l'outil de coupe approprié.

2. Pliage ou formage

Le pliage ou le formage est une étape critique de la fabrication d'une pièce. La plupart des pliages peuvent être faits à l'aide d'une plieuse ou d'une presse plieuse.

Il est par ailleurs important de planifier l'ordre suivant lequel on effectuera le pliage. En règle générale, on fait le pliage de l'extérieur de la tôle vers l'intérieur, c'est-à-dire qu'on commence par le pliage des rebords et des agrafes. Par la suite, on plie la tôle selon un ordre qui permet de conserver les parties possédant les attaches pour la fin. La figure suivante présente la séquence de pliage d'une boîte quelconque.

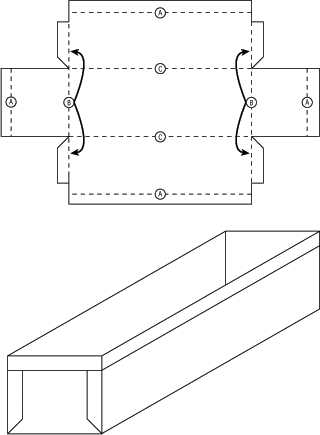

Séquence de pliage :

Le pliage se déroule de la façon suivante :

A. Pliez la tôle aux endroits identifiés par la lettre "A" Ces plis seront faits à 180° en rabattant, dans le sens opposé du traçage, la tôle sur elle-même.

B. Formez les deuxièmes plis en "B" On peut utiliser une plieuse à tablier pour faire les plis suivant un angle de 90°, et ce dans le sens du traçage.

C. Utilisez la plieuse à tablier pour former les plis en "C" Ces deux plis seront eux aussi faits à 90° dans le sens du traçage.

Note : Cette pièce sera assemblée à l'aide de rivets.

3. En résumé sur la préparation de la tôle

A la suite de la lecture de cette étude, vous devriez maîtriser plus particulièrement les points suivants :

- le traçage sur tôle se fait généralement à l'aide d'une pointe à tracer dont la pointe est très bien affûtée ;

- la tôle sur laquelle vous tracerez devra posséder au moins deux côtés bien droits et être à l'équerre ;

l'équerre simple et la règle métallique sont des instruments très pratiques pour reporter les diverses lignes sur la tôle ;

- le découpage du patron se fait à l'aide de la cisaille guillotine et des cisailles manuelles ;

- la cisaille guillotine sert généralement au dégrossissage de la pièce, tandis que les cisailles manuelles sont utilisées pour les travaux de finition ;

le découpage doit être planifié en vue d'éviter les pertes inutiles ;

le pliage, ou formage, est une étape critique de la fabrication d'une pièce ;

la plieuse et la presse-plieuse sont utilisées dans la majorité des travaux de pliage ;

la séquence de pliage doit être établie avant de commencer le travail ;

- une bande de métal sacrifice sera utilisée pour vérifier la précision des réglages.

Cette étude vous a permis d'acquérir quelques notions portant sur la préparation de la tôle.
