Plans de coupe parallèles ou décalés

1. Introduction

On emploie les expressions plan parallèle ou plan décalé pour désigner la représentation d'un plan de coupe dont les axes sont parallèles et décalés.

Donc, si vous désirez montrer des détails qui n'apparaissent pas dans un seul plan de coupe, vous pouvez utiliser plusieurs plans de coupe parallèles.

Le dessin de la vue de coupe se fait sans tenir compte du décalage des plans parallèles. Vous obtenez une image qui reproduit, en vraie grandeur, tous les détails des orifices ; comme s'ils étaient tous sur le même axe.

La figure suivante vous montre une pièce à partir de laquelle on a tracé plusieurs plans de coupe parallèles afin d'obtenir une vue de coupe de tous ses orifices sur le même plan.

Illustration d'une coupe parallèle ou décalée :



2. Coupe partielle

Lorsque vous voulez dessiner seulement une partie d'une pièce en coupe, il suffit de séparer, à l'aide d'une ligne brisée, la section que vous voulez mettre en évidence.

Il n'est pas nécessaire de dessiner un plan de coupe pour identifier une coupe partielle.

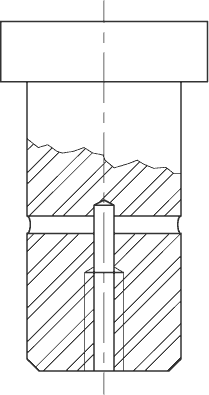

A titre d'exemple, la figure suivante vous montre la coupe partielle de l'extrémité d'un arbre.

Coupe partielle :
