Perspectives: définition

La perspective permet une représentation des objets sur une surface plane, de telle sorte que la représentation de l'objet coïncide avec la perception visuelle qu'on peut en avoir.

- Les perspectives cavalière et axonométrique représente une pièce en trois dimensions.

- La perspective cavalière représente la longueur et la hauteur en grandeur réelle.

- La perspective axonométrique ne montre aucune dimension en grandeur réelle.

 Perspective cavalière :

La perspective cavalière est une projection oblique de l'objet sur un plan parallèle à sa face principale.

Les faces parallèles au plan de projection sont en vraie grandeur, les autres faces sont déformées.

Lecture d'une perspective cavalière

Une perspective oblique montre:

la hauteur et la largeur en grandeur réelle,

Par contre la profondeur est arbitraire, vous pouvez y lire les dimensions de hauteur et de largeur en grandeur et formes réelles.

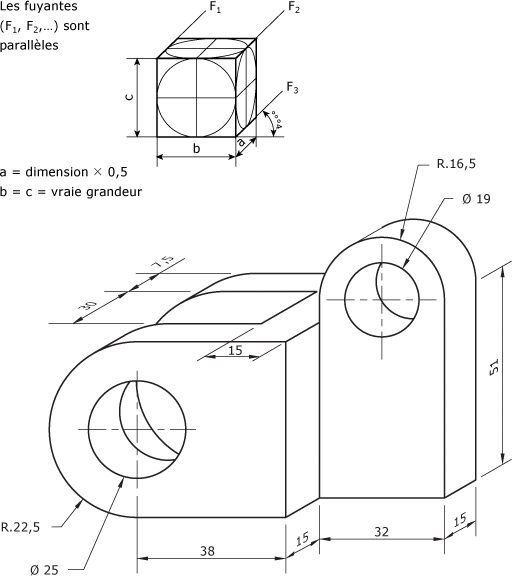

La figure ci-dessous présente une perspective oblique.

Perspective cavalière - Projection oblique :

source : Calfat

Perspective axonométrique :

La perspective axonométrique est une projection orthogonale de l'objet sur un plan oblique par rapport aux faces principales de l'objet.

La erspective axonométrique permet de représenter une pièce mécanique en trois dimensions ; elles peuvent être :

  • isométriques,
  • trimétriques,
  • dimétriques (usuelle et redressée).

Ces projections sont généralement utilisées pour représenter une conception, un assemblage ou une machine.

Elles facilitent la compréhension d'un dessin compliqué en montrant uniquement le résultat final. Les dessins en perspective axonométrique permettent en outre d'activer la discussion entre l'électromécanicien et le personnel du groupe technique en cas de modification ou de réparation d'une pièce mécanique ou d'une machine.

Il peut arriver que vous ayez à inscrire des cotes sur un croquis en perspective pour expliquer les modifications d'une pièce. Cette façon de travailler n'est cependant pas courante dans l'industrie. En usine, les mécaniciens travaillent presque toujours à partir de plans en projection orthogonale où l'on peut tracer directement les modifications à apporter.

Lecture d'une perspective axonométrique :

Sachant que la perspective ne montre aucune grandeur réelle, vous ne pouvez y lire des dimensions de hauteur et de largeur en grandeur et formes réelles.

La figure ci-dessous montre la perspective isométrique et oblique de la même pièce:

Vous pouvez remarquer que seule la forme diffère.

Perspective cavalière - Projection oblique et  Projection isométrique :

Vous avez à la figure ci-dessous une partie du plan A0-M-480367 GB R-00 sur lequel on retrouve une perspective isométrique.

Ce plan indique les étapes à effectuer lors de différentes opérations sur le caisson. Cette perspective indique également les jeux acceptables afin de garder le caisson conforme aux normes de fabrication.

Dessin n° A0-M- 480367 GB R-00 :

Source : Usine Grande-Baie - Alcan

Lorsque vous devez lire le croquis d'une pièce complexe en vue d'une discussion ou d'une modification, il est préférable de travailler sur une projection oblique, car elle donne une image plus réelle de la pièce et il est plus facile d'y repérer des dimensions.
