Outils de montage en électronique (2)

Il serait bon, à cette étape-ci, d'établir la différence entre le brasage et l'étamage.

  • Le brasage est l'action de joindre deux pièces à l'aide d'un alliage ou d'un métal fusible.
  • L'étamage est l'action de recouvrir une pièce d'une couche d'étain pour la préserver de l'oxydation.

Le brasage est donc l'équivalent de la soudure tandis que l'étamage est une protection pour la pièce métallique.

1. Pinces d'électricien

Comme vous le savez, il importe d'utiliser les bons outils lorsqu'on travaille au montage des circuits électroniques.

Il existe une grande variété de pinces, mais seul un petit nombre est utile en électronique.

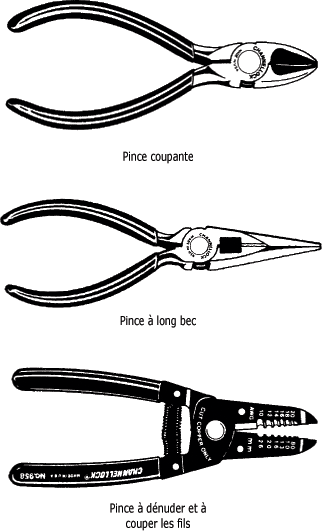

La figure suivante présente quelques-uns des types de pinces les plus courantes.

Pinces d'électricien :

Les pinces coupantes servent à couper :

  • les fils conducteurs ;
  • les parties trop longues des pattes des composants qui ont été montés sur un circuit imprimé.

Utilisation des pinces coupantes :

Les pinces à long bec possèdent des mâchoires effilées qui assurent une prise ferme pour les travaux dans des espaces restreints.

Ce type de pinces convient parfaitement pour plier les pattes des composants ou tenir les petits composants électroniques lors du soudage. Cela évite au travailleur d'avoir les doigts trop près de la pointe du fer à souder.

Certains modèles de pinces à long bec possèdent des mâchoires à 90° et fréquemment, une partie tranchante permet de couper de petits fils.

Ces pinces sont conçues non pas pour des travaux de force, mais bien pour des travaux plus délicats.

Plusieurs types de pinces à dénuder les fils existent.

Celle que l'on peut voir à la figure 3.13 possède des trous gradués suivant le diamètre du fil. Certains autres types de pinces à dénuder sont cependant beaucoup plus simples.

Toutefois, le point commun de la manipulation de ces pinces est que l'on doit porter une attention particulière pour éviter de couper le fil en voulant le dénuder.

Pinces à sertir :

On trouve sur le marché d'autres types de pinces propres à l'électricité.

Prenez par exemple, les pinces à sertir, qui servent à serrer ou écraser la partie de la cosse en contact avec le fil, ou les pinces à usages multiples, qui sont une combinaison des pinces coupantes, à sertir et à dénuder.

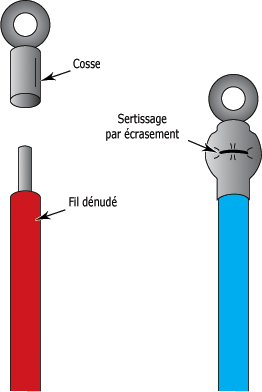

La figure suivante montre le sertissage d'une cosse.

Sertissage d'une cosse :



2. Tournevis

Il peut paraître superflu de parler des tournevis puisque tout le monde sait comment utiliser un tournevis.

En électronique toutefois, le tournevis de précision est très pratique pour effectuer l'ajustement final :

  • des petits potentiomètres ;
  • résistances variables.

Pour installer :

  • des cartes électroniques ;
  • des câbles de communication dans des systèmes informatisés comme les ordinateurs et les automates programmables.

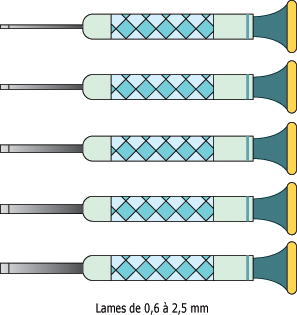

La figure suivante montre un jeu de tournevis de précision.

Tournevis de précision :

Il est à noter que lorsqu'on ajuste des systèmes de hautes fréquences (téléviseur, radio), il est recommandé d'utiliser un tournevis en plastique pour éviter les courants d'induction dus au métal.

3. Résumé sur les outils de montage

A la suite de cette étude, vous devriez maîtriser plus particulièrement les points suivants :

- Le fer à souder est utilisé pour le brasage des composants électroniques.

- Le fer est constitué de quatre parties principales : la pointe, l'élément chauffant, la poignée et le cordon d'alimentation.

- La pointe peut avoir différentes formes et est généralement fabriquée en cuivre.

- La pointe doit être exempte de toute corrosion ou piquage pour donner une bonne soudure.

- Le brasage des composants électroniques nécessite une puissance d'environ 50 W.

- L'alliage employé pour le brasage des composants électroniques est constitué d'environ 60 % d'étain et de 40 % de plomb.

- Le flux ou fondant est une pâte servant à nettoyer les surfaces à braser.

- Le fer doit être tenu par la poignée et on ne doit jamais toucher à sa pointe lorsqu'il fonctionne.

- Le fer à souder est aussi utilisé pour effectuer de l'étamage, c'est-à-dire pour recouvrir une pièce d'une couche d'étain.

- Les pinces coupantes servent à couper des fils conducteurs ou des pattes de composants.

- Les pinces à long bec conviennent pour tenir les petits composants lors du soudage, ou pour plier les pattes des composants.

- Les pinces à dénuder servent à enlever la gaine isolante des fils électriques.

- Les tournevis de précision servent à l'ajustement final des composants comme les petits potentiomètres.
