Organes de transmission

Les organes de transmission ont pour fonction de transmettre un mouvement entre deux ensembles mécaniques.

Pour leur fabrication, on les montre sur des plans de détail en projection orthogonale alors que pour leur entretien et leur réparation, on les représente sur des dessins d'ensemble en coupe ou en vue explosée.

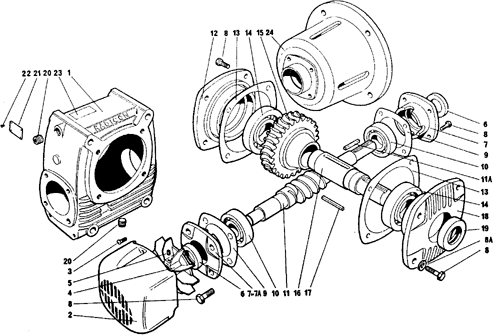

La figure suivante montre un ensemble mécanique en vue explosée.

Vous pouvez y reconnaître certains organes de transmission tels des roulements (10,14), un engrenage (15) et un arbre à vis sans fin (11).

Vue éclatée d'un réducteur de vitesse :

Source : Fag

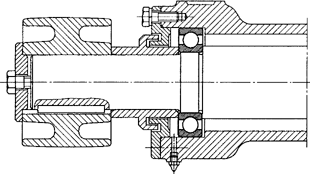

La figure suivante, présente une vue en coupe sur laquelle vous pouvez facilement identifier des organes de transmission comme un roulement à billes et une poulie pour courroie plate.

Vue en coupe d'un ensemble mécanique :

Source : Fag

En résumé sur les organes de transmission :

Après avoir parcouru cette étude, vous devriez avoir retenu les points suivants :

- Les organes de transmission comprennent :

  • les engrenages,
  • les accouplements,
  • les chaînes et roues dentées,
  • les poulies et les courroies,
  • les roulements qui sont très souvent utilisés dans les équipements.

- Les organes de transmission sont généralement représentés par une vue en coupe sur un dessin.

- Pour de petites machines, les concepteurs présentent l'ensemble des organes de transmission en vue éclatée.

Vous venez de faire l'étude de l'étude traitant des organes de transmission.
