Notices en électronique

Lorsque vous achetez une chaîne stéréo de bonne qualité, vous retrouvez, à l'intérieur de la boîte, un manuel explicatif portant sur son contenu, qu'il s'agisse d'un amplificateur, d'un lecteur à cassettes ou encore d'un lecteur de disques compacts.

Ce manuel vous informe:

  • A l'aide de diagrammes, sur la façon de brancher les différents éléments au reste de la chaîne stéréo.
  • Sur l'utilisation de la chaîne.
  • sur la façon d'effectuer un bon entretien de votre appareil;
  • sur la liste et la description des pièces, souvent accompagnée d'un schéma en vue de permettre à l'individu de remplacer une pièce par une autre identique.

Lorsqu'on réussit à réunir tous ces éléments à l'intérieur d'un même document, on obtient alors ce qu'on peut appeler une notice d'utilisation.

Dans cette étude, vous verrez:

  • ce qu'est une notice d'utilisation,
  • son contenu;
  • son utilisation.

Vous aborderez plus particulièrement le branchement, l'utilisation, l'entretien et la liste des composants.

Section "branchement" :

La section traitant du branchement est celle que l'utilisateur utilisera pour effectuer efficacement toutes ses connexions.

On retrouvera à cet effet :

  • un schéma ;
  • des textes décrivant les points les plus importants à respecter lors du montage, qu'il s'agisse de la protection individuelle ou de l'équipement.

Section "utilisation" :

La section "utilisation" du devis contient tous les renseignements inhérents à la mise en marche et au fonctionnement du système.

Si on prend l'exemple d'un appareil de mesure comme un multimètre, on retrouvera des informations sur les divers types de mesure et sur la façon de les prendre.

On y retrouve également la façon de lire correctement les valeurs mesurées, incluant le choix des échelles et la calibration de l'instrument.

Il est donc important de lire et de comprendre toutes les instructions ayant trait à l'utilisation avant de se servir d'un appareil quelconque.

Section "entretien" :

On pourrait dire que la section "entretien" d'une notice s'adresse à deux catégories d'utilisateurs :

- celui qui assure le fonctionnement du système pourra retrouver divers renseignements de base nécessaires en cas de pannes mineures, tel un fusible fondu,

- celui qui effectue l'entretien général pourra, pour sa part, aller chercher différentes informations ayant trait à l'entretien préventif de l'équipement et aux problèmes majeurs.

Il arrive fréquemment que cette section soit divisée en deux parties.

- La première, sous forme de grille, présente la fréquence du remplacement des pièces (prévention) et les points d'entretien,

- la seconde, sous forme de tableau, traite de la recherche des problèmes et des solutions à apporter.

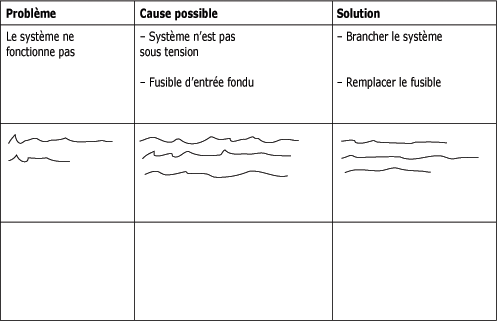

La figure suivante présente un exemple de section "entretien".

Entretien et recherche de problèmes :

Section "liste des pièces ou nomenclature" :

La dernière partie, mais non la moindre, d'une notice est constituée de la liste des pièces. Ainsi, grâce au schéma du système, on peut repérer facilement les numéros de modèle ou les numéros de série des diverses pièces que l'on a à remplacer.

La figure suivante présente une nomenclature que l'on peut trouver à l'intérieur d'une notice d'utilisation.

Nomenclature :



Section "branchement" d'une notice électronique :

La section traitant du branchement est celle que l'utilisateur utilisera pour effectuer efficacement toutes ses connexions. On retrouvera à cet effet un schéma.

On pourra également bénéficier de textes décrivant les points les plus importants à respecter lors du montage, qu'il s'agisse de la protection individuelle ou de l'équipement.

Section "utilisation" d'une notice électronique

La section "utilisation" du devis contient tous les renseignements inhérents à la mise en marche et au fonctionnement du système.

Si on prend l'exemple d'un appareil de mesure comme un multimètre, on retrouvera des informations sur les divers types de mesure et sur la façon de les prendre. On y retrouve également la façon de lire correctement les valeurs mesurées, incluant le choix des échelles et la calibration de l'instrument.

Il est donc important de lire et de comprendre toutes les instructions ayant trait à l'utilisation avant de se servir d'un appareil quelconque.

Section "entretien" d'une notice électronique :

On pourrait dire que la section "entretien" d'une notice s'adresse à deux catégories d'utilisateurs :

- celui qui assure le fonctionnement du système pourra retrouver divers renseignements de base nécessaires en cas de pannes mineures, tel un fusible fondu,

- celui qui effectue l'entretien général pourra, pour sa part, aller chercher différentes informations ayant trait à l'entretien préventif de l'équipement et aux problèmes majeurs.

Il arrive fréquemment que cette section soit divisée en deux parties.

- La première, sous forme de grille, présente la fréquence du remplacement des pièces (prévention) et les points d'entretien,

- la seconde, sous forme de tableau, traite de la recherche des problèmes et des solutions à apporter.
