Montages de circuits hydrauliques

Cette étude comporte sept situations pratiques pour lesquelles vous devez élaborer et réaliser des circuits hydrauliques.

Chacune d'entre elles sera précédée par une démonstration effectuée par votre enseignant ou formateur.

Ces démonstrations portent sur :

- les contrôles de vitesse,

- les circuits  de séquence simple, les circuits à pression réduite,

- les circuits de décharge,

- les circuits d'équilibrage,

- les circuits en régénération,

- les circuits avec accumulateurs.

Contrôle de vitesse :

 Démonstration 4.1 sur le montage d'un circuit de contrôle de débit et utilisation d'un débitmètre

Durée : 45 minutes.

But : Montrer comment monter un circuit de contrôle de débit et comment mesurer ce débit avec un débitmètre.

Matériel requis

- unité de puissance (1) ;

- contrôle de débit simple avec clapet (1) ;

- vérin à double effet (1) ;

- distributeur 4V - 3P (1) ;

- débitmètre (1) ;

- chronomètre (1).

Mise en situation

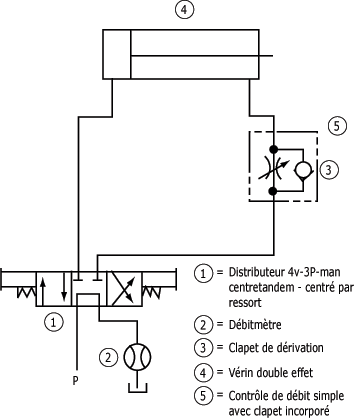

Après avoir exécuté le montage de la figure ci-dessous, on vous expliquera les points suivants relatifs au montage :

- la position du débitmètre dans la ligne de retour ;

- la raison pour laquelle on a placé un clapet dans la soupape n° 5 ;

- la position du contrôle de débit en contrôle par la sortie (meter-out) ;

- les deux autres méthodes de contrôle du débit : le contrôle par la rentrée (meter-in) et le contrôle par soustraction (bleed-off).

Contrôle de vitesse :

Consignes :

Durant la démonstration, prenez note des principaux éléments d'information et faites préciser, au besoin, des points qui vous apparaissent obscurs. N'hésitez donc pas à poser des questions.

Observations consignées :

Utilisez l'espace qui suit pour noter vos observations :

En résumé sur les montages de circuits :

A la suite de cette étude vous devriez être en mesure de retenir plus particulièrement les points suivants :

- Il existe trois méthodes pour contrôler la vitesse d'un débit :

  • par la sortie (meter-out);
  • par la rentrée (meter-in);
  • par soustraction.

Un circuit de séquence permet d'ouvrir un circuit secondaire. Il est possible de réaliser un circuit de réduction de pression doté d'un circuit secondaire de pression réduite.

- Dans un circuit de décharge, il est possible de prévoir les comportements des vérins et de connaître les causes de ces comportements.

- Les lectures des manomètres dans un circuit d'équilibrage par pilotage direct permettent de présumer du comportement de la charge quand le clapet reste ouvert dans les deux sens de circulation du fluide.

L'installation d'un circuit de décharge avec accumulateur peut augmenter la performance d'une pompe. On peut aussi utiliser un circuit de décharge automatique afin de régulariser le débit d'une pompe. En cas de panne électrique, l'accumulateur pourra alors se dépressuriser automatiquement.
