Mise en marche, arrêt du poste et amorçage de l'arc

Une fois que les composantes du poste ont été inspectées et assemblées, le poste est prêt à être utilisé.

Pour ce faire, il faut :

  • régler les paramètres,
  • amorcer l'arc.

Au cours de cette étude, vous aurez :

  1. à mettre en marche le poste,
  2. à régler les paramètres de soudage,
  3. à amorcer l'arc.
1. Mise en marche et réglage du poste

Les composantes du poste de soudage à l'arc sous protection gazeuse avec électrode fusible peuvent varier d'un fabricant à l'autre.

Il en va de même pour leur installation et leur réglage.

L'assemblage des composantes et le réglage des paramètres du poste sont expliqués en détail dans le guide d'installation et d'utilisation qui accompagne le matériel ;

vous n'avez qu'à suivre les instructions du fabricant.

De ce fait, la procédure présentée ci-après est donnée à titre indicatif.


Avant de régler et de mettre en marche le poste, il est impératif de vérifier les composantes du poste afin de détecter les pièces endommagées. Toute pièce endommagée doit être remplacée ou réparée.

Le réglage des paramètres du poste se fait en plusieurs étapes.

1. S'assurer que le disjoncteur différentiel est en position "marche". Avant, assurez-vous que l'interrupteur de la machine est en position "arrêt".

2. Placez l'interrupteur de la machine en position "marche".

3. A l'aide d'un bouton sélecteur, réglez la vitesse du fil-électrode pour qu'elle soit égale à zéro.

Voyez à la figure suivante le bouton de réglage de la vitesse du fil-électrode.

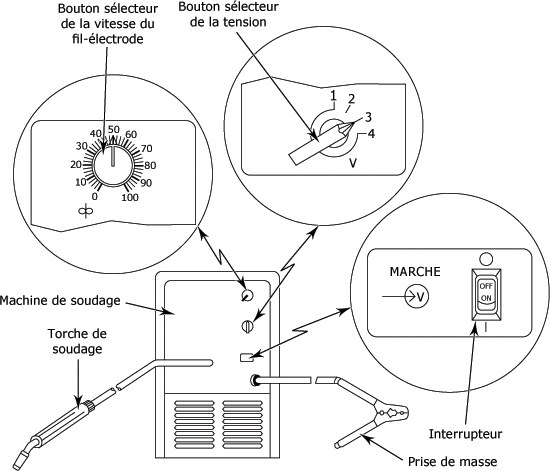

Tableau de commande :

4. Ouvrez le robinet de la bouteille de gaz.

5. Tournez la vis de réglage du débitmètre. En tournant la vis de réglage, vous remarquez que la bille à l'intérieur du tube gradué du débitmètre se déplace. Plus la bille remonte dans le tube, plus le débit de gaz est important et vice-versa. Les chiffres vis-à-vis du centre de la bille indiquent le débit du gaz en litres par minute, comme à la figure suivante.

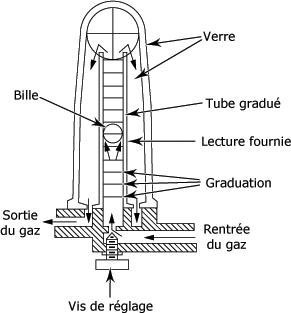

Lecture du débit :

Pour régler le débit du gaz, appuyez sur l'interrupteur de la torche, tout en tournant la vis du réglage du débitmètre jusqu'à ce que le débit de gaz désiré soit indiqué sur le tube gradué. Ensuite, relâchez l'interrupteur de la torche. Le réglage à zéro de la vitesse du fil-électrode empêche le déroulement inutile de ce dernier lors de cette opération.

6. Ajustez la tension à l'aide d'un bouton sélecteur, comme celui de la figure 2.10. En réglant la tension, vous effectuez un premier réglage de la vitesse du fil-électrode. Contrairement au poste de soudage avec électrodes enrobées, c'est la tension que l'on ajuste sur le poste semi-automatique, tandis que l'intensité du courant de soudage s'ajuste automatiquement en fonction de la vitesse d'alimentation du fil-électrode et de son diamètre.

7. Réglez la vitesse du fil-électrode à l'aide d'un bouton sélecteur, comme celui de la figure 2.10. En effectuant le réglage de la vitesse d'alimentation du fil-électrode, on règle le courant de soudage. Plus la vitesse du fil-électrode augmente, plus l'intensité du courant augmente.


Il se peut que le réglage des paramètres que vous venez d'effectuer ne donne pas les résultats escomptés même si votre réglage est basé sur le guide des paramètres du fabricant. Dans ce cas, vous n'avez qu'à régler à nouveau les paramètres en exécutant deux ou trois cordons de soudure.

2. Amorçage de l'arc

Une fois que le réglage du poste est effectué, le poste de soudage est prêt à être utilisé.

Pour amorcer l'arc, procédez comme suit.

1. Fixez la prise de masse à la table de soudage ou à la pièce à souder.

2. Présentez la torche au-dessus de la pièce à souder pour que le bout du fil-électrode soit à 25 mm de la pièce à souder et pour qu'il forme un angle de 5 à 15° avec la verticale.

3. Abaissez votre masque. Utilisez des verres teintés n° 12 ou 14.

4. Appuyez sur l'interrupteur de la torche. Le bout du fil-électrode se déplace et heurte la pièce à souder en faisant jaillir un arc électrique.

5. Une fois que l'arc est amorcé, attendez la formation d'un bain de fusion avant de déplacer la torche de droite à gauche.

Pour désamorcer l'arc, il suffit de lâcher l'interrupteur de la torche.


Ne regardez jamais par le trou de la buse de la torche pour voir si le fil-électrode s'en vient. En sortant, le fil-électrode peut causer des blessures graves à vos yeux.

3. Arrêt du poste

Pour arrêter le poste, il suffit de suivre les étapes suivantes.

1. Fermez le robinet de la bouteille du gaz.

2. Tournez le bouton sélecteur de la vitesse d'alimentation du fil-électrode pour que la vitesse du fil-électrode soit réglée à zéro.

3. Appuyez sur l'interrupteur de la torche pour faire évacuer le gaz resté dans le tuyau de gaz.

4. Fermez la vis de réglage du débitmètre.

5. Mettez l'interrupteur de la machine de soudage en position "arrêt".

6. Enroulez les câbles, puis accrochez-les aux crochets.

En résumé sur une mise en marche, un arrêt du poste et un amorçage de l'arc :

Au cours de cette étude, vous avez réalisé la mise en marche, l'arrêt du poste et l'amorçage de l'arc.

Vous savez maintenant que la mise en marche du poste doit être faite en suivant une procédure particulière et en prenant certaines précautions.

Voici les points que vous devriez plus particulièrement retenir :

- Avant de mettre le poste de soudage en marche, il est impératif de vérifier ses composantes afin de détecter les pièces endommagées.

  • Toute pièce endommagée doit être remplacée ou réparée.

- La position de la bille dans le tube gradué du débitmètre nous donne la lecture du débit du gaz protecteur.

- Le réglage de la vitesse d'alimentation du fil-électrode est aussi le réglage de l'intensité du courant.

  • Plus la vitesse d'alimentation du fil-électrode augmente, plus l'intensité du courant de soudage augmente.
