Localisation des composants défectueux (2)

1. Détection des circuits ouverts

Un circuit ouvert, comme son nom l'indique, signifie qu'il y a rupture dans la continuité du circuit ou dans une de ses branches.

Ce phénomène peut être causé par un fusible grillé, un disjoncteur ouvert ou encore un fil coupé ou débranché (figure suivante).

Exemples de circuits ouverts :

Les particularités d'un circuit ouvert sont :

- la tension aux bornes est maximale ;

- la résistance électrique tend vers l'infini ().

Il est donc possible de découvrir la source du problème en tentant de localiser les circuits ouverts à l'aide d'un voltmètre ou d'un ohmmètre.

La figure suivante donne un exemple de détection d'un circuit ouvert.

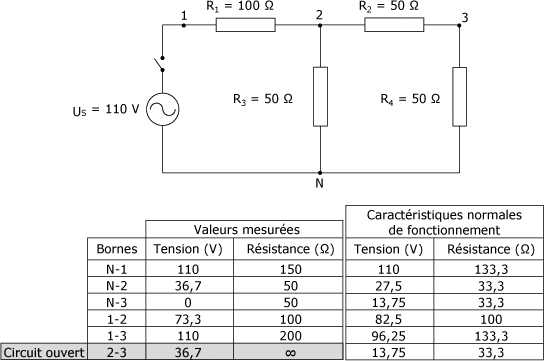

Détection d'un circuit ouvert :

La prise de mesure permet de découvrir que le circuit ouvert se situe aux bornes 2 et 3.

Rappel :
Les mesures des résistances doivent se faire lorsque le circuit n'est pas sous tension, cela afin d'éviter d'endommager l'appareil de mesure.


Les contacts d'un relais, si on mesure entre leurs bornes, donneront un signal identique  à celui d'un court-circuit ou d'un circuit ouvert. Dans ce cas, il importe de vérifier l'état du contact. Un contact qui devrait être fermé réagit-il comme un circuit ouvert ou le contraire ? Voilà une autre raison de bien connaître le système et de travailler avec les plans et les schémas.

2. Autres types de détection

Il arrive parfois que le problème ne provienne ni de la source, ni d'un court-circuit, ni d'un circuit ouvert.

Dans ce cas, les recherches seront plutôt ardues, car on doit très bien connaître les caractéristiques du circuit et de ses composants.

Le mauvais fonctionnement des bobines ou une défectuosité des résistances sont des exemples concrets de problèmes relativement plus difficiles à détecter.

La figure suivante présente un exemple de mauvais fonctionnement d'un transformateur.

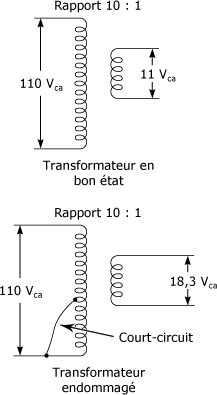

Mauvais fonctionnement d'un transformateur :

On peut observer qu'une partie seulement de l'enroulement primaire du transformateur est court-circuitée.

Cela a pour effet de modifier le rapport de transformation et, par le fait même, d'entraîner un mauvais fonctionnement du système.

Si le même phénomène se produisait avec la bobine d'un relais, celle-ci ne pourrait créer un champ magnétique suffisamment fort pour faire déplacer les contacts du relais (figure 7.18).

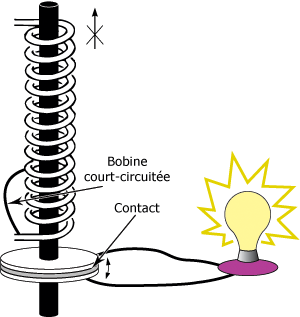

Relais défectueux :

Il s'agit ici d'une lumière qui ne peut être éteinte, mais ce pourrait très bien être un moteur qu'il serait impossible d'arrêter sans couper l'alimentation à la source.

Tous les problèmes que nous venons de voir nécessitent une attention toute particulière et une bonne connaissance des divers composants électriques.

Voilà pourquoi il est essentiel, en tant qu'intervenant sur les systèmes électriques, de bien connaître les caractéristiques et le fonctionnement des diverses parties d'un système électrique.

3. Méthodes de recherche d'un composant défectueux

Le premier point auquel on doit songer avant d'effectuer un dépannage sur un système qu'il soit électrique, mécanique, pneumatique ou hydraulique, est LA SÉCURITÉ.

En effet, on ne doit jamais commencer le travail sans avoir, au préalable, bien observer le système afin de voir si une intervention pouvait être faite en toute sécurité.

Si ce n'est pas le cas, on doit faire en sorte que l'environnement où l'on a à intervenir soit sécuritaire pour tous.

Procédure de vérification :

Lorsque vous désirez effectuer un dépannage de qualité, il est bon de respecter une procédure qui vous empêche de tourner en rond. Vous avez déjà vu, et ce en détail, les diverses étapes.

Il ne reste plus qu'à les inter-relier pour en faire un tout. Ce sont :

la lecture des schémas, plans et notices ;

l'observation du système en marche ;

la sécurité ;

la vérification visuelle ;

la recherche des courts-circuits et des circuits ouverts ;

la vérification des divers composants.

Il ne faut pas oublier non plus qu'avant de procéder à un dépannage, on doit consulter divers documents, tels schémas, plans et notices, et posséder une bonne description du système en parfait état de marche.

La figure suivante présente les étapes à suivre pour réaliser un dépannage efficace.

Étapes d'un bon dépannage :

Comme le dépannage demande beaucoup d'attention, n'hésitez pas à prendre des notes sur ce qui fonctionne correctement et sur ce qui a été vérifié. Cela afin de faciliter la communication entre vous et une autre personne qui, éventuellement, vous assistera, ou encore pour vous éviter de répéter deux ou trois fois les mêmes opérations.

La meilleure façon de procéder consiste à faire une fiche de vérification.


N'oubliez jamais qu'il est préférable de débuter par la recherche de problèmes simples. Un fusible grillé beaucoup plus fréquent qu'un moteur défectueux.

4. Résumé sur la localisation des composants défectueux

A la suite de la lecture de cette étude, vous devriez maîtriser plus particulièrement les points suivants :

• une inspection visuelle est nécessaire avant de procéder à des mesures ;

• la recherche des problèmes simples est la première étape avant de s'attaquer aux gros problèmes ;

• les appareils de mesure comme l'ohmmètre et le voltmètre sont très efficaces pour découvrir des courts-circuits et des circuits ouverts ;

• les caractéristiques électriques d'un court-circuit sont :

- une tension à ses bornes nulle ;

- une résistance du court-circuit nulle ;

• les caractéristiques électriques d'un circuit ouvert sont :

- une tension à ses bornes maximale ;

- une résistance du circuit ouvert s'approchant de l'infini ;

• la vérification des alimentations permet de résoudre beaucoup de problèmes ;

 l'utilisation des plans et des notices permet de comparer les valeurs de tension et de résistance obtenues à celles du système en bon état.

Cette étude vous a permis d'apprendre quelques-unes des méthodes utilisées pour la recherche des composants défectueux.
