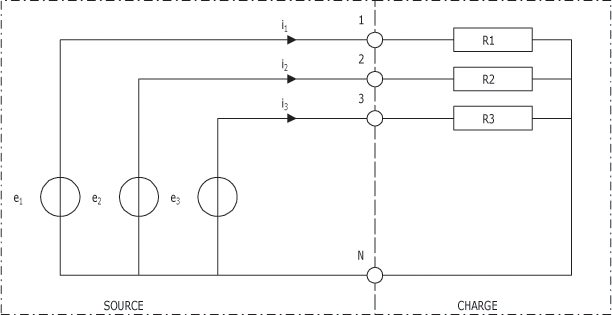

Le transport de l'énergie électrique depuis les lieux de production (source) jusqu'aux lieux de distribution (charge) se fait à travers trois fils, pourtant EDF nous délivre sur les lieux d'utilisation un système de tensions triphasées à travers quatre bornes.

Système triphasé :

Trois bornes 1, 2, 3, correspondant aux trois fils de transport et sont appelées "phases" ou "lignes"

- Une borne N appelée "neutre" permet d'assurer une tension constante aux récepteurs dans les installations non équilibrées (cas général).

1. Tensions triphasées équilibrées

Ce sont surtout les installations industrielles qui sont alimentées par du courant alternatif triphasé. Un circuit triphasé reçoit trois tensions sinusoïdales de même fréquence et déphasées de 120° les unes par rapport aux autres. Le système triphasé est dit équilibré lorsqu'il est formé de trois grandeurs ayant la même valeur efficace (ou la même amplitude).

Dans un tel système l'expression des tensions est la suivante :

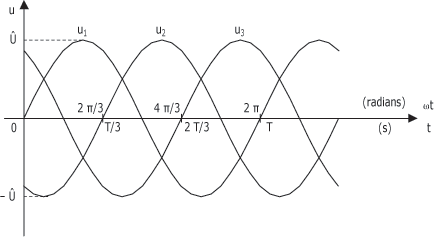

La figure suivante montre les trois tensions u1, u2 et u3 d'un système triphasé équilibré.



2. Tensions simples

Les tensions simples sont les tensions v1, v2 et v3 que l'on peut mesurer entre le neutre (borne N) et chacune des trois phases (bornes 1, 2 ou 3). Les trois tensions mesurées sont égales et valent 230 V de valeur efficace en ce qui concerne la distribution EDF domestique. La figure suivante représente les trois tensions simples du réseau EDF.

Ces trois tensions sont sinusoïdales, de même valeur efficace, donc de même valeur maximale ; elles ont même fréquence, donc même période et sont décalées l'une par rapport à l'autre d'un tiers de période soit 120° ou encore 2π/3.

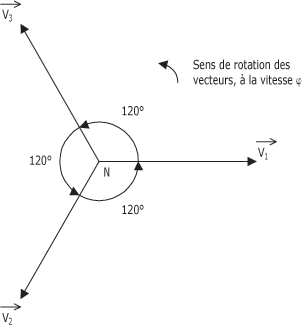

Elles peuvent être représentées par un diagramme de Fresnel :

Vous pouvez remarquer que le neutre, qui est l'origine des trois tensions v1, v2 et v3 est le point origine des trois vecteurs ,  et . Ce système est dit direct car les vecteurs passent par l'origine dans l'ordre 1 puis 2 puis 3.

3. Tensions composées

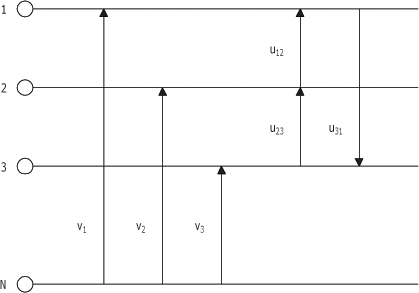

Les tensions composées sont les tensions u12, u23 et u31 que l'on peut mesurer entre phases (respectivement entre les bornes 1 et 2, entre les bornes 2 et 3 et entre les bornes 3 et 1). Les trois tensions mesurées sont égales et valent 400 V en valeur efficace.

La figure 6.5 représente les trois tensions composées ajoutées aux trois tensions simples du réseau EDF. Ces trois tensions sont sinusoïdales, de même valeur maximale ; elles ont même fréquence, donc même période et sont décalées l'une par rapport à l'autre d'un tiers de période soit 120° ou encore 2π/3.

Vous observerez sur la figure 6.5 que la tension u12 = v1 - v2 ; l'indice 12 indiquant que c'est la différence entre les potentiels v1 et v2 soit v1 - v2. Il en est de même pour u23 = v2 - v3 et u31 = v3 - v1.

Attention à l'ordre des indices correspondant à l'ordre des phases soit 1, 2 et 3 pour un système direct.

Remarque : la tension u21 et l'inverse de u12 soit u21 = v2 - v1.

Tensions composées du réseau EDF :



 Dans un système triphasé, les tensions simples sont notées V, les tensions composées sont notées U.


En France le secteur est dit "50 Hz, 230/400 V". Cela correspond à une tension simple V de 230 V (ou 220 V) et une tension composée U de 400 V (ou 380 V).

Les relations précédentes se traduisent sur la représentation de Fresnel par :

Construisons ensemble le vecteur  :

On a :  que l'on peut écrire :

On peut donc tracer  puis en faire la somme avec :  pour obtenir.

Construction de U12 :

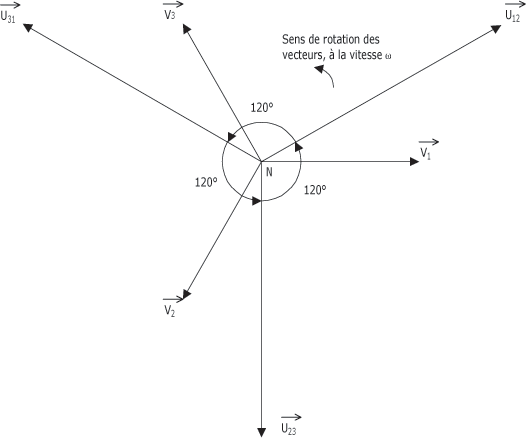

En procédant de façon analogue pour les autres vecteurs, nous obtenons le diagramme de Fresnel des tensions composées :

Les déphasages entre u12 et v1, u23 et v2, u31 et v3 sont égaux : Les tensions composées sont en avance de 30° soit Pi/6 rad sur les tensions simples.

4. Relation entre U et V

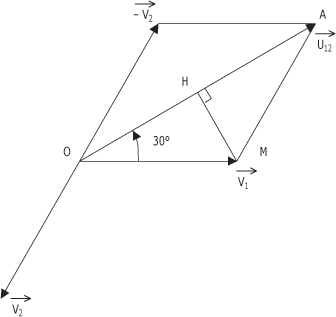

Dans le triangle OAM (figure 6.6), OM  est égal à MA , c'est donc un triangle isocèle.

La hauteur MH coupe la base OA en deux segments d'égale longueur OH et HA.

L'angle  fait 30°, on a donc :

Comme :  on a donc :

D'une façon générale :

En résumé sur le système triphasé :

Suite à cette étude, retenez particulièrement les points suivants :

• le réseau triphasé équilibré présente trois phases et éventuellement un neutre ;

 entre deux phases la tension est dite composée (U) ;

 entre phase et neutre la tension est simple (V) ;

la valeur de la tension composée est égale à fois celle de la tension simple .
