Identification des parties d'un circuit

Lorsqu'on désire connaître le rendement d'un système quelconque, on compare généralement le résultat de la sortie à ce que l'on a introduit à l'entrée.

Cela permet de savoir si tout ce qui se trouve entre les deux fonctionne correctement. Il est évident que cette comparaison ne peut se faire que si on est conscient, au préalable, du résultat théorique.

Un exemple simplifié de ce phénomène pourrait être le déplacement d'un chariot.

Ainsi, lorsqu'on exerce une certaine poussée sur un chariot, celui-ci devrait avancer d'une distance donnée. Dans cet exemple :

• l'entrée serait la force de poussée ;
• la sortie serait la distance parcourue par le chariot.

Si cette dernière ne correspond pas à la valeur prévue, on devra en trouver la raison et corriger le système (roulement défectueux, friction, etc.).

Au cours de cette étude, vous apprendrez à identifier les diverses parties d'un circuit, telles l'entrée et la sortie.

Il arrive fréquemment qu'un circuit électronique soit résumé par ses fonctions principales comme :

• l'amplification,
• le filtrage,
• le redressement.

On emploie, dans ce cas, le principe de la boîte noire qui ne présente que l'entrée et la sortie de chacune des parties du système.

Cette façon de représenter les systèmes :

• permet une meilleure compréhension,
• aide également à accélérer la recherche et la situation de pannes en simplifiant la représentation.

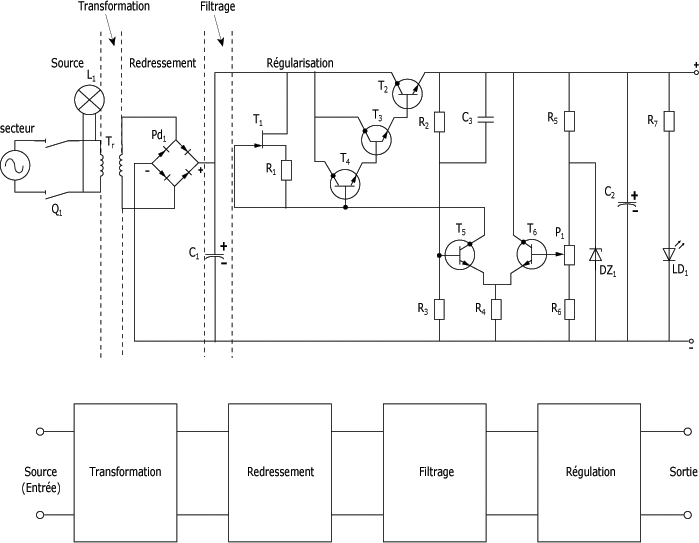

La figure suivante montre un système résumé à l'aide de fonctions.

Résumé d'un système complexe :

A partir d'une représentation sommaire comme celle de la figure 3.18, il est possible de découvrir rapidement où se situe le problème ou la panne.

Il faut cependant bien connaître la fonction de chacun des étages pour effectuer un diagnostic juste.

Une fois que l'on aura déterminé l'endroit où se situe le problème, on devra retourner à l'étage concerné pour faire une recherche plus approfondie.

Entrée du système électronique :

Les circuits électroniques possèdent tous :

• une entrée ;
• une sortie ;
• souvent une masse (mise à la terre) ;
• une alimentation.

L'entrée d'un circuit est l'endroit où le signal rentre à l'intérieur pour être traité ou modifié ;

ce signal peut être soit un courant ou une tension.

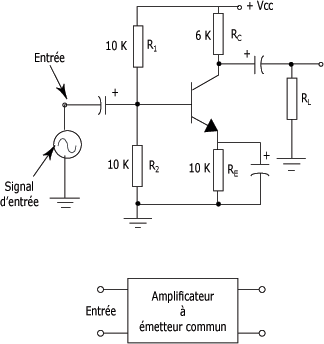

La figure suivante présente l'entrée d'un circuit sous forme schématique et sous forme de boîte noire.

Notez que sur les plans et les circuits, l'entrée se situe habituellement à la gauche du montage.

L'entrée :

Sortie du système électronique :

La sortie d'un circuit est l'endroit où le signal passe de l'intérieur à l'extérieur ;

Ce signal peut être sous la forme d'une tension ou d'un courant.

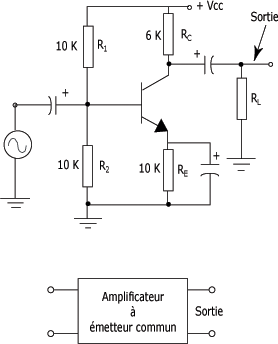

La figure suivante présente la sortie d'un circuit sous forme schématique et sous forme de boîte noire.

Notez que sur les plans et les circuits, la sortie se situe à la droite d'un montage.

La sortie :

Dans le cas d'un système à plusieurs étages, la sortie du premier étage devient l'entrée du second, et ainsi de suite (figure suivante).

Système à plusieurs étages :

Alimentation du système électronique :

L'alimentation peut exister sous diverses formes.

Il peut s'agir de la source de tension du système, soit :

• alternative ;
• ou continue.

Par exemple :

• l'alimentation d'une radio portative est sa pile ;
• celle d'un téléviseur est la source de tension du secteur (230 V_eff, 50 Hz).

Retenez que tous les circuits électroniques nécessitent une source d'alimentation.

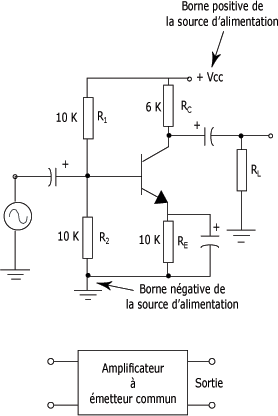

La figure suivante donne un exemple d'alimentation pour un circuit à transistor bipolaire.

La notation Vcc identifie la borne positive de la source tandis que le symbole de la masse correspond à la borne négative.

Alimentation :

Masse du système électronique :

Les circuits électroniques possèdent souvent plusieurs sources d'alimentation.

Lorsque les potentiels négatifs (borne noire d'une source à courant continu) sont reliés entre eux, la masse peut différer légèrement de 0 V et perturber le fonctionnement normal du circuit.

C'est souvent le cas des composants électroniques montés sur un circuit imprimé.

• Le circuit imprimé s'installe sur un support métallique que l'on appelle généralement un châssis.
• Pour éliminer les problèmes de masse, on raccorde directement le châssis à la borne de terre d'une prise électrique.
• Le raccordement au châssis se distingue par des conducteurs de couleur verte et jaune.

Un même circuit peut alors avoir une masse (masse du circuit) et un raccordement au châssis (mise à la terre).

La figure suivante fait la distinction entre les symboles de ces deux types de masses.

Types de masses :

A la suite de cette étude, vous devriez retenir plus particulièrement les points suivants :

- Les fonctions permettent de simplifier la représentation d'un circuit complexe en ne montrant, à l'aide d'une boîte noire, que l'entrée et la sortie.

- La représentation par fonctions améliore la compréhension et facilite le travail de recherche de pannes.

- L'entrée est l'endroit où le signal rentre à l'intérieur du circuit pour être traité ou modifié.

- La sortie est l'endroit où le signal passe de l'intérieur à l'extérieur du circuit.

- La sortie d'un étage peut devenir l'entrée d'un autre.

- L'alimentation est la source électrique du circuit. Elle peut être à courant alternatif ou à courant continu.

- Le châssis d'un équipement est souvent relié à une prise de terre.

- La masse des circuits de cet équipement est aussi reliée au châssis.
