Formes et dimensions d'une pièce

Toutes les pièces qui font partie d'une machine à fabriquer doivent être détaillées sur un plan.

Le dessinateur en trace les formes et donne toutes les dimensions, incluant les annotations et les tolérances géométriques nécessaires.

Ces dessins de détail sont utiles pour la fabrication et pour l'entretien dans l'usine.

La façon la plus claire pour voir le détail d'une pièce mécanique était de la présenter en projection orthogonale ; on s'assure ainsi de la voir dans les positions donnant toutes les informations et toutes les dimensions.

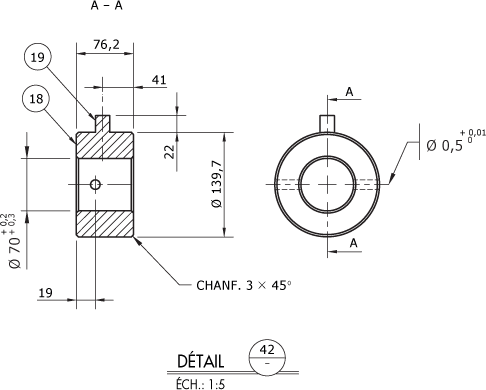

La figure suivantemontre le dessin de définition (de détail) en projection orthogonale, d'une pièce appartenant à un ensemble.

Dessin de définition (de détail) :

Source : Alcan (Usine Laterrière).

Formes dans un dessin d'ensemble :

Le dessin d'ensemble a la particularité de montrer:

  • une image en coupe afin d'illustrer les formes de la machine,
  • le montage des divers éléments,
  • et tous les organes d'assemblage réunissant les pièces usinées.

Généralement, le dessin d'assemblage expose:

  • les pièces usinées,
  • et les organes de transmission nécessaires à son fonctionnement.
