Généralement, un employé nouvellement embauché dans une usine doit recevoir afin de bien connaître son milieu de travail une formation :

  • sur la sécurité,
  • le fonctionnement de l'usine,
  • et le procédé de fabrication.

Le formateur en place utilisera :

des schémas symboliques et graphiques pour illustrer les différents procédés de fabrication et, par la même occasion, les différents mécanismes utilisés dans l'entreprise.

Et il emploiera des organigrammes pour expliquer la structure administrative de l'entreprise.

1. Schéma symbolique

On reconnaît facilement un schéma symbolique par sa structure et l'image des composants par ses symboles.

Certains schémas, tels les schémas hydrauliques ou électriques, sont facilement identifiables et servent à expliquer le fonctionnement d'un système hydraulique ou le fonctionnement d'un système de commande électrique.

Quant aux schémas symboliques de procédés, étant donné que la représentation des symboles n'est pas standardisée, on utilisera des schémas graphiques (représentation en perspective).

Les schémas symboliques exposent la source d'énergie utilisée, le chemin parcouru lors de son contrôle et le travail obtenu.

Le schéma 1503/ELE/997/1 (figure ci-dessous) montre le schéma symbolique du système hydraulique du convoyeur de l'usine-école.

Pour saisir le fonctionnement du système, le mécanicien doit connaître les symboles et faire le lien entre eux et le composant réel sur la machine.

Il doit aussi, à partir de ce schéma, comprendre les séquences de fonctionnement de la machine.

Par exemple, lors d'une réparation sur un circuit hydraulique, le mécanicien pourra, après avoir localisé la panne, démonter le composant défectueux sans nécessairement démonter l'ensemble de la machine.

Schéma 1503/ELE/997/1 :

Le schéma graphique d'un procédé est une représentation imagée de toutes les étapes par lesquelles passe le produit lors de sa fabrication.

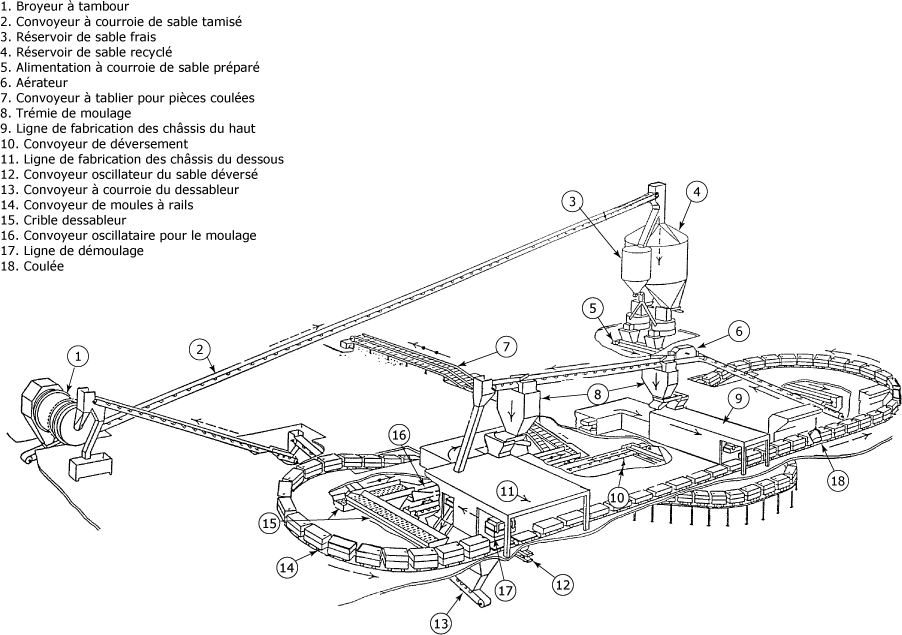

La figure suivante montre le schéma graphique d'une chaîne de production de pièces moulées.

Schéma graphique - Représentation en perspective :

Source : CEMEQ

Vous pouvez, grâce à un schéma de ce type, suivre :

  • les étapes de la préparation du sable,
  • de la fabrication des moules,
  • du moulage des pièces,
  • du démoulage et de la récupération du sable usagé.

Le mécanicien peut, à partir du schéma graphique (représentation en perspective) de l'entreprise, identifier les mécanismes en faire l'inventaire afin d'analyser le fonctionnement général et, par le fait même, comprendre l'interaction des divers mécanismes, ainsi que leur complexité.

2. Organigramme de fonctionnement

Un organigramme est une représentation graphique ordonnée des différentes opérations de traitement d'un problème et de leurs interdépendances logiques.

Les organigrammes sont constitués de symboles accompagnés de texte approprié et de lignes reliant ces symboles.

La figure ci-dessous vous présente:

  • les symboles pour organigramme de programmation;
  • ainsi que les principales règles.

Et la figure suivante montre une application ; cas d'une intervention de maintenance en cas de dysfonctionnement.

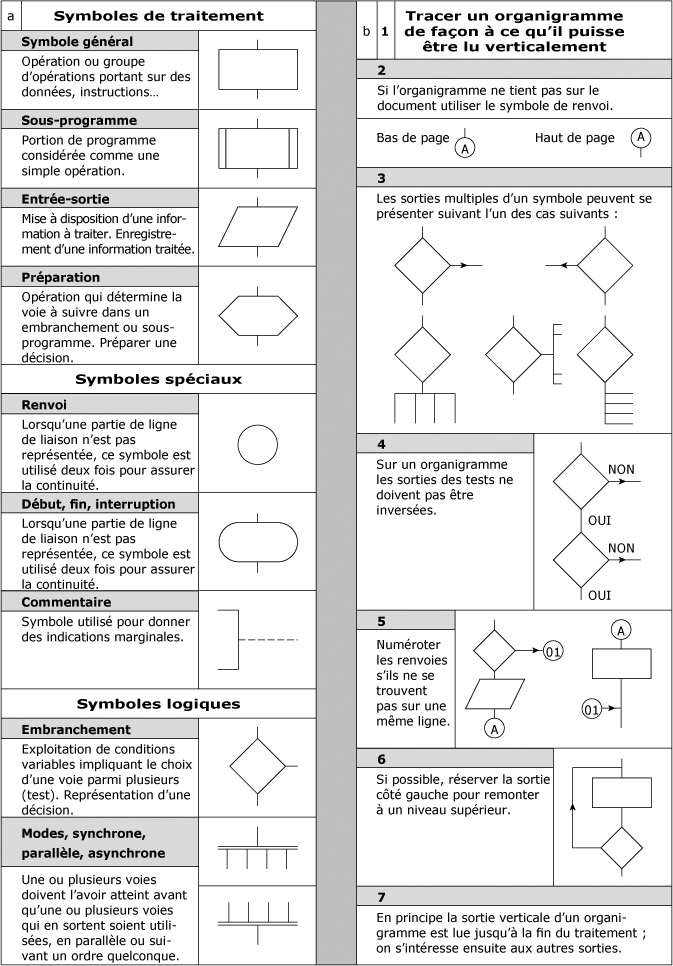

Symboles pour organigramme de programmation (a) et principales règles (b) :

3. Guide du dessinateur

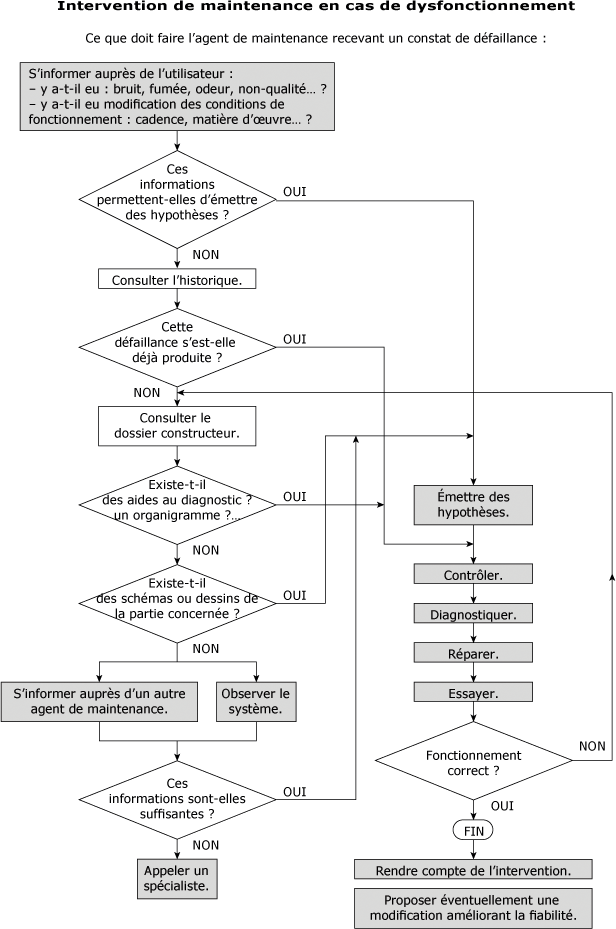

Intervention de maintenance fonctionnement :

Source : calfat

En résumé sur le fonctionnement d'un système mécanique :

A la suite de la lecture de cette étude, vous devriez maîtriser plus particulièrement les points suivants :

- Le schéma symbolique est généralement employé pour montrer le fonctionnement d'un système en représentant ses composants par des symboles.

- Le schéma graphique (en perspective) permet de présenter par exemple la chaîne de fabrication d'un produit dans une entreprise par une image simplifiée de chaque machine (ou zone de production).

L'organigramme est une représentation graphique ordonnée des différentes opérations de traitement d'un problème et de leurs interdépendances logiques.
