Fiches d'identification des composants et critères de sélection

Fiche n° 1 :

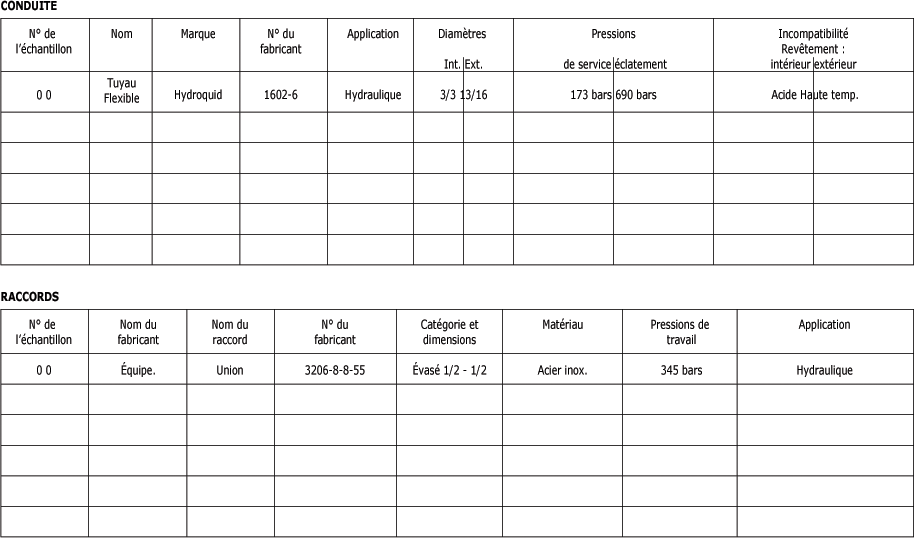

Voir figure C1.

Figure C1    Fiche n° 1.

Source : Eurotecmedia

Fiche n° 2 :

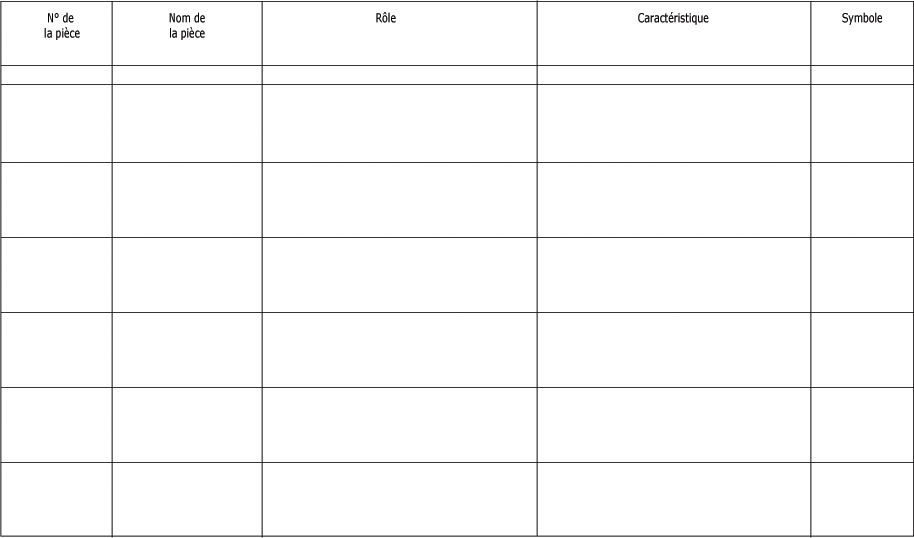

Voir figure C2.

Figure C2    Fiche n° 2.

Source : Eurotecmedia

Fiche n° 3 - Fiche des composants :

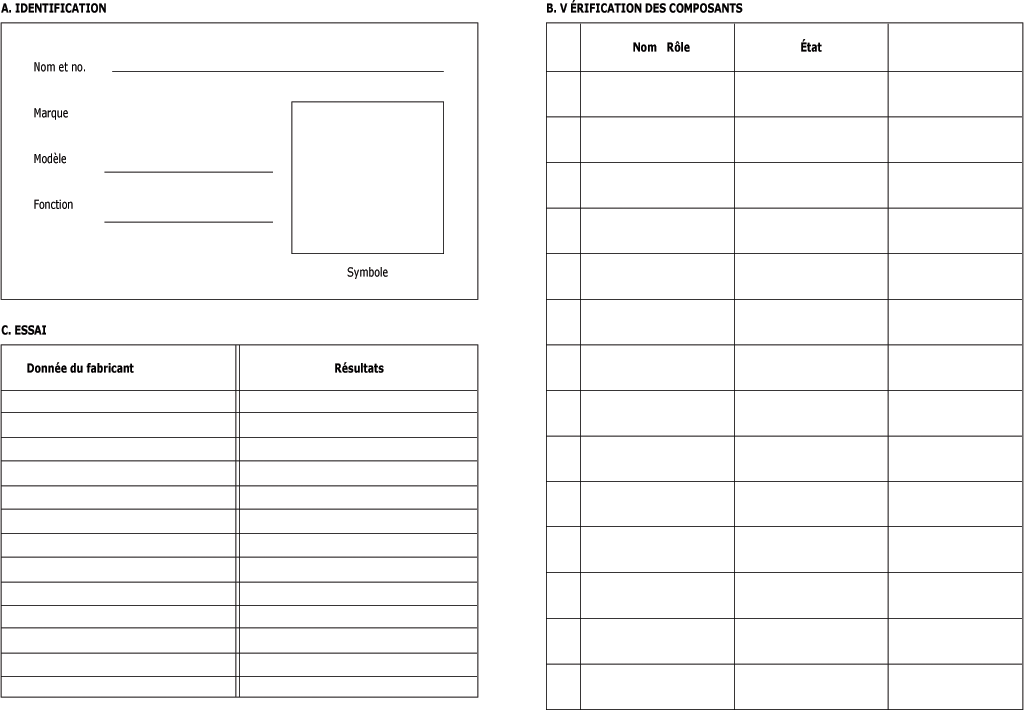

Voir figure C3.

Figure C3 Fiche n°3 - Fiche des composants

Source : Eurotecmedia

Liste des critères de sélection de composants :

Le vérin

• La force et la vitesse exigées du vérin, donc le diamètre du piston et de la tige ;

• Le type et le nombre de joints d'étanchéité dont la sélection dépend :

- du fluide utilisé ;

- de la fréquence des actions du vérin ;

- de la pression de travail.

Le contrôle de débit

• La finesse avec laquelle on veut contrôler le débit, le choix d'un contrôleur pour contrôle assez grossier et d'un régulateur pour contrôle plus fin.

Le distributeur

• Le type de commande ;

• le type de centre ;

• la capacité de laisser circuler le fluide en rapport avec la perte de charge.

Le manomètre

- La valeur des lectures de pression ;

- son type d'installation ;

- les circonstances d'utilisation, les chocs et les vibrations ;

- son encombrement.

La soupape de pression

- Sa plage de réglage des pressions (ex. : entre 10 bars et 100 bars) ;

- sa capacité de laisser circuler du fluide en rapport avec la perte de charge entre l'entrée et la sortie ;

- son type de pilotage (extérieur, intérieur) ;

- sa fonction (normalement ouverte ou fermée).

L'accumulateur

- Les pressions d'utilisation ;

- sa capacité volumétrique exigée ;

- la fréquence d'utilisation de sa fonction qui déterminera son type (gaz, ressort, poids, …).

Le moteur hydraulique

- Le torque (couple) exigé ;

- le RPM demandé (rotation par minute, tr/min) ;

- la cylindrée du moteur.

L'échangeur thermique

- La quantité de fluide que l'échangeur peut traiter ;

- le type d'échangeur (air-fluide, fluide-fluide).

Liste du matériel requis :

Identification et sélection de conduites et de raccords

- Échantillonnage de tuyaux, tubes, tuyaux flexibles et raccords ;

- guides et catalogues d'échantillons des fabricants ;

- description de situations pratiques établies par l'enseignant.



Identification et sélection d'appareils et d'instruments de contrôle

- Filtre de succion (crépine) ;

- filtre sur ligne de pression ;

- filtre sur ligne de retour ;

- filtre sur ligne de retour avec clapet de dérivation ;

- manomètre gradué en bars ;

- indicateur de vide (vacuum gage) calibré et en centimètres de mercure ;

- thermomètre à échelle Celsius ;

- thermostat avec sonde spirale ou hélicoïdale ;

- mano-contact ;

- indicateur de niveau à fenêtre ;

- interrupteur à flotteur ;

- échangeur thermique liquide-liquide.



Contrôle de débit

- Régulateur de débit à pression et température compensées (1) ;

- bulletins techniques du fabricant ;

- banc d'essai ;

- outillage approprié.

Fonctionnement d'un limiteur de pression

- Limiteur de pression (1) ;

- catalogue du fabricant ;

- outils de base (clés hexagonales) ;

- jeu de clés ouvertes 8 à 19 mm ;

- huile compatible avec le fluide de travail du limiteur.



Vérification et essai de soupapes de pression à fonctions multiples

- Soupape de séquence (1) ;

- soupape de réduction (1) ;

- soupape d'équilibrage (1) ;

- soupape de décharge (1) ;

- soupape de freinage (1) ;

- outils appropriés ;

- bulletins techniques.



Essai d'un clapet

- Unité de puissance hydraulique (1) ;

- clapet non piloté en ligne ou à angle (1).
