Exploitation d'un document expérimental reproduisant la trajectoire d'un projectile
Objectif : La chronophotographie du mouvement
d’une bille en acier dans le champ de pesanteur permet de
déterminer plusieurs paramètres.
A partir de cet enregistrement, on peut étudier les variations des vitesses horizontale et verticale du centre de gravité de la bille, ainsi que son accélération.
Comment peut-on déterminer la vitesse initiale et l’angle de tir la bille ? Quel est le sommet (ou flèche) atteint par la bille au cours de son mouvement ? Quelle est la portée de ce tir ?
A partir de cet enregistrement, on peut étudier les variations des vitesses horizontale et verticale du centre de gravité de la bille, ainsi que son accélération.
Comment peut-on déterminer la vitesse initiale et l’angle de tir la bille ? Quel est le sommet (ou flèche) atteint par la bille au cours de son mouvement ? Quelle est la portée de ce tir ?

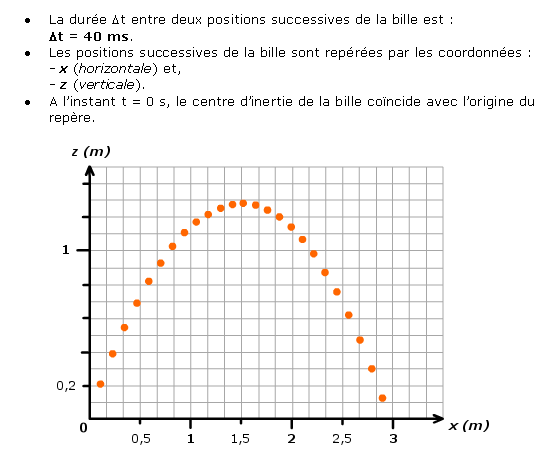

1. Analyse de la situation
Le mouvement de la bille est enregistré dans le
référentiel terrestre supposé
galiléen :
Remarque : Au cours du mouvement, l’action de l’air sur la bille est négligée devant le poids de la bille.
2. Résultats

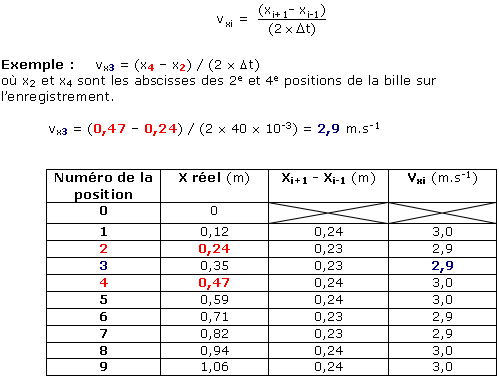

a. Vitesse horizontale
La vitesse horizontale (composante horizontale de la
vitesse) de la bille est notée
vx. La vitesse instantanée de la bille en un
point est calculée en prenant les deux positions les plus
proches de la bille encadrant ce point :

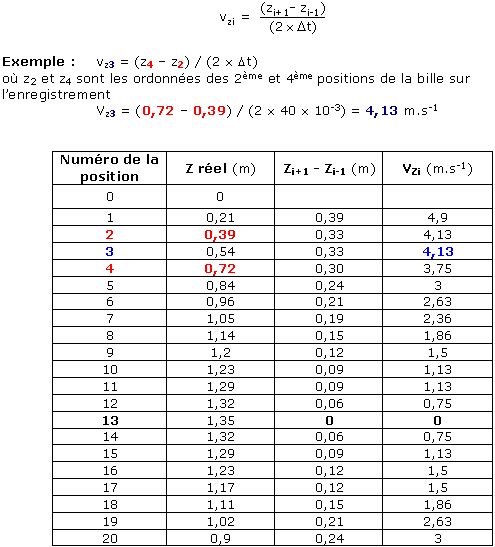

b. Vitesse verticale
La vitesse verticale (composante verticale de la
vitesse) est notée
vz.
Le calcul est identique pour la vitesse instantanée verticale :
Le calcul est identique pour la vitesse instantanée verticale :

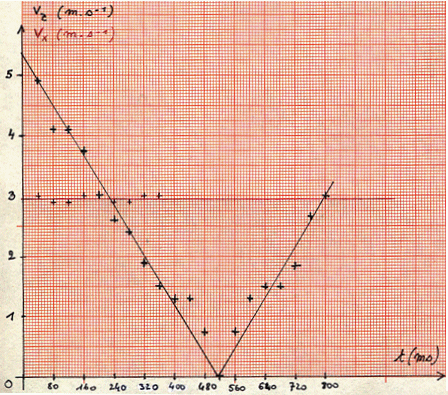

c. Variations de la vitesse en fonction du temps
Le graphique de la vitesse horizontale vx et celui de
la vitesse verticale vz en fonction du temps
donne :
Remarque : Les valeurs des vitesses horizontale et verticale sont repérées sur l’axe vertical ; le temps sur l’axe horizontal.
La vitesse horizontale de la bille est constante , sa vitesse verticale diminue puis augmente.
La bille a un mouvement horizontal uniforme et un mouvement vertical varié (ralenti jusqu’au sommet puis accéléré).
Remarque : Les valeurs des vitesses horizontale et verticale sont repérées sur l’axe vertical ; le temps sur l’axe horizontal.
La vitesse horizontale de la bille est constante , sa vitesse verticale diminue puis augmente.
La bille a un mouvement horizontal uniforme et un mouvement vertical varié (ralenti jusqu’au sommet puis accéléré).

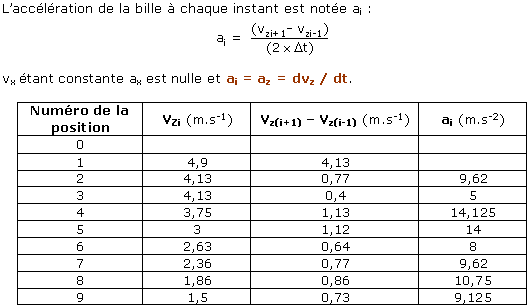

d. Accélération
Remarque : La valeur moyenne de l’accélération (si on retire les deux valeurs extrêmes) vaut 10,2 m.s-2. L’accélération doit être pratiquement constante.
3. Trajectoire
a. Equation

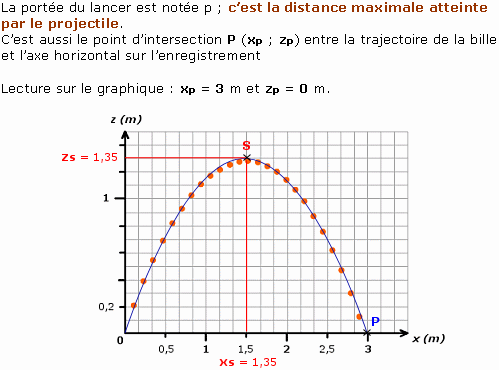

b. Flèche et portée

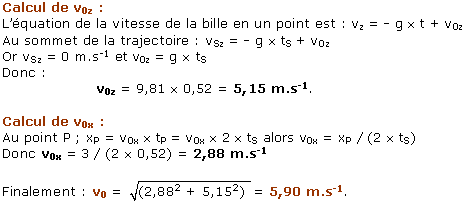

4. Vitesse initiale
La valeur de vitesse initiale est notée v0,
v0 est calculée connaissant
tS :
5. Angle de tir
