Etat de surface et indice de rugosité (2)

Les tolérances géométriques sont les représentations symboliques des résultats à obtenir lors de la fabrication ou de l'assemblage de pièces.

On classe les types de tolérance par famille :

1. de forme,
2. de contour,
3. d'orientation,
4. de position;
5. de battement.

Chaque famille est subdivisée en plusieurs éléments, lesquels sont présentés à la figure suivante.

Symboles des tolérances géométriques :

Type de tolérance	Signification	Symbole
De forme	Rectitude
	Planéité
	Circularité
	Cylindricité
	Ligne quelconque
	Surface quelconque
D'orientation	Inclinaison
	Perpendicularité
	Parallélisme
De position	Localisation
	Concentricité
	Symétrie
De battement	Battement simple
	Battement total
Les flèches peuvent être noircies ou non.

Représentations des tolérances géométriques :

la figure suivante vous présente les éléments de repérage que l'on trouve sur un plan mécanique.

Tolérances de forme :

La figure suivante vous présente la première famille des tolérances géomètriques :

Tolérance d'orientation :

Les tolérances d'orientation regroupent des symboles pour :

• l'inclinaison,
• la perpendicularité,
• le parallélisme;

soit entre deux surfaces, soit entre un axe et une surface.

La figure suivante vous présente la deuxième famille des tolérances géomètriques :

Tolérance de position :

Lors du montage et surtout de l'usinage, les tolérances de position donnent la précision exigée par le concepteur afin de monter ou usiner correctement les pièces mécaniques.

Vous trouverez dans les tolérances de position :

La figure suivante vous présente la troisième famille des tolérances géomètriques :

Tolérance de battement :

Pour vérifier le battement, la pièce doit être guidée en rotation autour de l'axe de référence et vérifiée dans chaque section à droite de la surface cylindrique tolérée.

Battement simple radial :

Après avoir monté l'arbre, à l'aide d'un comparateur, on vérifie le battement.

Le battement simple radial pour l'exemple considéré ne doit pas dépasser 0,1 mm dans chaque plan de mesurage pendant une révolution complète autour de l'axe de référence du cylindre D.

La figure suivante montre comment sont inscrites les tolérances et de quelle façon on vérifie le battement simple radial.

Battement simple radial :

Battement simple axial :

La figure suivante montre la façon de coter une tolérance de battement simple axial ainsi que la façon de le vérifier.

Battement simple axial :

Tolérance de battement total :

Pour vérifier le battement, la pièce doit être guidée en rotation autour de l'axe de référence et vérifiée dans chaque section à droite de la surface cylindrique tolérée.

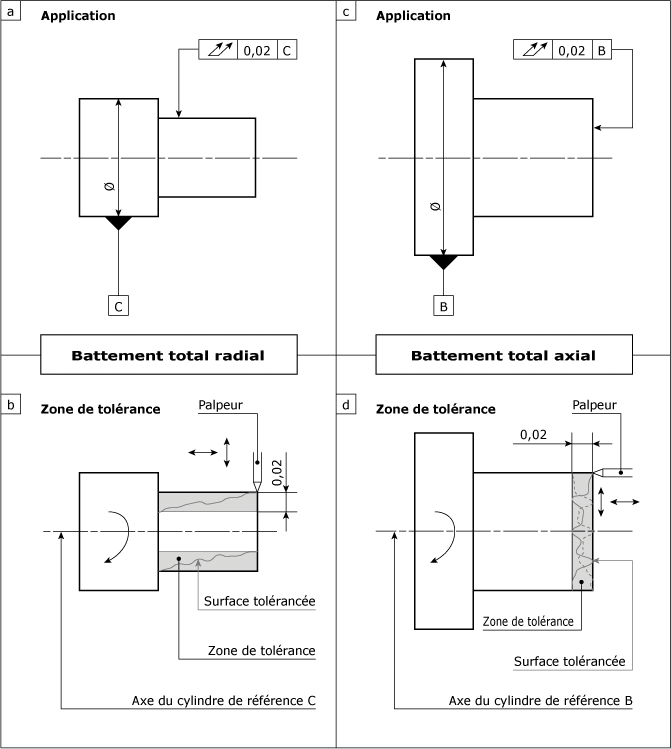

Battement total radial et axial :

La figure suivante vous présente le battement total radial et le battement total axial.

Battement total radial et battement total axial :

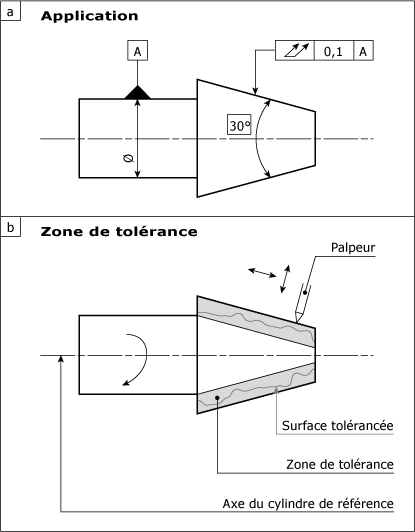

Battement total dans une direction donnée (oblique) :

Lors des révolutions complètes de la pièce autour de l'axe du cylindre de référence:

Le battement dans une direction donnée de la surface tolérancée,doit être compris entre:

• deux cônes coaxiaux distants de 0,05 mm dans la direction donnée
• et dont les axes coïncident avec l'axe du cylindre de référence A (figure suivante).

Battement total oblique :

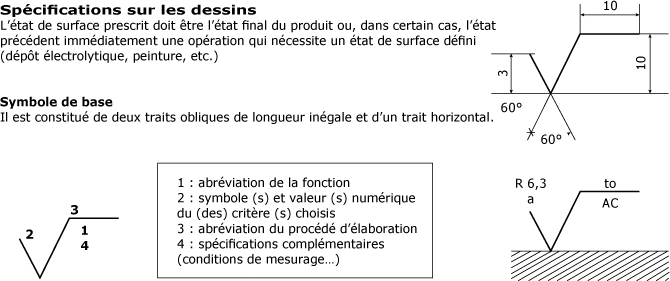

- Le fini de surface (rugosité) d'une pièce usinée est identifié par son symbole de rugosité, comme cela est présenté à la figure suivante.

- Les tolérances géométriques sont inscrites dans un cadre de deux ou trois cases.

- Les tolérances géométriques regroupent les tolérances:

• de forme,
• de contour,
• d'orientation,
• de position;
• de battement.

Elles sont représentées par des symboles, figure ci-après.

Source : Memotech Productique

Symboles de tolérances géométriques :

Type de tolérance	Signification	Symbole
De forme	Rectitude
	Planéité
	Circularité
	Cylindricité
	Ligne quelconque
	Surface quelconque
D'orientation	Inclinaison
	Perpendicularité
	Parallélisme
De position	Localisation
	Concentricité
	Symétrie
De battement	Battement simple
	Battement total
Les flèches peuvent être noircies ou non.

Source : calfat

Les connaissances acquises vous permettront de reconnaître les finis de surface ainsi que la précision géométrique d'une pièce.
