Eléments de transmission mécanique

Déjà trois cents ans avant Jésus-Christ, les Égyptiens et les Grecs connaissaient l'engrenage et s'en servaient comme moyen de transmission d'énergie.

Cette étude donne une description des principaux éléments de transmission mécanique et présente la symbolisation à utiliser lorsqu'on les représente sur un croquis ou un plan.

La représentation symbolique des éléments de transmission mécanique est utilisée pour simplifier la représentation graphique.

Dans cette étude, vous verrez plus particulièrement les éléments de transmission lubrifiés et les éléments non lubrifiés.

1. Eléments lubrifiés

Roulements :

Les roulements sont des éléments de machines indispensables dans l'industrie moderne.

En effet, ils permettent aux arbres :

  • de demeurer parfaitement alignés,
  • de résister aux efforts axiaux et radiaux,
  • de tourner à de très grandes vitesses.

Ils se classent en trois catégories :

  • les roulements à billes,
  • les roulements à rouleaux
  • les roulements à aiguilles.

D'autre part, dans chacune de ces catégories, il y a des roulements cylindriques (radiaux) et de butée (axiaux). Pour chaque type de roulement, il existe une variété de modèles qui possèdent chacun leurs particularités.

Il est donc très important de représenter, en dessin conventionnel, tous ces détails. Il est toutefois plus simple de les représenter d'une façon symbolique, éliminant ainsi toutes les difficultés de traçage.

La figure suivante expose la représentation conventionnelle et symbolique des principaux roulements employés en industrie.

Symboles des principaux roulements :

Nom
Représentation conventionnelle
Représentation symbolique
Roulement rigide à billes
Roulement à rotule sur billes
Roulement à billes à contact oblique
Roulement à rouleaux cylindriques avec un épaulement dans la cage extérieure
Roulement à rouleaux cylindriques avec un épaulement dans la cage inférieure
Roulement à rouleaux cylindriques jointifs
Roulement à rouleaux coniques
Roulement à rotule sur rouleaux
Roulement à rotule sur rouleaux avec manchon de serrage
Roulement de butée à billes
Roulement de butée à rouleaux

Comme vous pouvez le constater, il est plus facile de dessiner la représentation symbolique d'un roulement que sa représentation conventionnelle.

Engrenages :

Dans les mécanismes des machines industrielles modernes, les engrenages ont pour fonction de transmettre la puissance et le mouvement de rotation, avec un rapport de vitesse rigoureux, entre deux arbres.

Il arrive que ces machines doivent être représentées en plan ou en croquis pour les mécaniciens industriels. Le dessin d'engrenage est complexe et demande beaucoup de temps. Sa représentation symbolique est par contre très simple et très facile à utiliser.

La figure suivante donne la représentation conventionnelle et la représentation symbolique des engrenages les plus employés dans l'industrie.

Symboles des principaux engrenages :

Nom
Représentation conventionnelle
Représentation symbolique
Roues dentées en prise externe
Roues dentées en prise interne
Roues dentées coniques
Roues dentées à vis tangentielle

Comme vous avez pu le remarquer, il est beaucoup plus facile de représenter les engrenages symboliquement que conventionnellement. Il vous sera donc beaucoup plus facile de tracer le schéma des engrenages.

Accouplements :

Les accouplements sont des éléments de transmission et de liaison mécanique.

Ils sont utilisés pour assembler deux arbres dans le même axe. Comme vous aurez à représenter les accouplements dans vos croquis ou vos schémas, la figure suivante vous en livre la représentation symbolique.

Symboles d'accouplements :

Nom
Image réelle
Représentation symbolique
Accouplement rigide 0 degré de liberté
Accouplement rigide 0 degré de liberté
Accouplement Flexible

A la suite de l'examen de la figure ci-dessus, vous avez remarqué qu'il existait deux types d'accouplements :

  • les accouplements rigides ;
  • les accouplementsflexibles.

Il existe un très grand nombre d'accouplements des deux types, mais la représentation symbolique est la même pour tous.

Chaînes et roues dentées :

Les chaînes et les roues dentées sont des éléments de transmission mécanique très employés dans l'industrie.

Que l'on pense simplement à l'entraînement de courroie de convoyeurs, au transfert de puissance d'un moteur, à un mécanisme ou au pédalier d'une bicyclette… Toutes ces transmissions par chaîne et roues dentées ont pour avantages d'éliminer le glissement et de permettre une courte distance d'axe en axe.

Ces applications mécaniques devront parfois être représentées sur des plans ou des croquis par les mécaniciens industriels. Sur croquis, la représentation des chaînes et des roues dentées se fait généralement par leur symbole en raison de leur simplicité.

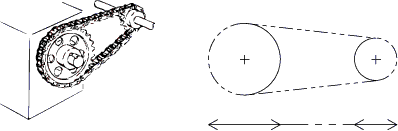

La figure suivante vous présente le dessin graphique et la représentation symbolique d'une transmission par chaîne et roues dentées.

Symbolisation d'une transmission par chaîne et roues dentées :

2. Éléments non lubrifiés

Poulies et courroies :

Les poulies et les courroies sont des éléments de transmission non lubrifiés. En effet, les graisses et les huiles nuisent à la transmission de l'énergie en faisant glisser la courroie dans la gorge de la poulie.

Ce mode de transmission est constitué de l'adhérence entre les poulies et la courroie.

Il existe plusieurs types de courroies :

  • depuis la courroie plate,
  • la courroie en V,
  • en passant par la courroie trapézoïdale,
  • la courroie crantée,
  • et bien d'autres....

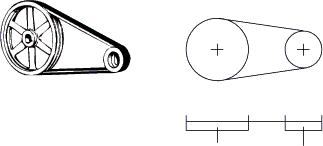

La représentation schématique des poulies et de la courroie est montrée à la figure suivante.

Symbolisation d'une transmission à poulies et courroie :

Vous avez remarqué que la symbolisation des poulies et d'une courroie est composée de deux cercles et d'une ligne les reliant. Peu importe le nombre de courroies, la symbolisation est toujours la même.
