Documents constructeurs (3)

1. Caractéristiques physiques

Les caractéristiques physiques sont des informations supplémentaires pour décrire le composant :

  • La durée de vie du composant, ;
  • son poids ;
  • sa fidélité à reproduire la même action ;

peuvent être des données intéressantes pour le choix d'un composant.

De même, il est important de connaître les limites d'opération du composant face aux conditions du milieu ambiant :

  • comme la température ;
  • et l'humidité ;
  • son endurance aux chocs et aux vibrations (figure 2.11 environnement et autres caractéristiques).
2. Caractéristiques d'utilisation
a. Branchement

Il est pratique d'avoir une illustration des branchements du composant. Sans avoir à analyser un tableau ni à lire un texte descriptif, le branchement d'un composant nous permet de voir d'un coup d'œil ses caractéristiques principales.

Sur la figure ci-dessous, nous voyons immédiatement le nombre de contacts inverseurs que possède le relais. Le branchement du composant révèle parfois des informations supplémentaires.

Dans le cas présent, un relais à trois inverseurs nécessite une embase de relais à onze (11) bornes contrairement à huit (8) bornes pour l'autres type de relais. L'étude du branchement permet d'éviter plusieurs erreurs de parcours.

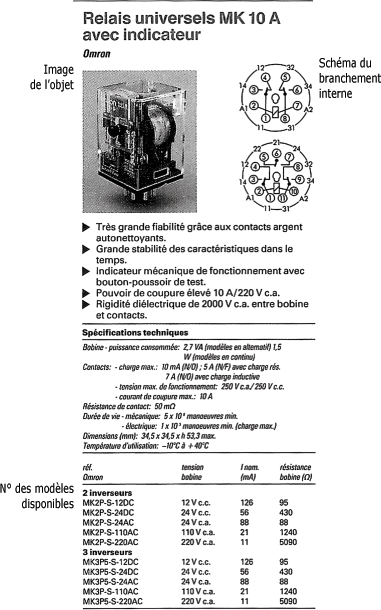

Description des modèles d'un relais :

b. Dimensions
Les dimensions d'un composant peuvent être un facteur déterminant dans le choix d'un composant. Comme il est difficile d'avoir un ordre de grandeur à partir de l'image du composant, il devient nécessaire que les constructeurs fournissent les dimensions précises du composant et de ses accessoires.
c. Accessoires

Des accessoires peuvent souvent s'ajouter aux composants. Comme aux contacts auxiliaires pour les contacteurs.

Pour notre exemple du relais d'automatisme RH, il y a évidemment comme accessoires:

  • les embases de relais ;
  • les bandes de montage comme illustré à la figure ci-après.

Remarquez que:

  • chacun de ces accessoires est présenté avec ses dimensions physiques.
  • le numéro de modèle ou le numéro de catalogue de ces accessoires est bien identifié.

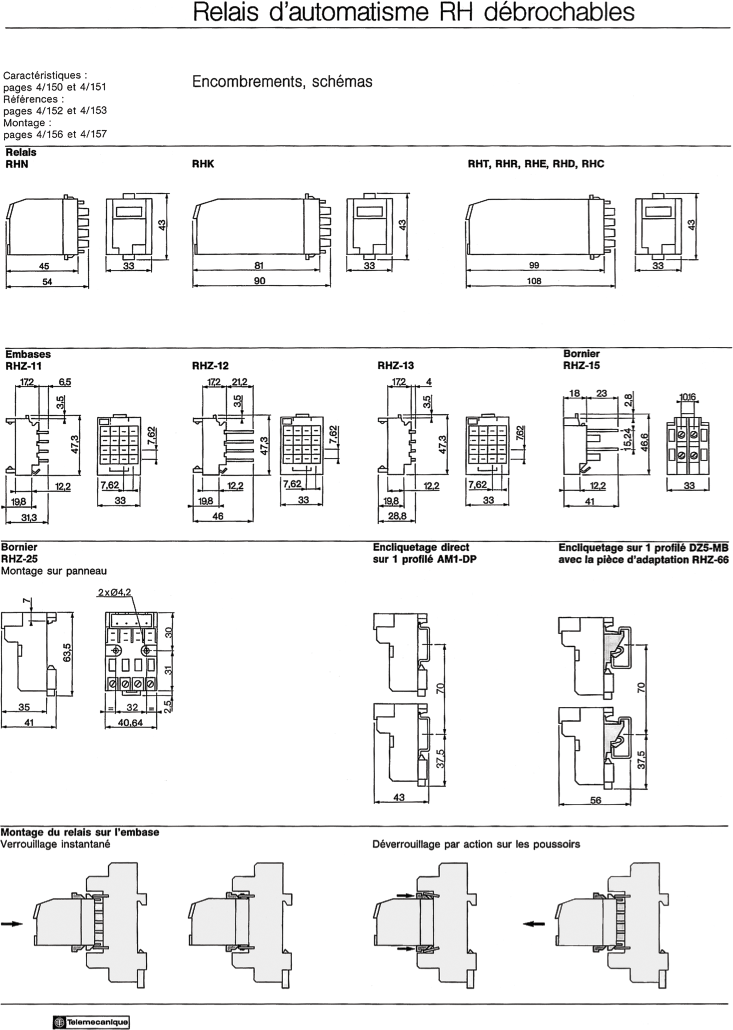

Relais d'automatisme RH :

Le constructeur prend soin de bien illustrer l'utilité, la fonction et l'installation de chacun de ces accessoires.
3. Conformité aux normes

Une des priorités des constructeurs est d'afficher les homologations des composants qu'ils fabriquent. Parce qu'ils sont reconnus par un ou plusieurs organismes de normalisation, ces composants atteignent un degré de qualité et de fiabilité élevé.

La productivité d'un processus industriel commence par la fiabilité de ses équipements.

N'oubliez pas que la force d'une chaîne se mesure toujours par son maillon le plus faible.

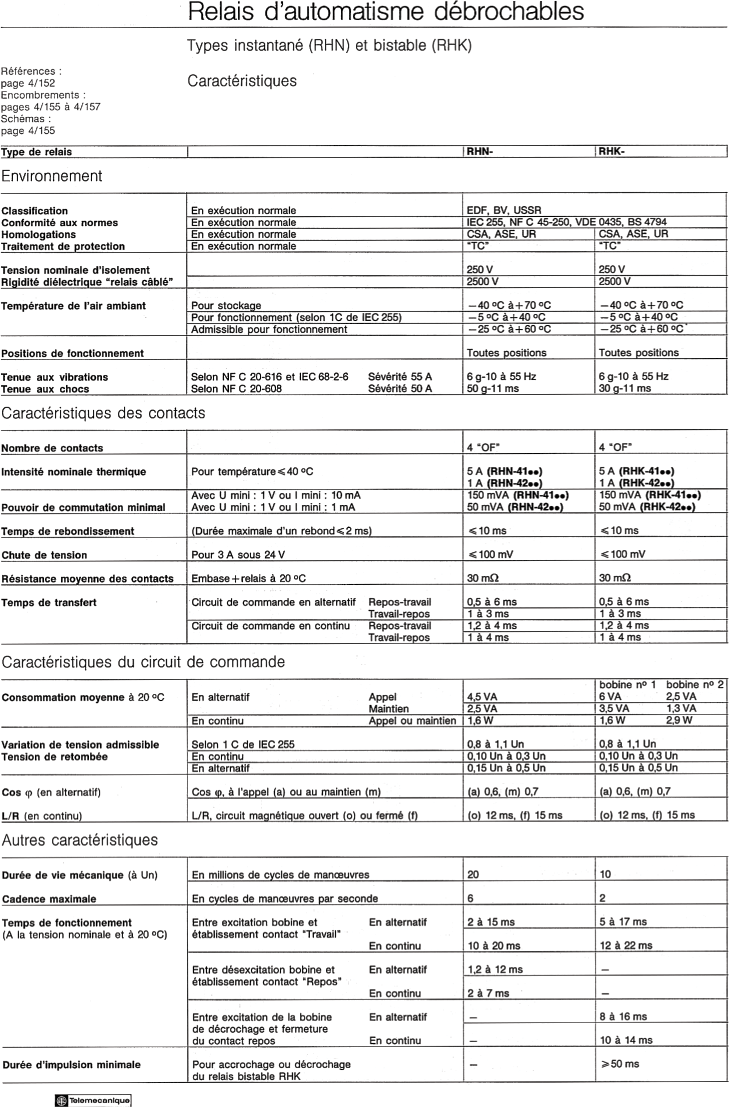

Vous pouvez voir sur la figure ci-après :

  • la classification,
  • conformité aux normes,
  • homologation,
  • traitement de protection des relais d'automatisme décrochables RHN et RHK.

Spécifications électriques d'un relais :

Prix :

Certains catalogues de distributeurs fournissent le prix des composants. Par contre, au début ou à la fin du catalogue, le distributeur inscrit en caractères minuscules qu'il se réserve le droit de modifier les prix sans préavis.

Avant d'effectuer une commande officielle, il est toujours préférable de rédiger une demande de prix au fournisseur de votre région par l'intermédiaire du télécopieur ou par mail. C'est une façon d'éviter la surprise désagréable d'une hausse des prix.

4. Bon de commande

Lors de la rédaction d'un bon de commande ou d'une demande de prix à un fournisseur de matériel électrique, on doit inscrire, en plus des références, une brève description de chacune des pièces.

Demande de prix :

Fiche technique B
Composant : bouton-poussoir pour arrêt d'urgence.
Dimensions : diamètre =
Couleur :
Page du catalogue :
Référence :
Description :
Prix :

Il est aussi important de compléter l'entête du bon de commande.

On doit y inscrire clairement :

  • la raison sociale du fournisseur,
  • son adresse,
  • son numéro de télécopieur,
  • ainsi que le nom de notre vendeur.

Le département désigne habituellement le secteur de l'industrie qui fait la demande de ce matériel. De plus, on inscrit le nom de la personne qui a rédigé le bon de commande.

Dans l'éventualité où une demande serait erronée ou incomplète, le fournisseur pourrait facilement joindre la personne concernée et apporter rapidement les correctifs nécessaires.

5. Résumé sur la rédaction d'un bon de commande

Cette étude vous a permis de connaître la valeur des catalogues pour les utilisateurs. Vous pouvez reconnaître et utiliser les différents systèmes d'accès aux informations qu'ils vous offrent. Vous avez vu que ces catalogues peuvent servir à obtenir plus d'informations sur les composants (d'un plan ou d'un circuit) et sur leur branchement.

Suite à cette étude, vous devriez retenir plus particulièrement les points suivants :

Le catalogue général d'un constructeur contient toutes les pièces de cette marque.

Un catalogue de type spécifique ne contient qu'une gamme de produits parmi l'ensemble de la production du constructeur.

- Les catalogues contiennent généralement une table des matières et un index alphabétique.

L'index de produits et l'index de section sont généralement ajoutés au catalogue pour faciliter la recherche d'un composant.

- Un guide d'équivalences de produits peut être compris dans un catalogue pour concurrencer les autres marques.

- Les constructeurs identifient la liste de leurs distributeurs autorisés.

Une fiche technique a pour but d'établir une description des caractéristiques électriques et physiques d'un composant.

- Les différents numéros de modèles qui existent pour un composant peuvent découler des caractéristiques spécifiques à l'objet ou être liés à son utilisation.

- L'essentiel des spécifications électriques sert à déterminer le seuil minimal et maximal d'utilisation en courant, en tension et en puissance dans un circuit.

- L'illustration du branchement d'un composant sert à déduire rapidement quelques caractéristiques pratiques.

Les dimensions d'un composant peuvent être un facteur déterminant lors du choix d'un composant.

- Les constructeurs affichent, s'il y a lieu, les homologations des composants qu'ils fabriquent.

- Si les prix n'apparaissent pas dans le catalogue, il faut envoyer une demande de prix auprès du distributeur de notre région.

- Il est essentiel d'identifier la référence d'un composant sur un bon de commande.

Pour mieux connaître un composant ou pour en commander un, vous trouverez toujours des informations dans les catalogues constructeurs.
