Documentation technique de l'usine-école (2)

Les fiches techniques contrôle-commande sont une suite des fiches techniques partie opérative, mais présentant le matériel spécifique de la partie commande de l'automatisme:

• armoires;
• appareillage;
• automates programmables;
• bornier;
• etc.

Une liste en donne:

• la désignation,
• le repérage,
• la quantité...

et renvoie au numéro de la fiche technique comme pour celle de la partie opérative.

Les plans mécaniques donnent des informations concernant les dimensions des pièces fabriquées.

Sur le plan "tuyau hydraulique pression" repère 304 à la figure suivante, on note qu'une brève description accompagne chacune des pièces qui composent ce plan.

Les informations techniques qui y sont contenues traitent uniquement des dimensions physiques ou des tolérances d'usinages.

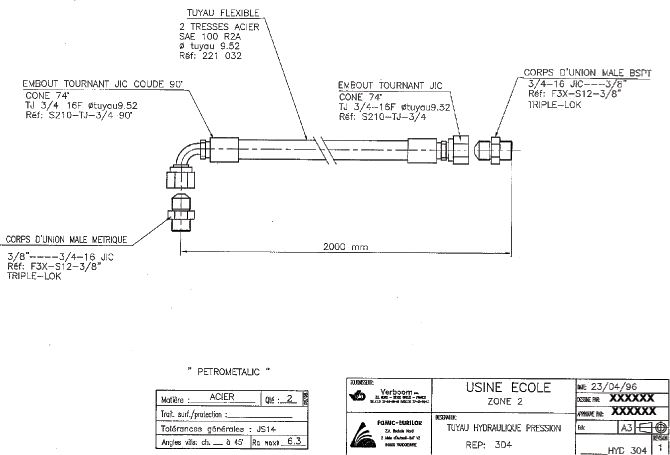

Plan HYD 304 :

Cette documentation réunit l'ensemble des schémas électriques et des fluides (pneumatiques, hydrauliques). On y présente les schémas de câblage des armoires de commande et de tout le matériel installé, avec :

• la description de l'appareillage,
• les valeurs de réglage,
• le repérage d'identification,
• le repérage des bornes des appareils,
• un repérage géographique entre folio,
• et le repérage des fils.

Les schémas sont classés par zone. Un exemple de schéma est présenté à la figure suivante.

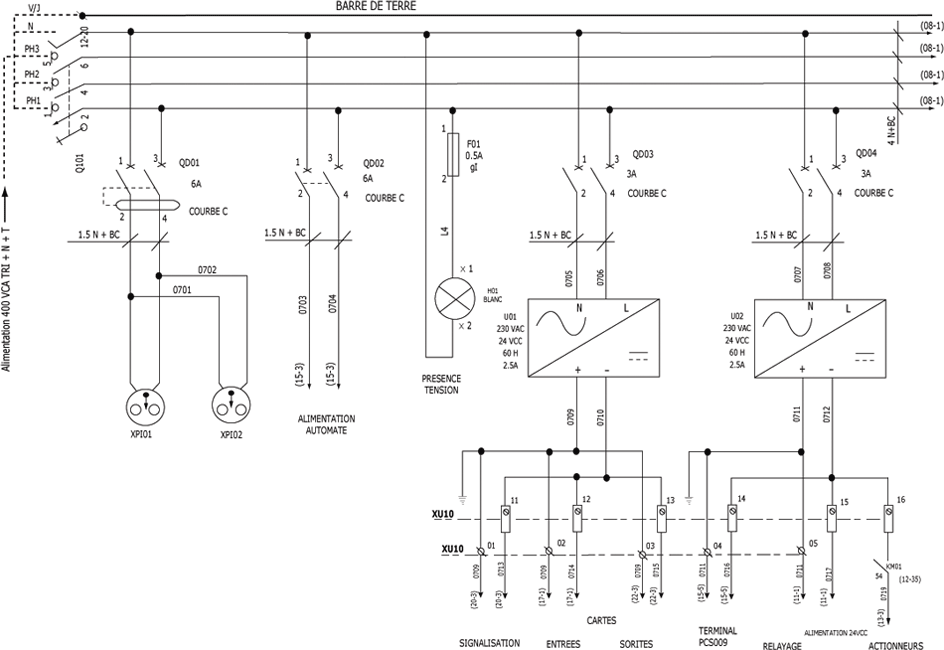

Schéma électrique zone 1 armoire force distribution tension 24 VCC/230 VCA :

Cette documentation constitue un recueil de tous les fichiers des programmes informatiques de l'usine-école. On y retrouve la liste des instructions et commentaires des programmes GRAFCET, les tableaux d'affectation des entrées et des sorties des automates, avec leur adresse et leur appellation.

On y retrouve également le fichier programme du système de supervision exécuté par le logiciel PC-VUE. Ces fichiers programmes sont regroupés pour chacune des zones.

Un extrait des programmes GRAFCET est présenté à la figure suivante.

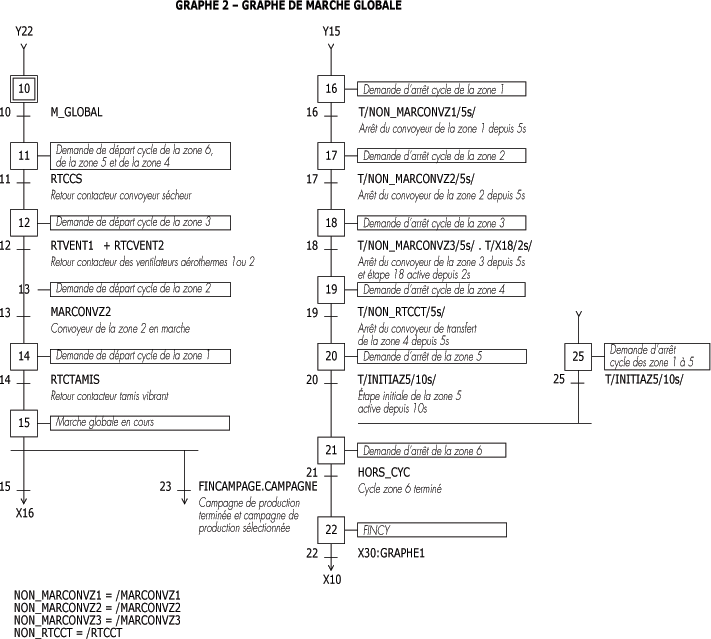

GRAFCET de marche globale de l'automate concentrateur :

Ce document décrit l'installation par zones d'un point de vue contrôle/commande.

Il restitue la zone dans son environnement global.

Un superviseur général va permettre de contrôler et surveiller une ou l'ensemble des zones de l'usine-école.

L'analyse fonctionnelle décrit:

• les modes de marche,
• la gestion des défauts,
• la description de l'installation,
• etc.

Le schéma donnant l'architecture du réseau de l'usine-école est présenté à la figure suivante.

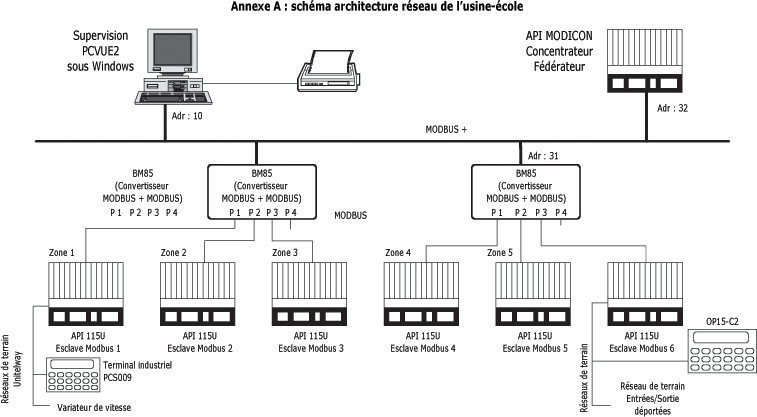

Schéma architecture réseau de l'usine-école :

Ce document a pour objet de définir de façon précise, comment sont réalisées les fonctions décrites dans l'analyse fonctionnelle, et sert de support à la programmation des API (Automate Programmable Industriel).

La figure suivante présente le graphe de forçage de l'automate concentrateur. Les variables utilisées sont répertoriées dans des tableaux pour indiquer leur provenance, nom mnémonique etc.

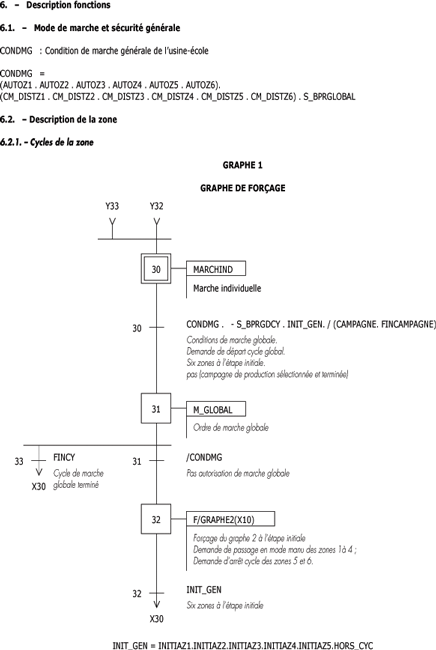

Analyse organique : GRAFCET de forçage de l'automate concentrateur :

La figure suivante en donne un exemple.

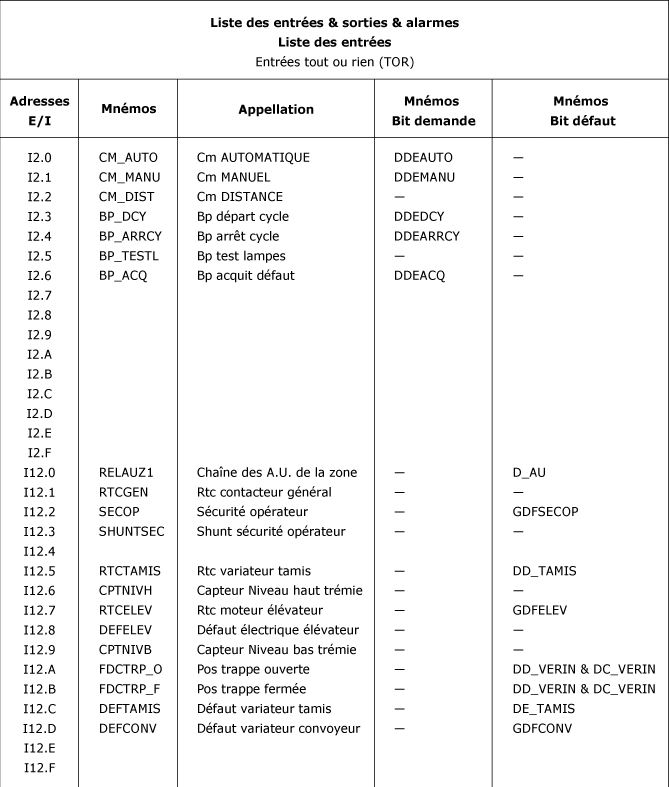

Liste des entrées et sorties automate :

Vous pourrez certainement un jour sous l'autorité de votre enseignant ou formateur, prendre quelques minutes pour jeter un coup d'œil sur l'ensemble de la documentation technique de l'usine-école ou d'une documentation technique d'un système automatisé industriel.

Les manuels opérateurs ont pour objet de permettre une prise en main rapide de la zone concernée par un opérateur de production.

Ils permettent à l'opérateur de savoir comment réagir dans les différents cas de figures.

Le manuel opérateur d'un zone décrit en particulier :

• La mise en hors-service de l'armoire électrique ;
• Les modes de marche et moyens de conduite ;
• Les défauts, arrêt d'urgence et sécurité opérateur ;
• Les commandes manuelles ;
• Le cycle automatique.

En résumé sur la documentation technique de l'usine-école :

Suite à cette étude, vous devriez retenir plus particulièrement les points suivants :

- Un système se dit automatisé lorsqu'il est contrôlé par un ou plusieurs automates programmables industriels (API) ;

- Le guide technique de l'usine-école, comprend huit classeurs distincts ;

- Le descriptif mécanique décrit les spécifications d'ordre général de l'usine-école et une description de chaque zone ;

- Les fiches techniques partie opérative et commande/contrôle fournissent des informations techniques sur les principaux composants de l'usine-école ;

- Les fiches de réglage décrivent les procédures à suivre pour effectuer les réglages des composants qui le nécessitent ;

- Les plans mécaniques donnent des informations sur les pièces fabriquées ;

- Les schémas électriques et fluides regroupent les schémas électriques des armoires et de tout le matériel installé dans l'usine-école ;

- Les listings de programmation constituent un recueil de tous les fichiers programmes de l'usine-école ;

- L'analyse fonctionnelle décrit les modes de marche, la gestion des défauts et la description de l'installation. Elle débouche sur l'analyse organique qui a pour objet de définir de façon précise comment sont réalisées les fonctions décrites dans l'analyse fonctionnelle ;

- Les manuels opérateurs sont conçus pour aider les utilisateurs lors de la mise en marche et de la conduite de l'usine-école.
