1. Introduction

L'usine-école est un système automatisé de traitements et d'ensachage d'agrégats. Elle constitue un équipement didactique pour les élèves en électrotechnique et sert à simuler les tâches réelles rencontrées en milieu de travail.

Plusieurs opérations sont effectuées sur des machines ou ensembles de machines correspondant aux différentes étapes du traitement. Chacune de ces étapes est désignée dans les documents techniques sous le nom de "zone". L'ensemble de l'usine-école est décomposé en six zones soit :

  • zone 1 : Alimentation - Tamisage
  • zone 2 : Lavage
  • zone 3 : Préséchage
  • zone 4 : Séchage
  • zone 5 : Ensachage
  • zone 6 : Transfert et déchargement

A chacune de ces zones est attribuée une armoire de contrôle/commande indépendante dans laquelle un automate programmable prend en charge :

  • le pilotage des actionneurs,
  • le traitement des informations,
  • les sécurités liées à l'exploitation des machines,
  • les interfaces hommes-machine et interzones.

Pour suivre les opérations, l'opérateur dispose de pupitres traditionnels, de terminaux industriels et d'un superviseur général du procédé. Comme toute industrie, l'usine-école est accompagnée de documents techniques concernant la conduite, l'entretien des équipements et la description du procédé.

Cette documentation technique inclut aussi les plans, les schémas et les listings des programmes informatiques. Chaque entreprise définit son système de classement et sa politique de mise à jour des documents.

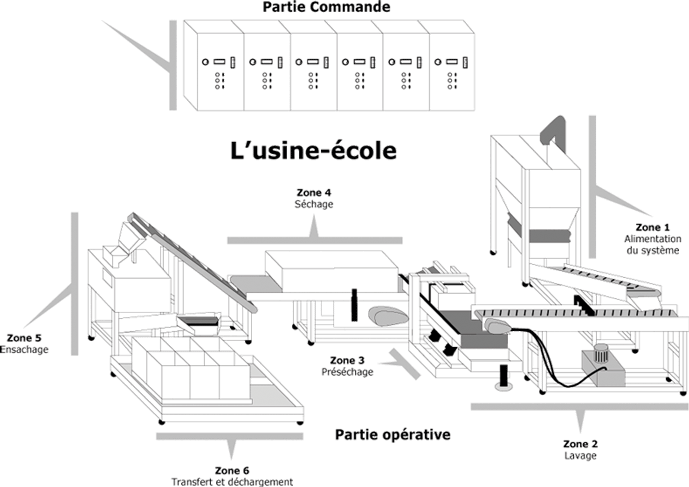

Vue générale usine-école :

Dans votre cours, et si vous en disposez, vous expérimenterez l'utilité de ce type de documentation à l'aide de celle de l'usine-école. Sinon vous pourrez toujours trouver l'équivalent pour un système automatisé de type industriel.

La documentation technique de l'usine-école est divisée en huit parties réparties en classeurs :

  • Fiches techniques partie opérative avec fiches de réglages et descriptifs mécaniques ;
  • Fiches techniques contrôle-commande ;
  • Plans mécaniques ;
  • Schémas électriques et fluides ;
  • Listings de programmation ;
  • Analyses fonctionnelles ;
  • Analyses organiques ;
  • Manuels opérateurs.

L'ensemble constitue un guide indispensable pour intervenir efficacement et en toute sécurité sur ce système complexe.

2. Fiches techniques partie opérative

Le descriptif mécanique, après une description générale de l'environnement, donne un état pour chaque zone en détaillant chaque sous ensemble, par exemple pour la zone 1 :

  • description de l'élévateur à godet ;
  • description de la trémie et du tamis ;
  • description du convoyeur d'élévation ;

On trouve ensuite la liste des réglages (figure suivante).

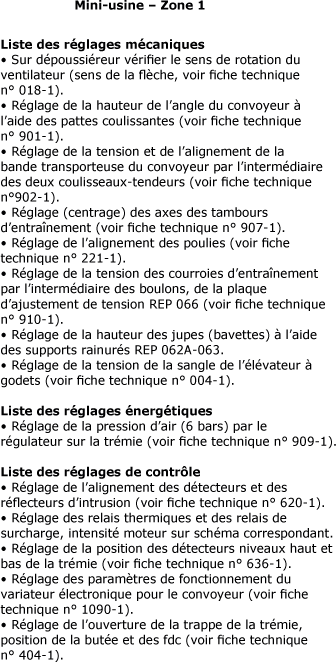

Listes des réglages - Zone 1 :

Comme la santé et la sécurité au travail est une démarche à surveiller pour les opérateurs, ce document spécifie les précautions personnelles et les mise en garde liées à l'utilisation de ce système automatisé (figure ci-dessous). Le descriptif mécanique contient ensuite une liste des plans et schémas par zone (figure ci-après).

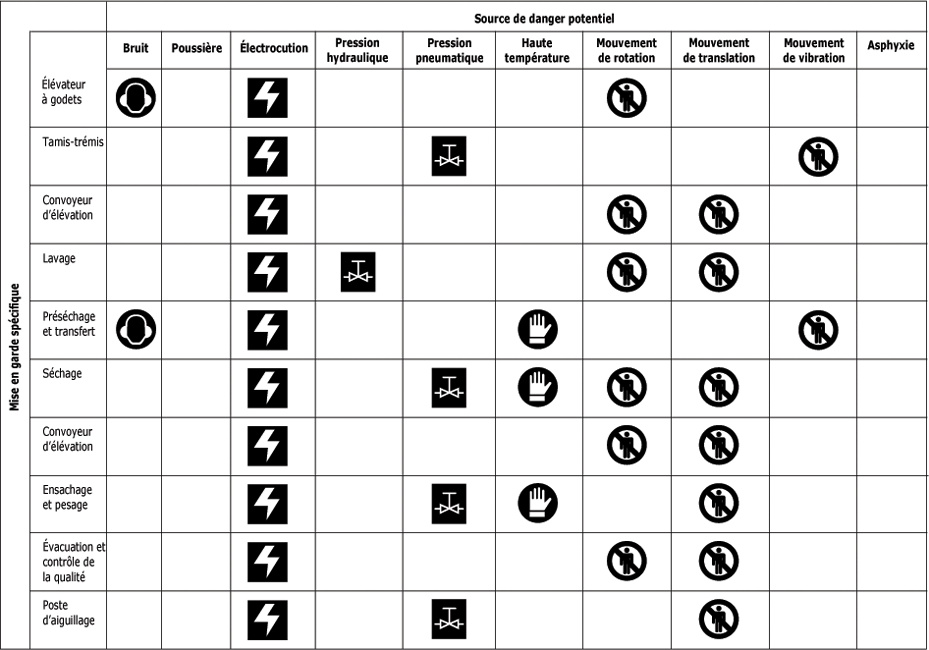

Source de danger potentiel :

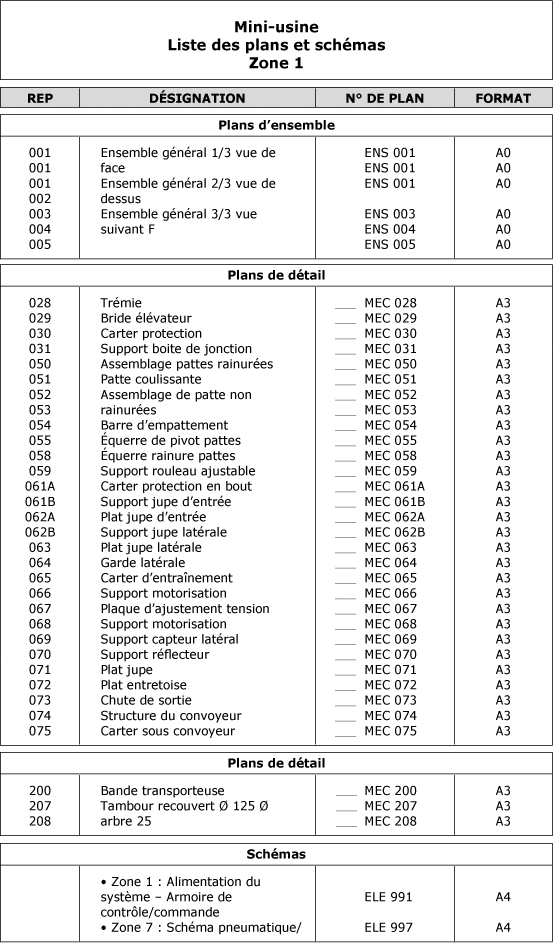

Liste des plans et schémas :

Puis la liste de tout le matériel utilisé sur la zone. Cette liste (figure ci-dessous) ordonnée selon un repérage spécifique des pièces sur un plan, indique la description et la quantité de matériel utilisé. Elle renvoie aux fiches techniques pour plus de détails.

La suite de la documentation regroupe toutes les fiches techniques des principaux composants de l'usine-école. Elles sont classées selon leur numéro de pièces.

Vous y retrouverez des informations techniques à propos :

  • des dimensions,
  • des schémas d'installation,
  • des schémas électroniques des cartes de contrôle,
  • des capacités,
  • des ajustements,
  • et de l'entretien.

Si par exemple, vous cherchez à la figure ci-dessous des informations supplémentaires au sujet du palier linéaire douille à bille ouverte (REP 234), vous devez vous référer à la fiche technique portant le numéro 234.1. Chaque fiche technique fournit des informations spécifiques au composant (figure ci-après).

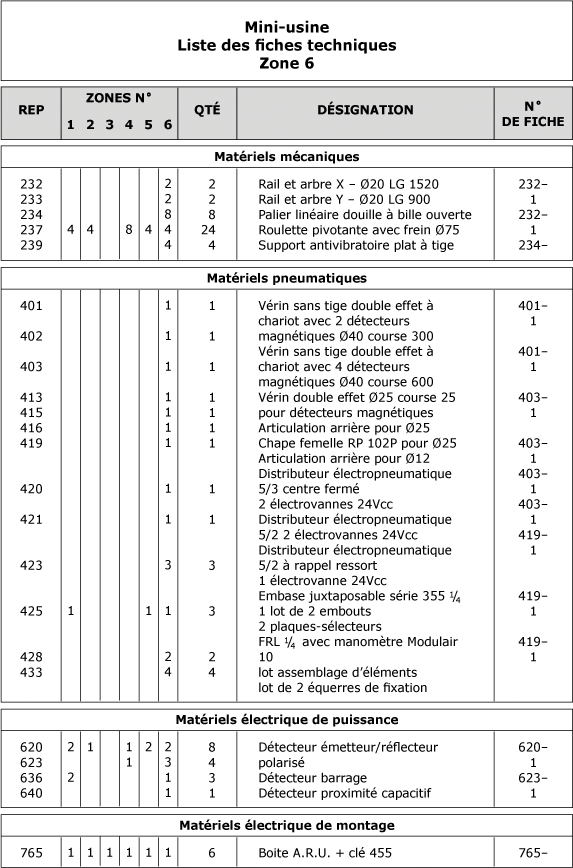

Liste des fiches techniques - Zone 6 :

Fiche technique "Douille à billes STAR" n° 234-3 :

Les fiches techniques sont suivies des fiches de réglages dont vous pouvez voir un exemple sur la figure suivante.

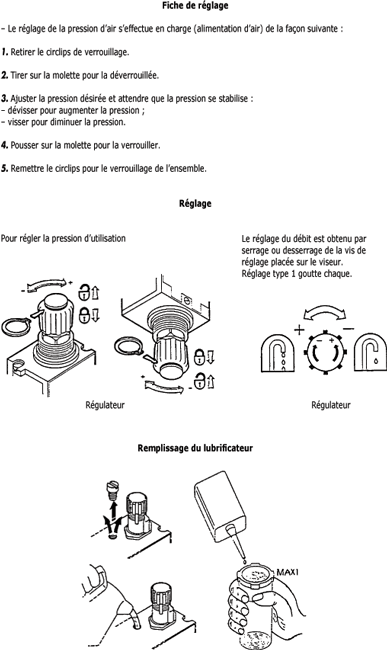

Fiche de réglage :
