Diamètre apparent, grossissement standard et cercle oculaire d'un télescope de Newton

Objectifs : Le grossissement standard du télescope de Newton peut être déterminé grâce aux distances focales de l’objectif et de l’oculaire par l’intermédiaire du diamètre apparent de l’objet à travers le système optique, comme pour la lunette astronomique.
Le cercle oculaire sera la zone de l’espace la plus lumineuse pour observer l’image finale.
1. Diamètre apparent du télescope de Newton

Le diamètre apparent est l'angle θ (unité : radians) sous lequel l'oeil voit un objet AB ou, pour un instrument d'optique, l'angle sous lequel l'image A'B' est visualisée.

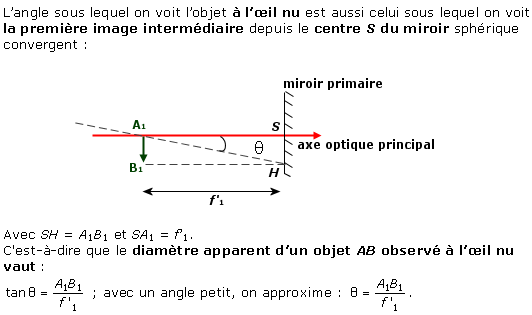

a. Diamètre apparent de l’objet à travers l’œil


b. Diamètre apparent à travers le télescope de Newton

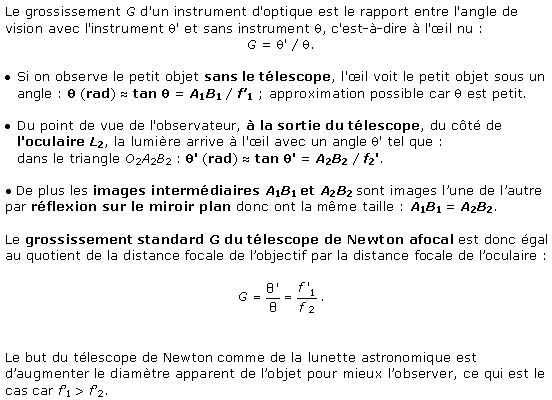

2. Grossissement standard G du télescope de Newton

3. Cercle oculaire du télescope de Newton

Le cercle oculaire du télescope de Newton est l’image du bord circulaire de l’objectif L1 par le miroir plan secondaire et l’oculaire L2.

Plus le diamètre de l’objectif est grand, plus la quantité de lumière captée par l‘instrument est grande, ce qui est important car les astres ne sont pas toujours très lumineux (planètes qui diffusent la lumière du Soleil par exemple).

C’est en effet l’avantage du télescope de Newton par rapport à la lunette astronomique dont les dimensions de l’objectif sont moindres. La lunette présente plus de pertes en luminosité.

Pour représenter ce cercle oculaire graphiquement, il faut repérer deux points extrêmes de l’objectif et tracer grâce aux 3 règles de construction des rayons lumineux par une lentille convergente et un miroir sphérique, l’image de chacun de ces points à travers l’oculaire L2.

Les deux images de ces points délimiteront les bords supérieurs et inférieurs du cercle oculaire, c'est-à-dire son diamètre puisque la lentille L1 est circulaire.
